工业产线用蒸汽处理加工设备结构

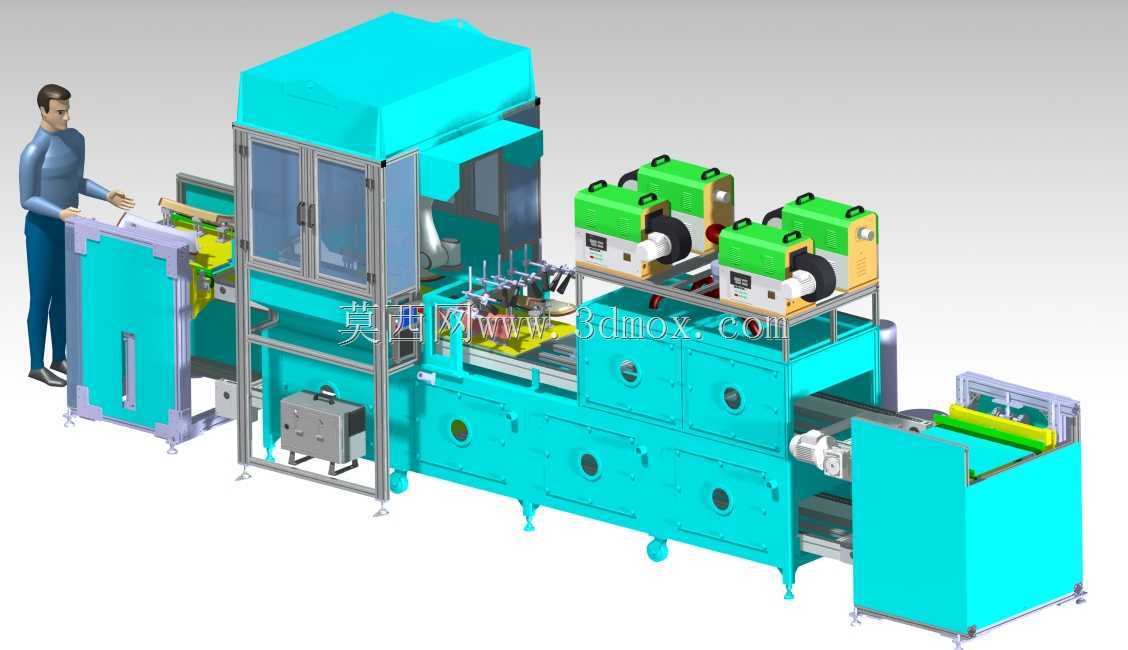

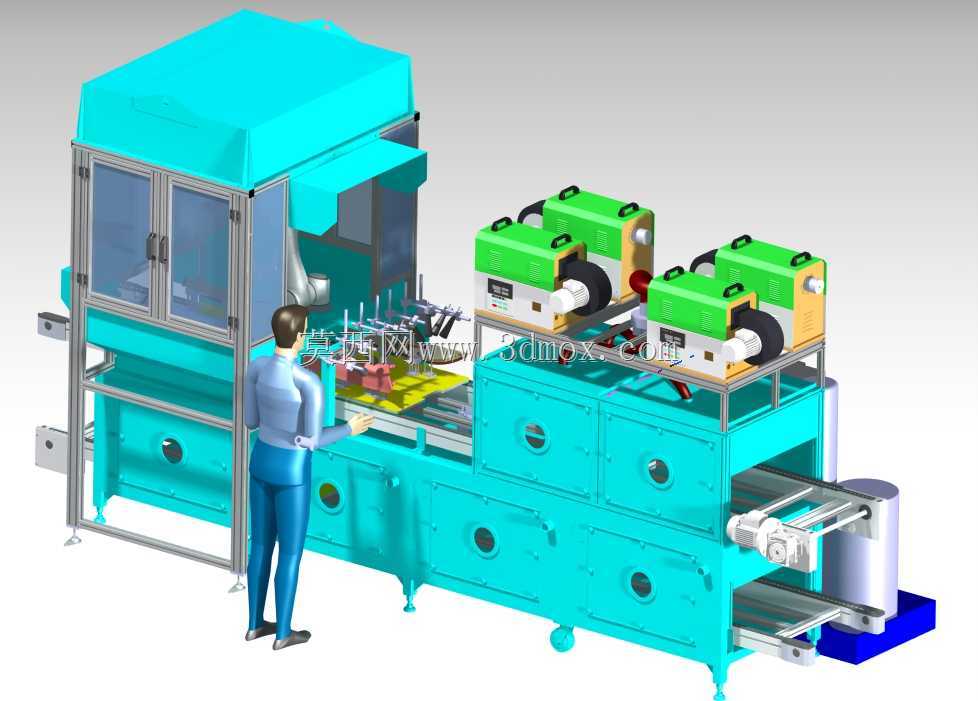

　　这款蒸汽处理设备主要面向粉末冶金、精密五金零件的表面氧化处理工序，常见于汽车零部件、气动元件、粉末冶金结构件的生产车间产线中，用来完成工件的蒸汽发蓝处理，在工件表面形成致密的四氧化三铁氧化膜，提升工件的防锈能力、表面硬度与耐磨性能，同时优化工件的孔隙密封效果，降低后续工序的加工损耗。设备整体采用分段式模块化布局，左侧设置人工上下料工位，预留了符合人体工程学的操作高度，操作人员可将待处理工件整齐码放在配套的料框托架上，通过输送机构自动送入处理腔室内部，无需人工进入高温区域操作，有效规避作业安全风险。中段为核心处理舱段，外部采用铝型材框架搭配透明防护门板，既可以通过门板观察内部工件运行与处理状态，

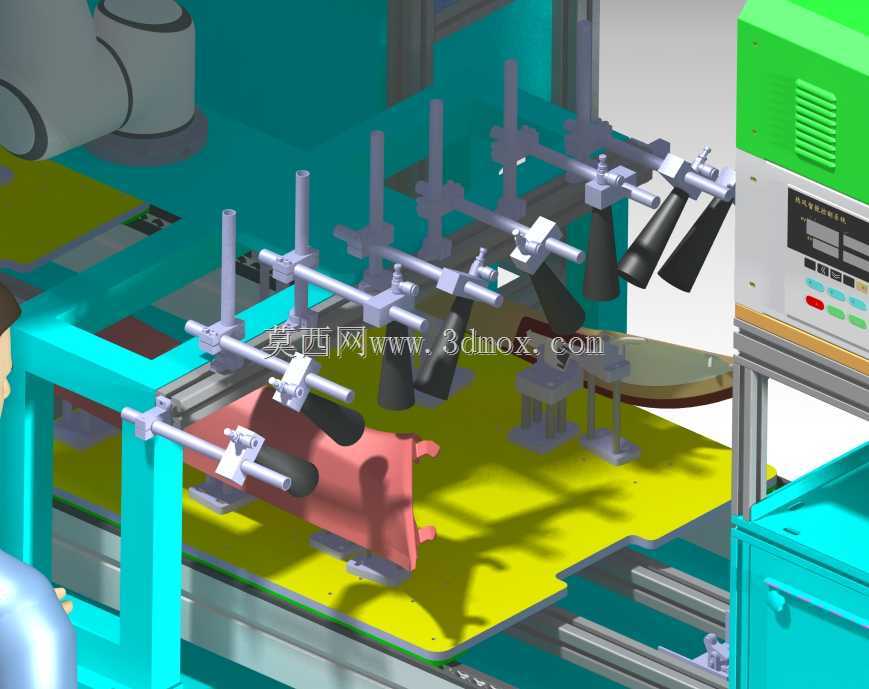

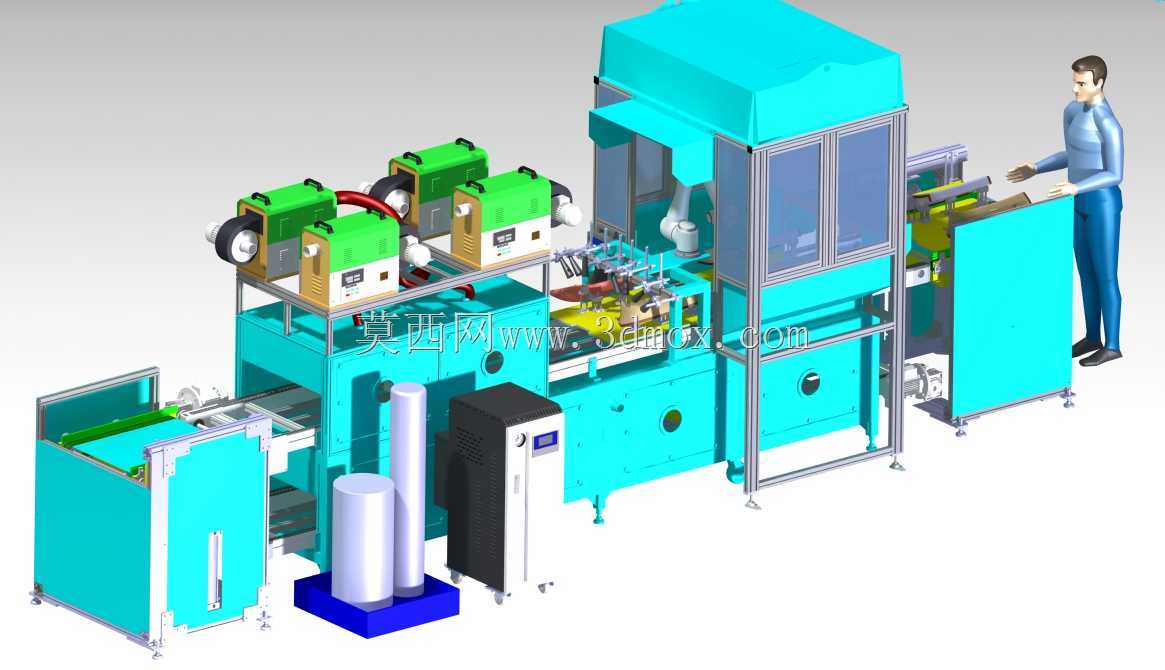

　　也能通过铝型材的标准化安装槽位快速调整内部喷嘴、管路、传感器的安装位置，适配不同尺寸规格的工件处理需求；舱体外部的青色钣金护罩做了密封折边处理，减少内部蒸汽的无组织逸散，护罩上预留的圆形检修口可在不停机状态下完成局部管路、阀件的点检维护，降低日常运维的停机时长。设备顶部布置的四组独立控制模组，分别对应蒸汽输送、温度调控、压力调节、废气排出的功能单元，每组模组都做了快拆式安装设计，出现故障时可整体拆卸替换，减少产线停摆时间。右侧为出料输送段，处理完成的工件随输送线送出舱体后，可直接对接后续的冷却、检测或下料工位，实现整段工序的连续化流转。从安装边界来看，设备整体占地长度适配常规12米跨度的车间产线预留空间，底部设置可调式支撑脚杯，

　　可根据车间地面平整度调整设备水平度，无需额外做预埋地基，降低产线布局调整的改造成本；设备侧面预留了蒸汽管路、压缩空气管路、电气线路的统一接入接口，所有接口位置都做了标识区分，现场安装时可快速完成管线对接，减少现场施工的出错概率。设计过程中针对蒸汽处理的高温高湿工况，所有与蒸汽接触的结构件都选用了耐锈蚀的不锈钢材质，外部钣金件做了多层防腐喷涂处理，避免长期使用过程中出现结构锈蚀脱落污染工件的问题；输送机构采用耐高温的链板结构，可承受舱内最高处理温度下的长期连续运行，不会出现形变卡滞的问题。设备的防护门都设置了安全联锁开关，一旦防护门被异常打开，设备会自动切断蒸汽输入并触发排气泄压，避免高温蒸汽喷出造成人员伤害，符合工业设备的安全设计规范。
