CA6140机床管路支撑抱箍固定支架

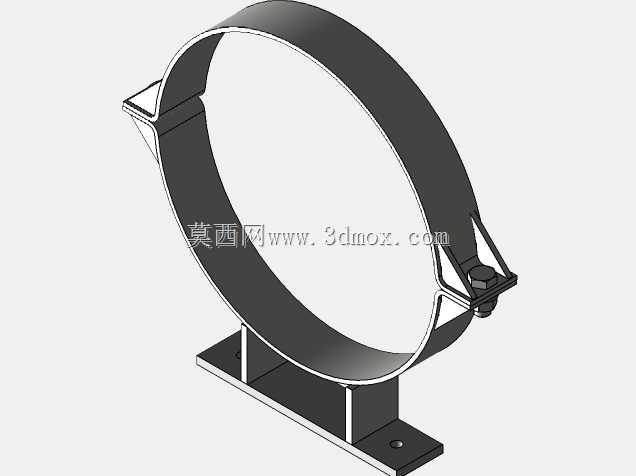

　　这款支撑固定结构主要应用在普通卧式车床的液压、润滑管路布设场景中，在CA6140这类常规机加工设备的床身、主轴箱周边走管时，经常会遇到管路需要悬空固定、避开运动部件干涉的需求，传统的铁丝捆扎、简易管卡不仅固定强度不足，长期受机床运行振动影响容易出现松脱，还会因为接触应力集中磨损管路外壁，造成漏油、管路破损的故障，这款带安装底座的环抱式支撑结构就是针对这类现场问题设计的。从结构功能来看，上部的环形抱箍主体采用开口式设计，环抱接触面做了整圈的圆弧过渡，没有尖锐棱角，和圆形管路外壁的贴合面积远大于普通单点固定管卡，抱紧后管路不会出现局部压痕，适配的管路外径范围可以通过端部的锁紧螺栓进行微调，不需要针对单一管径做定制化加工，

　　现场装配时可以根据实际走管的管径调整锁紧量，适配性更强。下部的支撑立筋连接抱箍和底部安装平板，两块三角形的加强筋分别布置在抱箍两侧的受力点位置，刚好抵消管路重量带来的倾覆力矩，就算是布设带一定重量的金属油管、冷却液输送管，也不会出现支架变形、抱箍偏转的问题。底部的安装平板上开了两个对称的固定通孔，孔位间距按照机床床身常见的安装螺孔间距做了匹配设计，安装时不需要额外在床身上打孔攻丝，直接用现有螺栓点位就能完成固定，安装边界控制得非常合理，平板底面做了铣平处理，和安装基面完全贴合，不会因为接触面不平导致锁紧后支架存在内应力。设计过程中优先考虑了机床现场的振动工况，抱箍和螺栓连接的位置做了翻边强化处理，

　　避免长期受交变载荷影响出现连接位置开裂，抱箍的开口端做了向外的小角度翻边，一方面方便装配时快速卡入管路，不需要把整个抱箍完全掰开就能完成管路预装，另一方面翻边结构可以提升开口位置的结构强度，反复拆装也不会出现开口处金属疲劳断裂的问题。实际使用时，这类支撑骨架除了在机床设备上应用，也可以在工业设备的液压站、润滑系统的管路布设中使用，固定管路后可以将管路和设备本体之间留出足够的散热间隙，避免管路紧贴设备高温表面加速密封件老化，同时规整的走管布局也方便后期设备维护时快速排查管路故障，不会因为管路杂乱遮挡其他部件的检修空间。整个结构的受力路径非常清晰，管路的重量通过抱箍传递到两侧立筋，再均匀分散到底部安装平板的两个固定点上，

　　没有多余的受力薄弱点，就算设备运行过程中存在持续的振动，连接位置也不容易出现松动，相比普通的冲压管卡，这种带一体支撑座的结构不需要额外搭配安装支架，单个零件就能完成管路的支撑和固定，减少了装配时的零件数量，也降低了多个零件连接带来的累积误差。在外形尺寸的设计上，抱箍的宽度、支撑立筋的高度都经过了实际工况的校核，既不会因为尺寸过大占用过多的设备安装空间，也不会因为结构尺寸太小导致支撑强度不足，安装后整体突出安装基面的高度控制在合理范围内，不会和周边的移动部件、操作手柄产生干涉，完全适配机床内部紧凑的安装空间。
