袋类工件旋转承载支撑工装结构

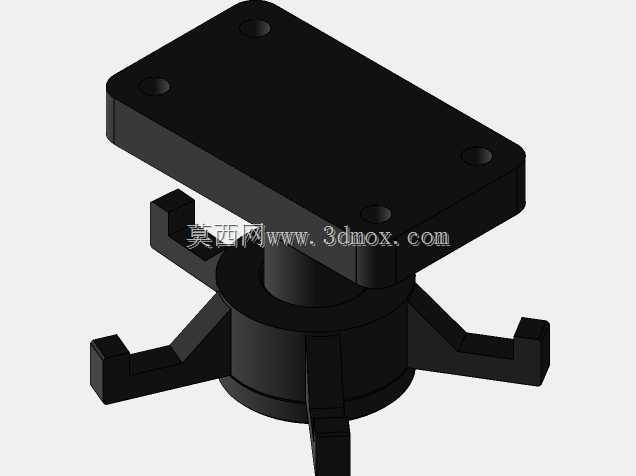

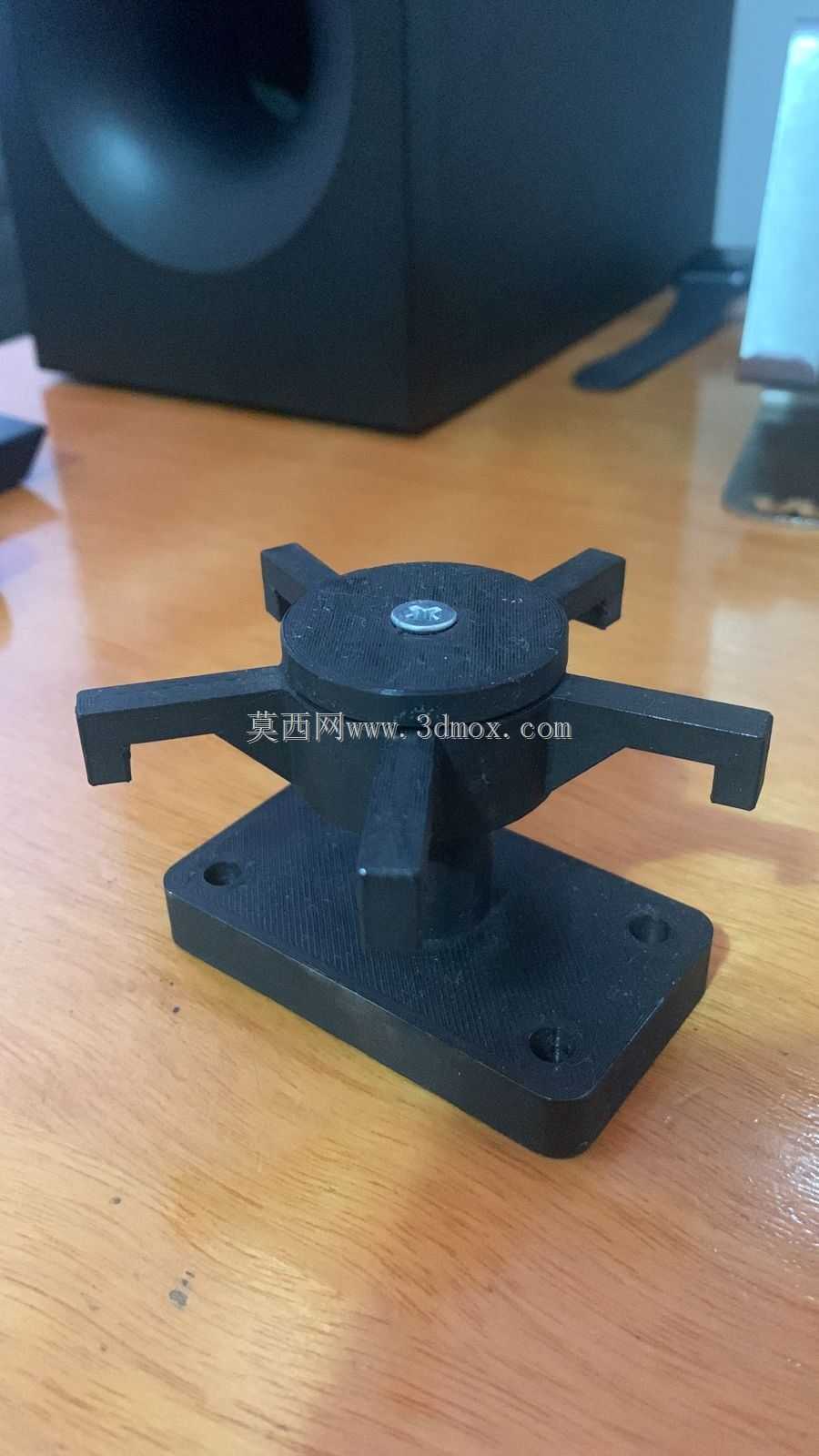

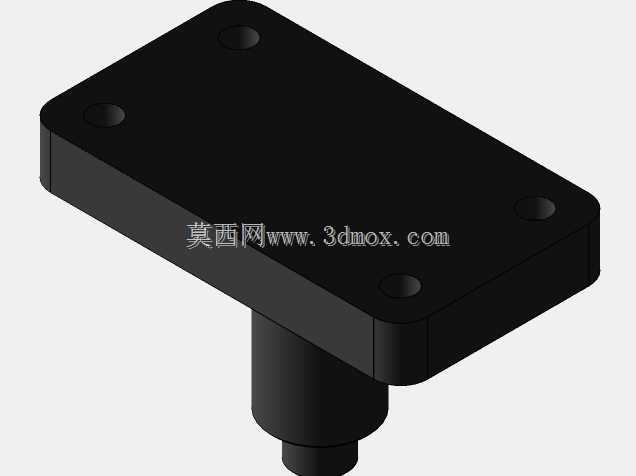

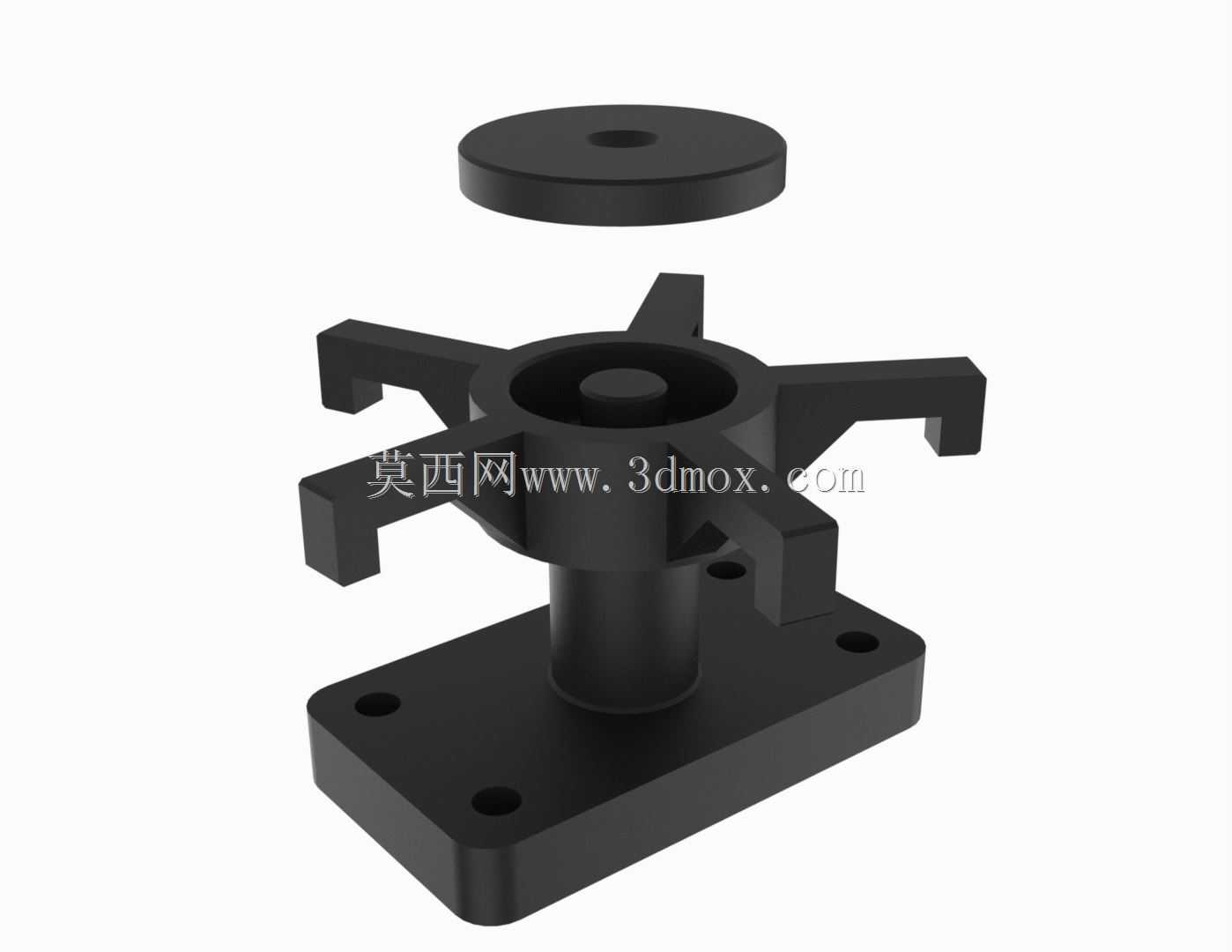

　　这套回转支撑结构主要面向包装、装配产线上的袋类工件工位承载需求，在软质包装袋的封口、贴标、内容物装填、批次打码等工序中，承担工件的承托与工位回转功能，解决传统固定工位需要操作人员反复挪动袋体、调整作业角度带来的操作效率低、袋体定位偏移的问题。从结构组成来看，整套部件分为底部安装基座、中部回转立柱、周向分布的袋体挂接爪、顶部压合端盖四个核心部分，底部安装基座采用带圆角的矩形板式结构，四个角位预留沉头安装孔，可直接通过螺栓固定在生产线的工位架台或者分度回转台面上，安装孔的孔位间距按照常规轻工产线的铝型材工位架安装基准设计，不需要额外加工转接板就能完成固定，基座底面做了0.2mm的铣平工艺处理，和安装台面贴合后不会出现倾斜晃动感，

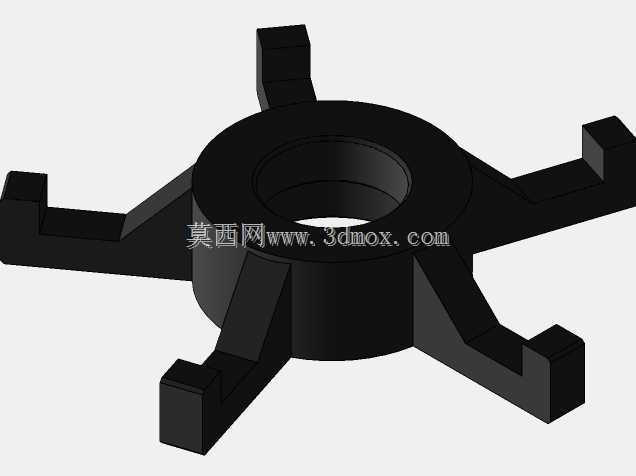

　　能保证上部回转结构的同轴度。中部回转立柱为空心圆柱结构，内部预留轴承安装位，可嵌入深沟球轴承实现和基座的转动配合，转动阻尼控制在手动拨动即可顺畅旋转、无外力时不会自行偏转的区间，适配人工操作工位的使用需求，不需要额外配置驱动元件就能完成不同作业面的角度切换。周向均匀分布的六个挂接爪采用等角度放射状布局，每个爪的末端做了向上的折弯挡边，挂接软质袋体时，袋体的挂耳可以直接卡在挡边内侧，旋转过程中不会出现滑脱，爪臂的截面做了等强度设计，靠近立柱的位置厚度更大，向末端逐渐收窄，在保证单爪5kg承载能力的前提下，尽可能降低整体结构重量，减少回转时的转动惯量。顶部的圆形压盖通过中心孔和立柱顶端的定位轴配合，安装后可以压住轴承内圈，

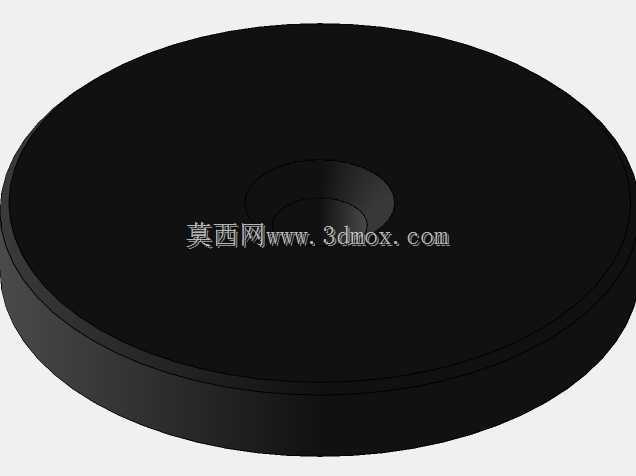

　　同时对挂接在爪上的袋体上部形成限位，避免袋体在回转过程中向上窜动，压盖和立柱顶端采用间隙配合，不需要额外紧固件就能完成拆装，方便后期对内部轴承进行润滑维护。设计过程中优先考虑了工位操作的人机工程需求，挂接爪的安装高度距离基座安装面的尺寸，匹配站立操作时的手部舒适作业高度，操作人员不需要抬臂或者弯腰就能完成袋体的取放，周向六工位的布局可以配合单人多工序作业，在一个支撑结构上依次完成不同工序的操作，减少袋体在不同工位之间的转运次数。结构的所有棱边都做了R2的圆角处理，避免操作过程中刮破软质袋体或者划伤操作人员手部，挂接爪的挡边高度经过反复验证，既能挡住袋体挂耳防止滑脱，又不会因为挡边过高导致取放袋体时出现卡滞。

　　整套结构的转动配合面预留了润滑脂注油通道，长期使用时可以定期注入润滑脂维持转动顺畅度，所有外露的金属表面都做了发黑防锈处理，适配车间内多粉尘、偶尔有液体溅落的作业环境，不会因为短时间的潮湿环境出现锈蚀卡滞。从安装边界来看，整套结构的最大外缘由挂接爪的末端决定，安装时需要在工位台面上预留足够的回转空间，避免周边的工装架、管线和旋转的爪臂发生干涉，基座的安装孔位采用对称设计，安装时不需要区分方向，对准孔位锁紧螺栓即可完成装配，后期如果需要适配不同尺寸的袋体，只需要更换对应长度的挂接爪，不需要更换基座和回转立柱部分，具备一定的模块化适配能力，可以覆盖多种规格的软质包装袋作业需求。在实际产线应用中，这类旋转支撑结构也可以根据需求配置小型阻尼转轴或者分度销，实现固定角度的工位锁定，适配自动化产线的节拍要求，当需要和自动化设备配合时，只需要在立柱底部同步带轮安装位加装同步轮，就能连接伺服电机实现自动回转，不需要对整体结构做大规模改动。
