AISI316材质90度弯通法兰连接管件

　　这款弯通类管路连接件，采用AISI316不锈钢材质打造，主要应用于化工流体输送、食品级管路布设、耐腐蚀工况的管线转向连接场景，在有酸碱腐蚀介质输送、洁净流体传输的管路系统中承担90度转向的流体导通作用，可适配不同走向的管线布局需求，减少管路布设时的接头数量，降低管路泄漏风险。从结构设计来看，该管件采用一体式弯管结构搭配两端法兰连接形式，弯管段做了平滑圆弧过渡设计，圆弧曲率经过流体阻力校核，可有效降低流体流经转向处的压损，避免介质在弯管处形成涡流造成的管路冲蚀，尤其适合带微小固体颗粒的流体输送工况，减少管壁局部磨损。两端的法兰连接面均做了密封面精度加工，法兰盘上的螺栓孔采用等分圆周排布，可适配同压力等级的标准法兰对接，

　　安装时无需额外加工适配接口，直接通过螺栓紧固即可完成装配，法兰与弯管主体的衔接处做了圆弧过渡加强处理，可承受管路内的压力波动，避免应力集中造成的焊缝开裂问题。从安装边界尺寸来看，该管件的两个法兰端面分别对应水平与垂直两个安装方向，水平段法兰的安装基准面到弯管中心轴线的垂直距离、垂直段法兰安装基准面到弯管中心轴线的水平距离均做了明确的尺寸约束，安装时可直接根据管线的布设坐标定位，无需现场反复调整配管。法兰盘上的螺栓孔中心圆直径、法兰盘外轮廓尺寸均匹配常用的中低压管路法兰标准，可直接替换同规格的现有管路弯头配件。弯管主体的壁厚经过强度校核，可满足常规中低压流体输送的压力要求，316材质的选用也让该管件可在潮湿、

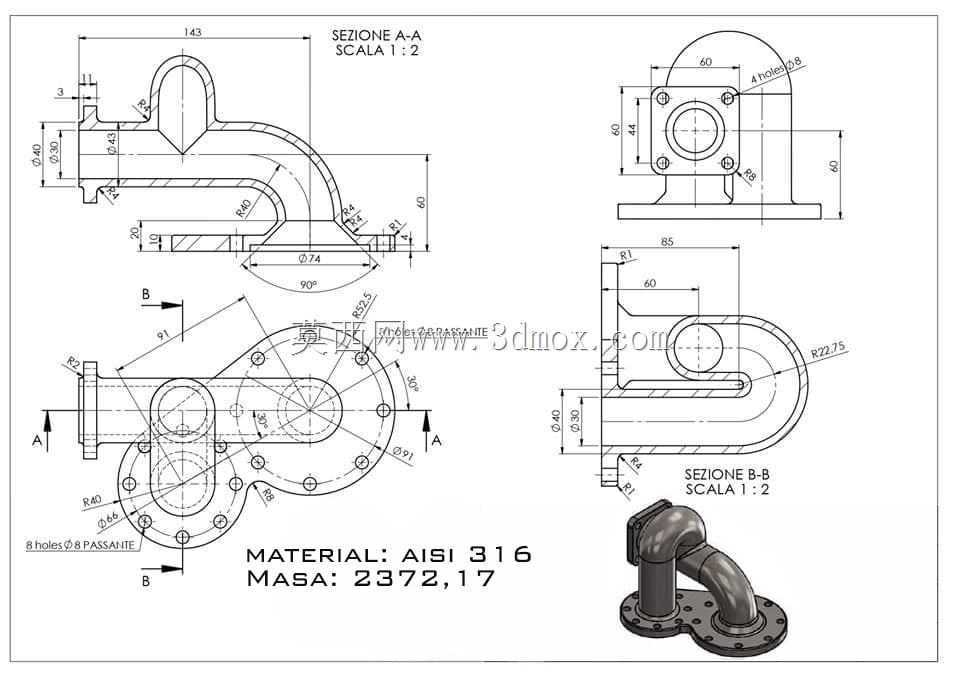

　　有腐蚀介质的环境中长期使用，不会出现普通碳钢材质的锈蚀问题，减少后期管路维护更换的频次。在结构细节上，弯管下方设置了一体式的支撑底座，底座上预留了安装固定孔，可在长距离管路布设时对该转向段做支撑固定，避免管路运行过程中因流体脉动造成的管件振动，降低法兰连接处的密封失效风险。支撑底座与弯管主体为一体式结构，无需额外焊接支撑件，保证了整体结构的强度一致性。图纸中对两个方向的剖面结构做了详细标注，可清晰看到弯管内部的流道轮廓，流道内壁无突变台阶，整体平滑过渡，可避免介质在管内滞留，对于洁净度要求较高的流体输送场景，可减少介质残留造成的管路污染。在实际选型应用中，该类弯通管件可根据管路的公称通径、工作压力、介质腐蚀特性匹配对应的密封垫片，

　　安装时只需保证两端法兰的平行度与同轴度，按照标准扭矩紧固螺栓即可完成装配，后期维护时拆卸也较为便捷，无需切割管路即可完成管件更换。从建模逻辑来看，该模型的结构特征完全遵循机械加工与成型工艺要求，弯管段的曲率半径、法兰的厚度、螺栓孔的位置度都符合实际生产的加工公差要求，可直接用于工艺工装设计、管路装配模拟、管线干涉检查等工程场景，在做管路系统三维布局时，可直接调用该模型完成整体管线的装配验证，提前排查安装过程中可能出现的空间干涉问题，减少现场安装时的配管调整工作量。
