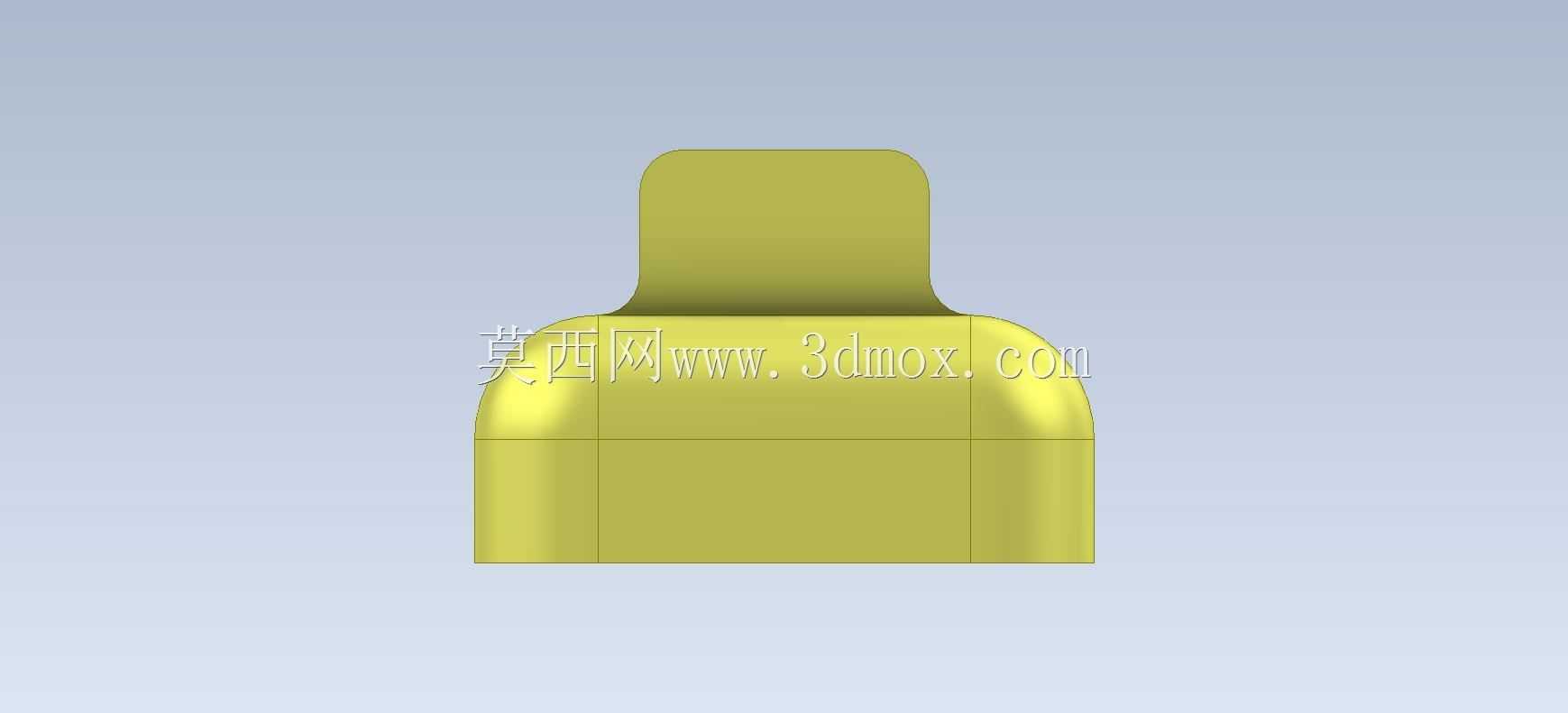

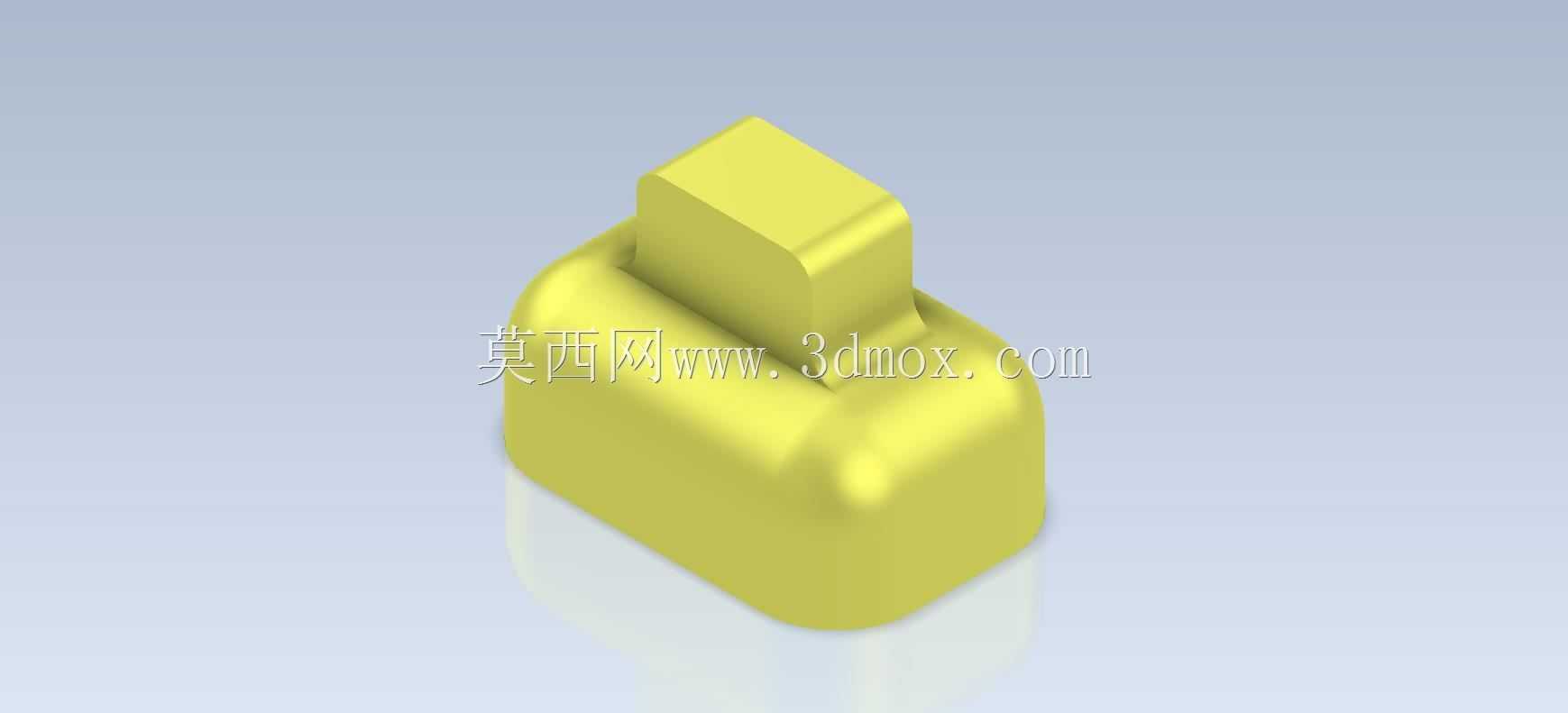

基础练习用凸台圆角块状结构零件

　　这类带凸台的圆角块状零件，在小型工装夹具、简易定位机构、轻工设备的手动操作组件里十分常见，日常做三维建模基础练习时，这类特征组合的零件是新手熟悉拉伸、圆角、凸台特征操作的典型载体，能帮建模者快速掌握实体建模的基础逻辑。从实际应用场景来看，这类零件常作为小型设备上的定位挡块、手动拨钮的基体、或者工装里的简易支撑垫块使用，不需要承受大载荷，主要承担位置限定、手动施力传递的作用，在桌面型小型装配工装、教学用实训设备、简易手动操作机构里出现频率很高。

　　设计这类零件的时候，首先要明确安装边界，底部的圆角方块是主体安装部分，四个侧边做R圆角处理，一方面是避免锐边划伤操作人员，另一方面在装配时能减少与相邻零件的磕碰干涉，圆角半径通常取壁厚的1/5到1/3，既不会因为圆角过大削弱主体结构强度，也能满足外观和安全的要求。上方的凸台是功能作用部分，凸台的尺寸要匹配对应的配合槽或者拨动手柄的安装孔，凸台与主体的衔接处同样做小圆角过渡，避免应力集中，在频繁手动操作或者轻微受力的场景下，不会出现衔接处断裂的问题。

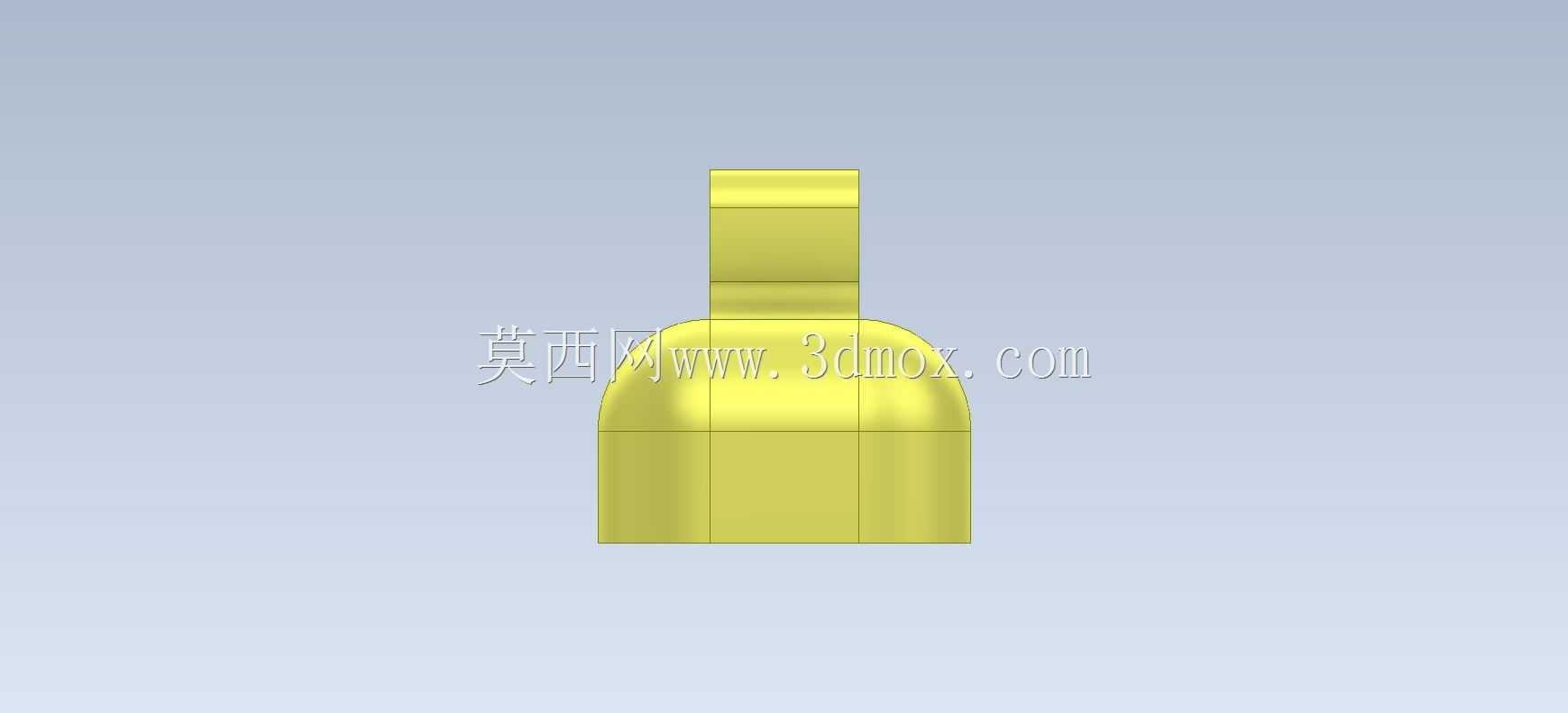

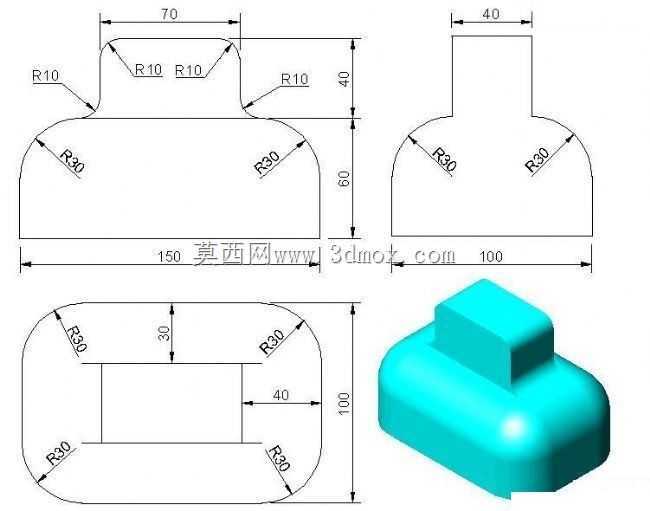

　　从外形尺寸逻辑来看，这类零件的主体方块边长通常在20mm到40mm区间，凸台的高度一般不超过主体高度的1/2，凸台的截面尺寸比主体单边小3mm到8mm，保证凸台受力时主体有足够的支撑强度。安装时主体部分通常嵌入对应的安装槽内，或者通过底部的沉头孔固定在安装板上，凸台部分露出安装面，用来和其他机构配合，比如卡在滑动件的卡槽里实现行程限位，或者套上塑料拨帽作为手动调节的操作件。

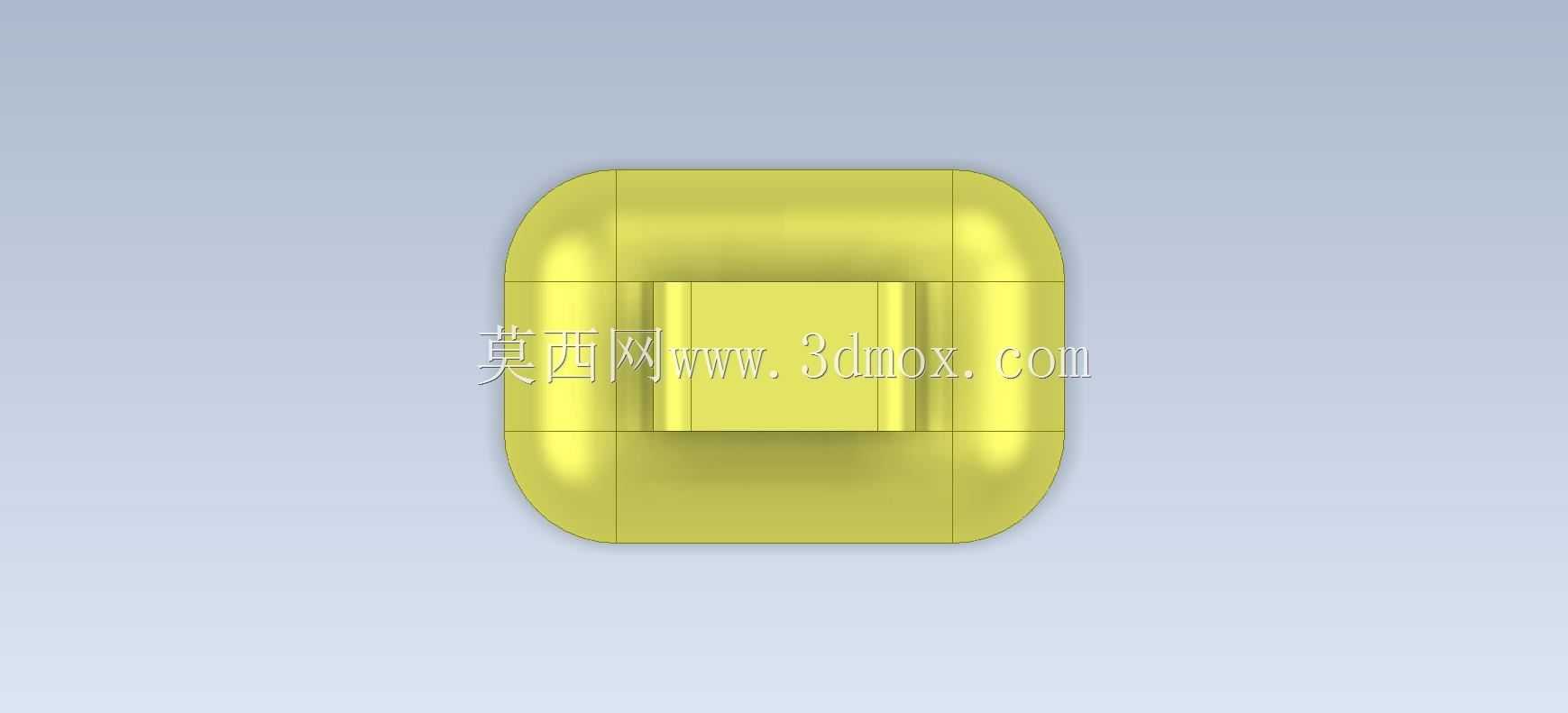

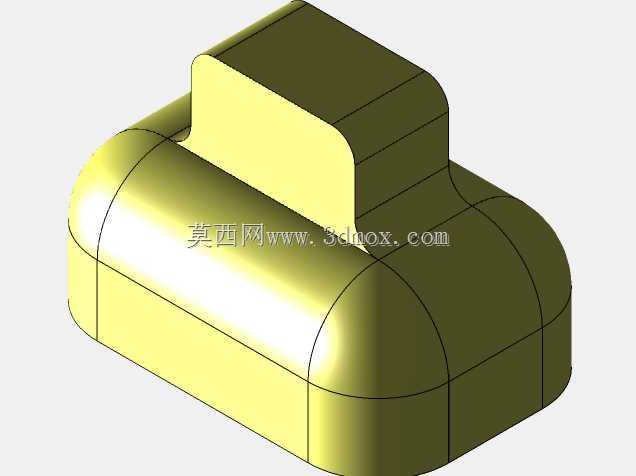

　　建模过程中，首先绘制主体方块的截面草图，拉伸生成基础实体，之后对四个竖直棱边做等半径圆角处理，再在主体上表面绘制凸台的截面轮廓，拉伸生成凸台特征，最后对凸台和主体的衔接棱边做小圆角过渡，整个建模流程没有复杂的曲面或者阵列特征，重点是练习草图的尺寸约束、拉伸特征的参数设置、圆角特征的半径选择逻辑，能帮助初学者理解实体建模从二维草图到三维实体的转化思路，掌握不同特征之间的先后顺序对建模效率的影响。

　　在实际生产中，这类零件如果作为受力不大的结构件，通常采用ABS或者尼龙材质注塑成型，模具结构简单，脱模难度低，圆角的设计也能减少注塑时的应力集中，降低零件成型后出现翘曲、开裂的概率；如果作为金属材质的工装零件，通常采用铝合金铣削加工，圆角的设计能减少加工时的刀具磨损，避免清角工序，降低加工成本。设计时还要注意安装边界的预留，主体部分的尺寸要比安装槽的尺寸小0.1mm到0.2mm的间隙，保证装配时能顺利装入，凸台的尺寸如果是和槽配合，也要根据配合类型预留合适的间隙，间隙配合时间隙取0.05mm到0.1mm，过渡配合时间隙控制在0.02mm以内，满足不同的使用需求。

　　这类看似简单的块状零件，其实涵盖了机械结构设计里最基础的设计逻辑，比如锐边倒钝的安全要求、应力集中的规避、配合间隙的选取、加工工艺性的考量，新手通过这类零件的建模练习，不只是学会软件的操作命令，更能慢慢建立起面向加工、面向装配的设计思维，避免后续设计复杂零件时出现工艺性差、无法装配、强度不足的问题。在日常的建模练习里，不要因为零件结构简单就敷衍对待，每一个圆角的半径选择、每一个尺寸的公差预留，都对应着实际生产和装配里的具体需求，把简单零件的设计逻辑摸透，后续处理复杂装配体的时候才能更有条理，减少设计失误。
