多通路集成式液压阀块实体建模练习

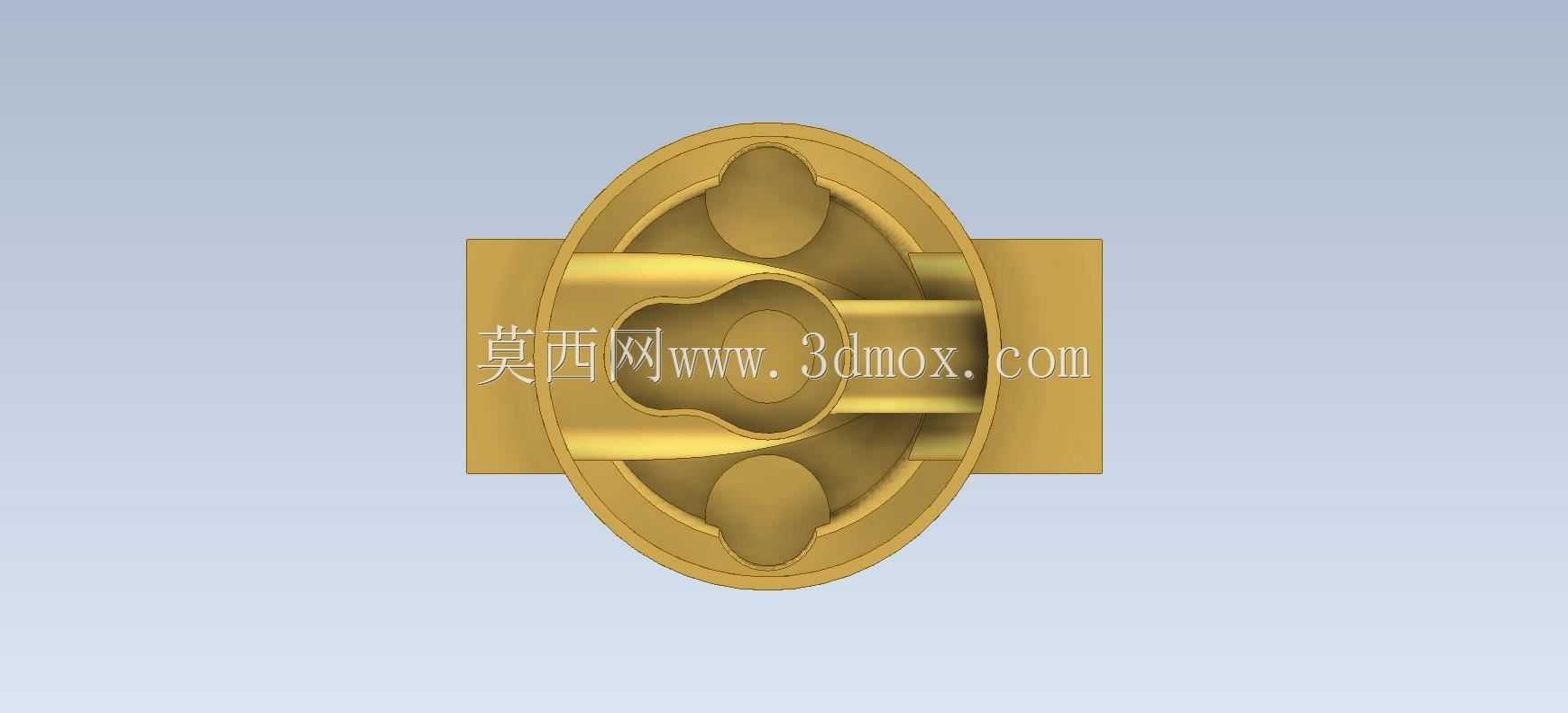

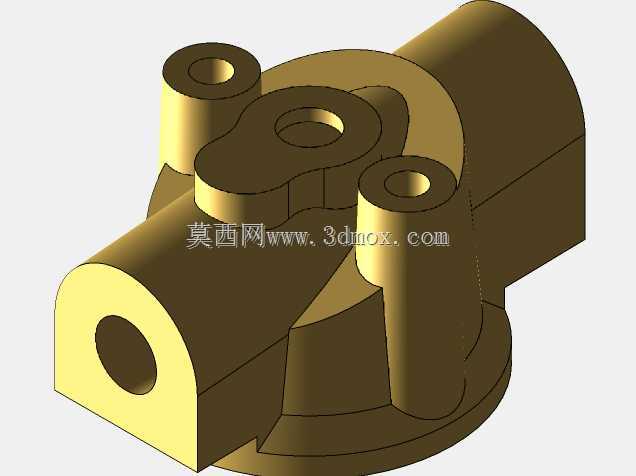

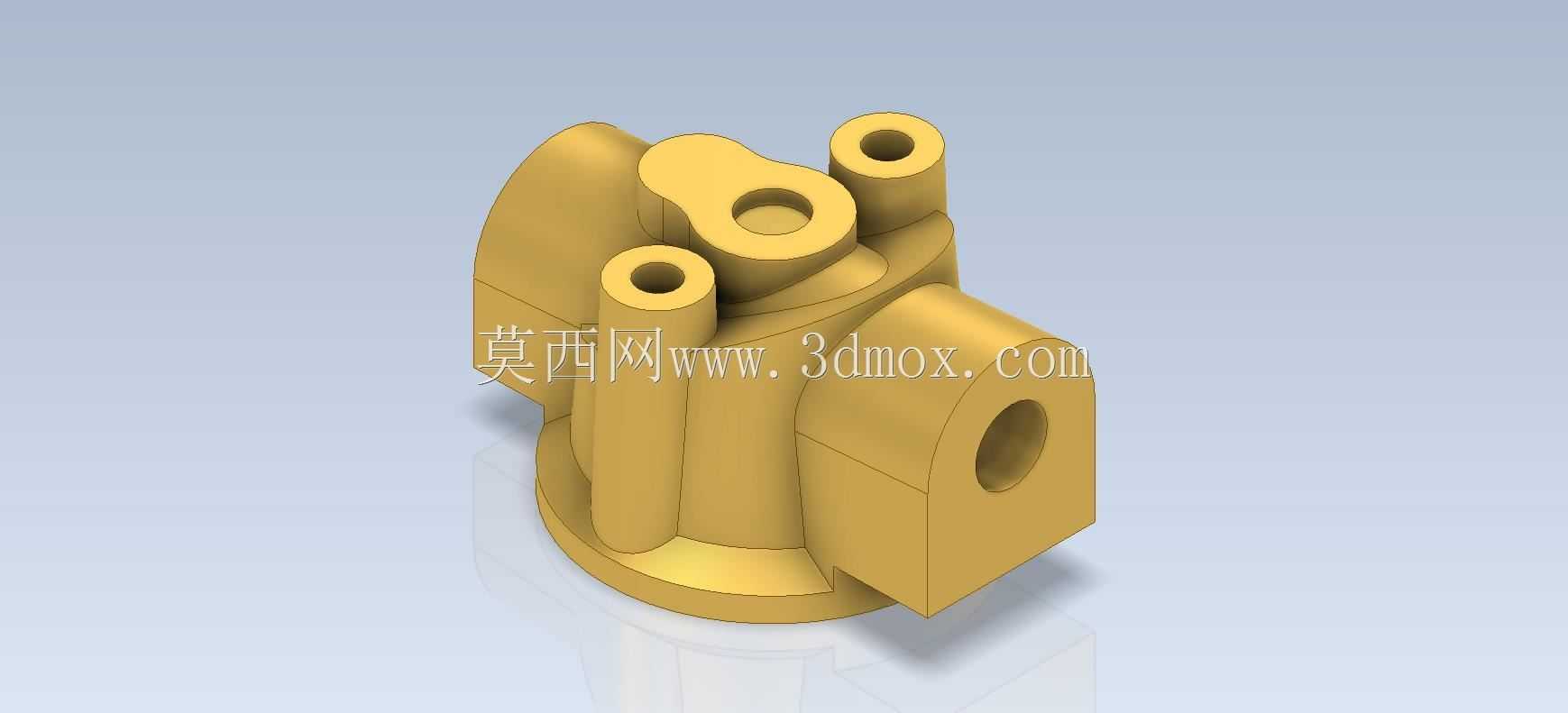

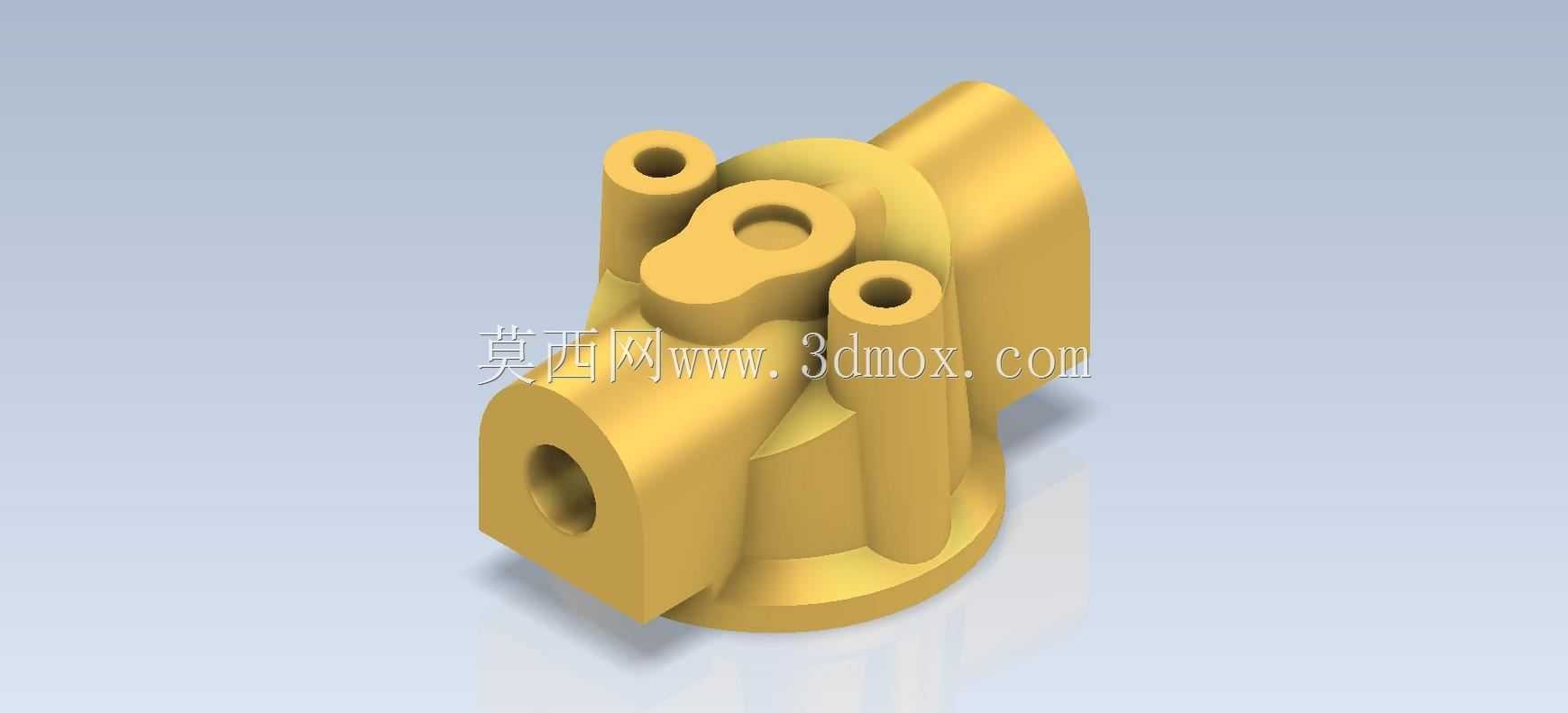

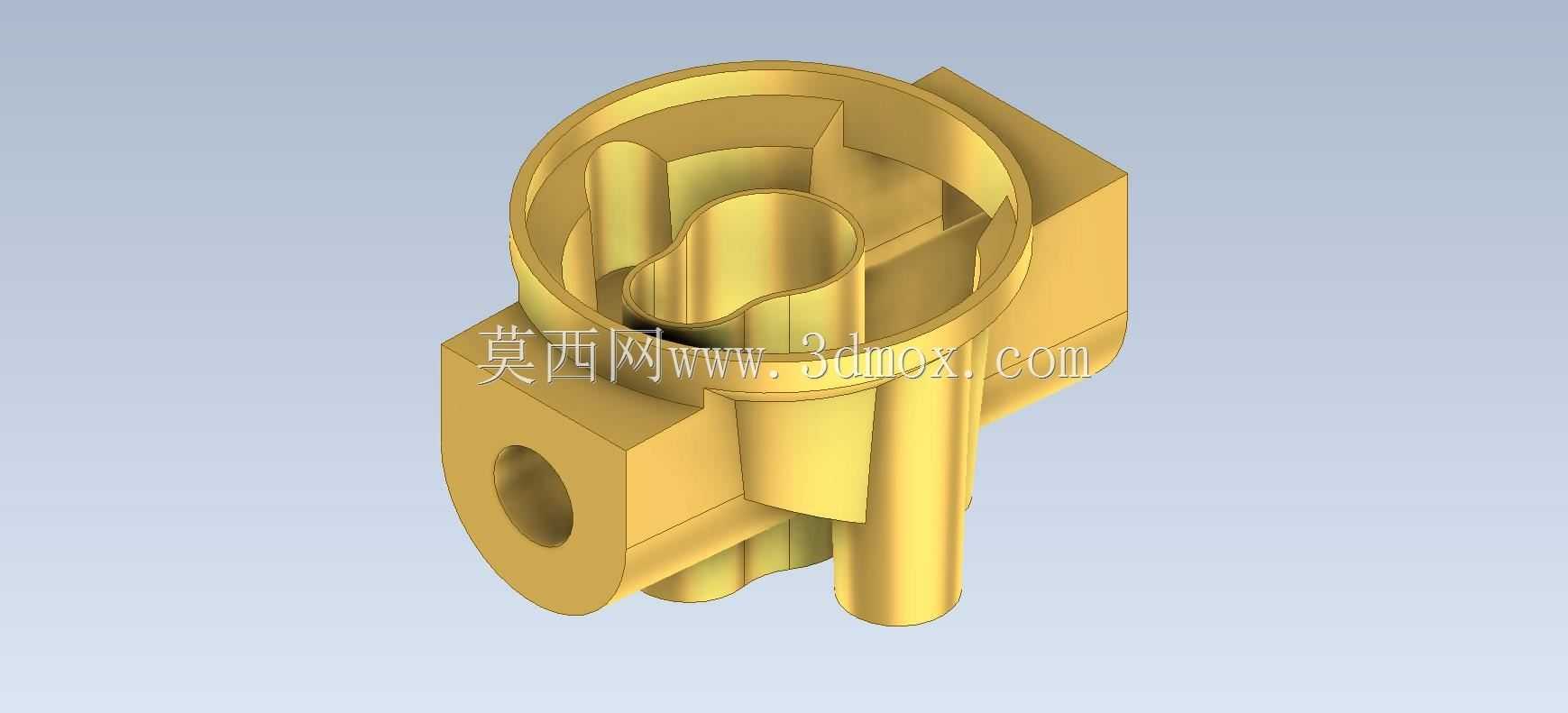

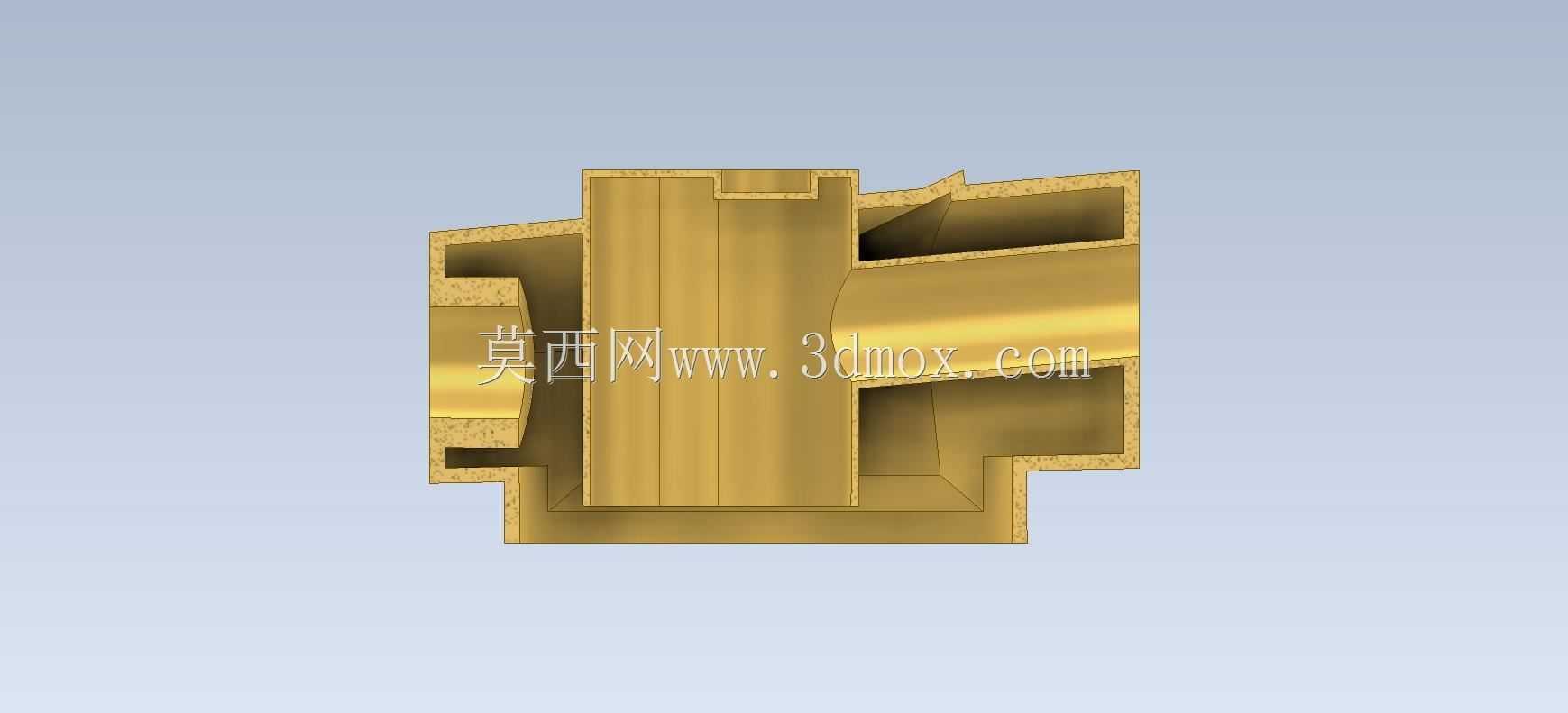

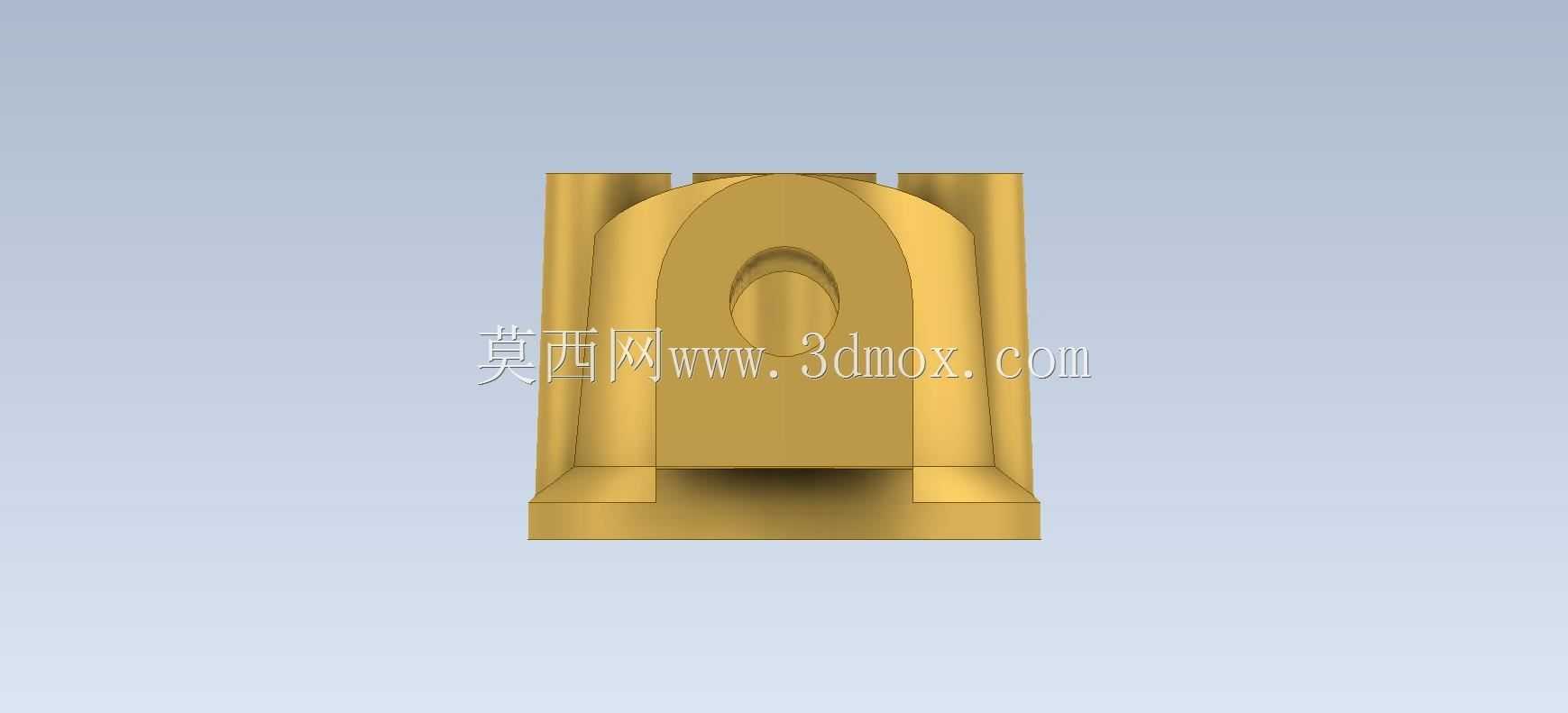

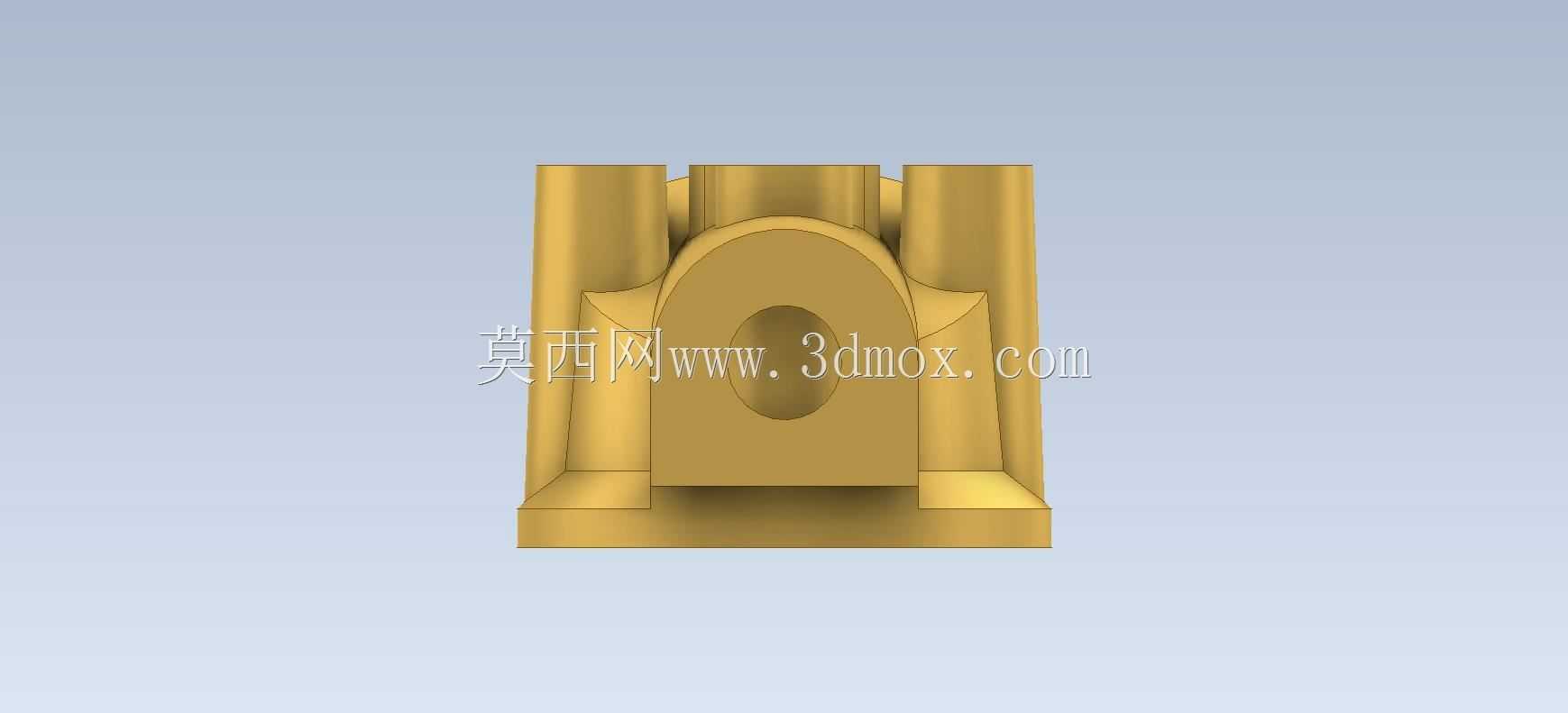

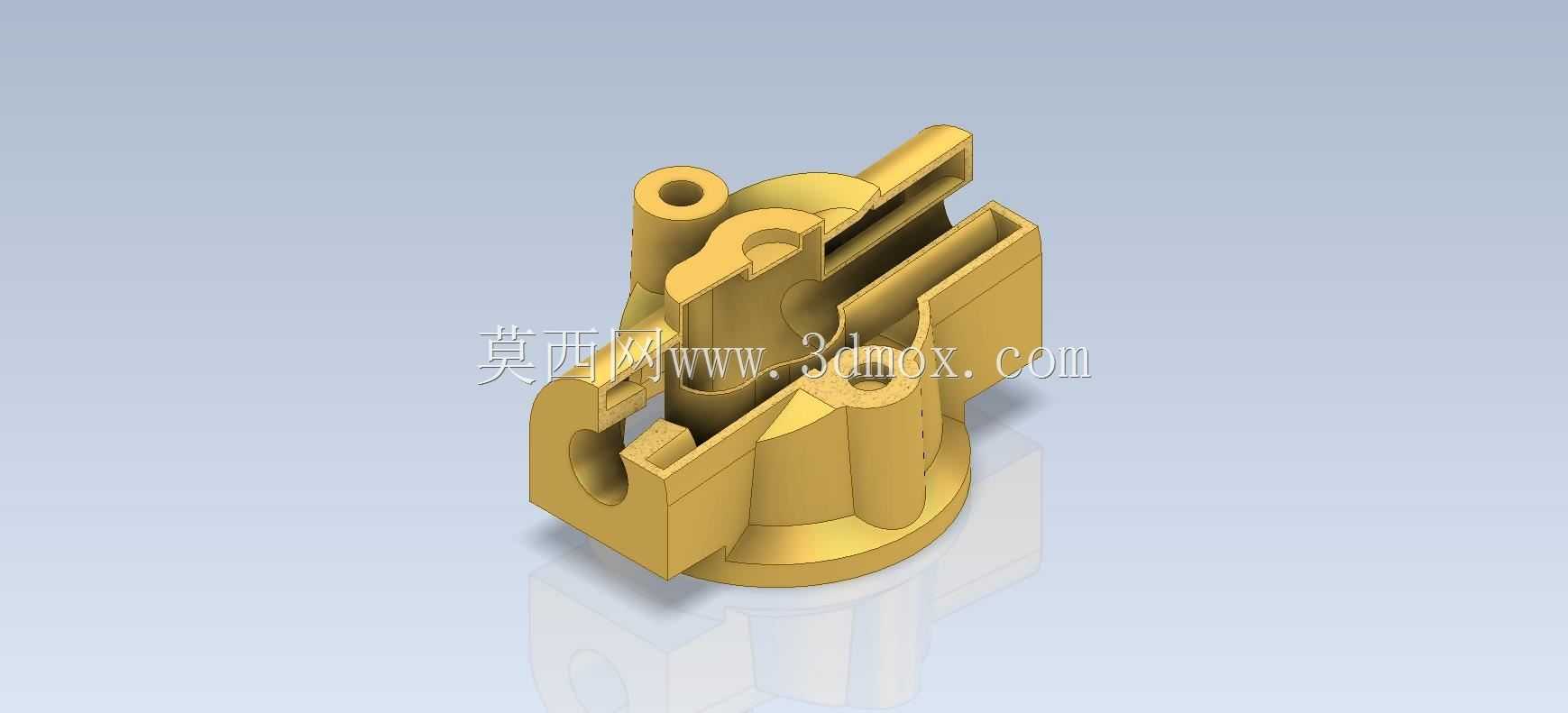

　　在小型液压站的集成化设计场景里，这类多通路阀块是替代分散式管路连接的核心零件，日常接触的小型工装液压夹紧系统、机床辅助液压回路里都能见到它的身影，核心作用是把原本需要通过多根油管、管接头连接的压力油路、回油路、控制油路整合在单一金属块内部，大幅减少管路接头的泄漏点，同时压缩整个液压单元的安装占用空间。从结构特征来看，这个零件的主体采用异形块状基体，三个方向分布的内孔对应不同的油路接口：正面的大直径通孔是主压力油入口，负责接入液压泵输出的高压油液；顶面两个带沉台的小孔是控制油口，用来连接外部压力控制阀或者压力表测压接头；侧面的斜向凸台内孔是回油通路，直接连通油箱回油管路，所有孔道在块体内部做了相贯线过渡处理，

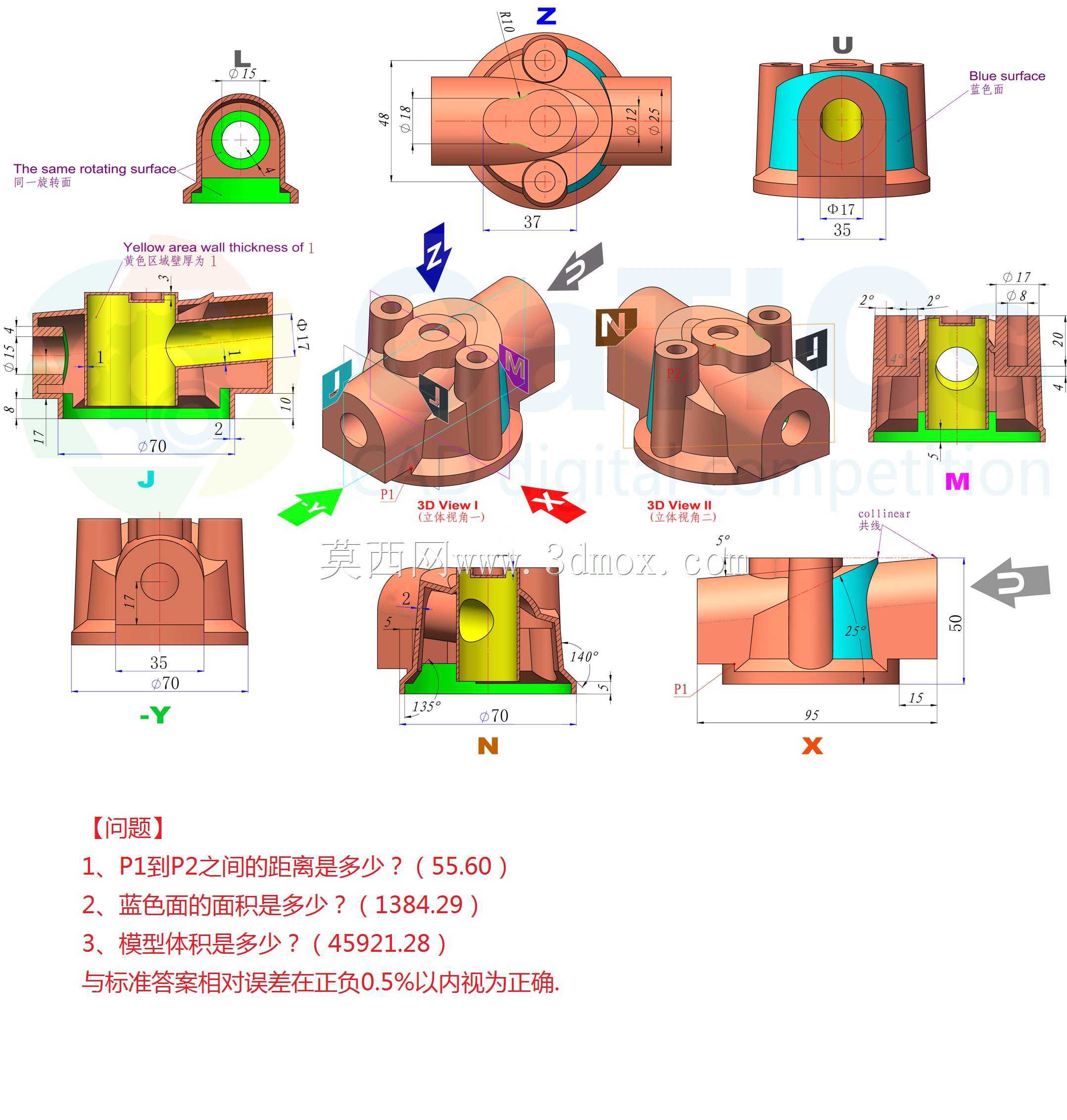

　　避免油液流动时出现直角节流导致的压力损失。做这类零件的三维建模时，首先要确定各油口的安装定位基准，通常会选底面作为主安装基准面，先拉伸出主体的异形轮廓，再逐一绘制各孔道的草图，这里要注意不同孔径的深度公差——主油孔的深度要保证和内部横孔完全贯通，控制油口的沉台深度要匹配标准管接头的安装尺寸，不能过深导致接头密封面无法贴合，也不能过浅让接头螺纹啮合长度不足。安装边界上，这个阀块的底面是平整的安装面，没有额外的定位销孔，实际使用时会通过顶面两个凸台旁的安装孔用内六角螺栓固定在液压站的安装面板上，安装时要保证底面和面板之间加装O型密封圈或者密封垫，避免内部油液从安装面渗漏。外形上的圆弧过渡不是单纯的工艺美化，

　　块体外部的圆角是为了去除加工后的锐边，避免安装时划伤操作人员，同时减少应力集中——毕竟液压元件长期承受交变油压，锐边位置很容易在压力波动时出现微裂纹，最终导致阀体开裂漏油。建模过程中还要注意各孔道的位置公差，两个控制油口的中心距要和配对的阀板安装孔中心距完全一致，偏差控制在0.1mm以内，否则安装时会出现接头错位无法装配的问题；侧面凸台的外圆尺寸要匹配回油管的管接头锁紧螺母内径，保证螺母能够顺利旋入。这类零件的实际加工通常采用锻铝或者铸铁坯料，先铣削六面到基准尺寸，再用数控钻床加工各内部孔道，最后去毛刺、做表面氧化或者防锈处理，建模时预留的加工余量要匹配实际工艺，比如外形面留0.2mm的铣削余量，内孔留0.1mm的铰孔余量，

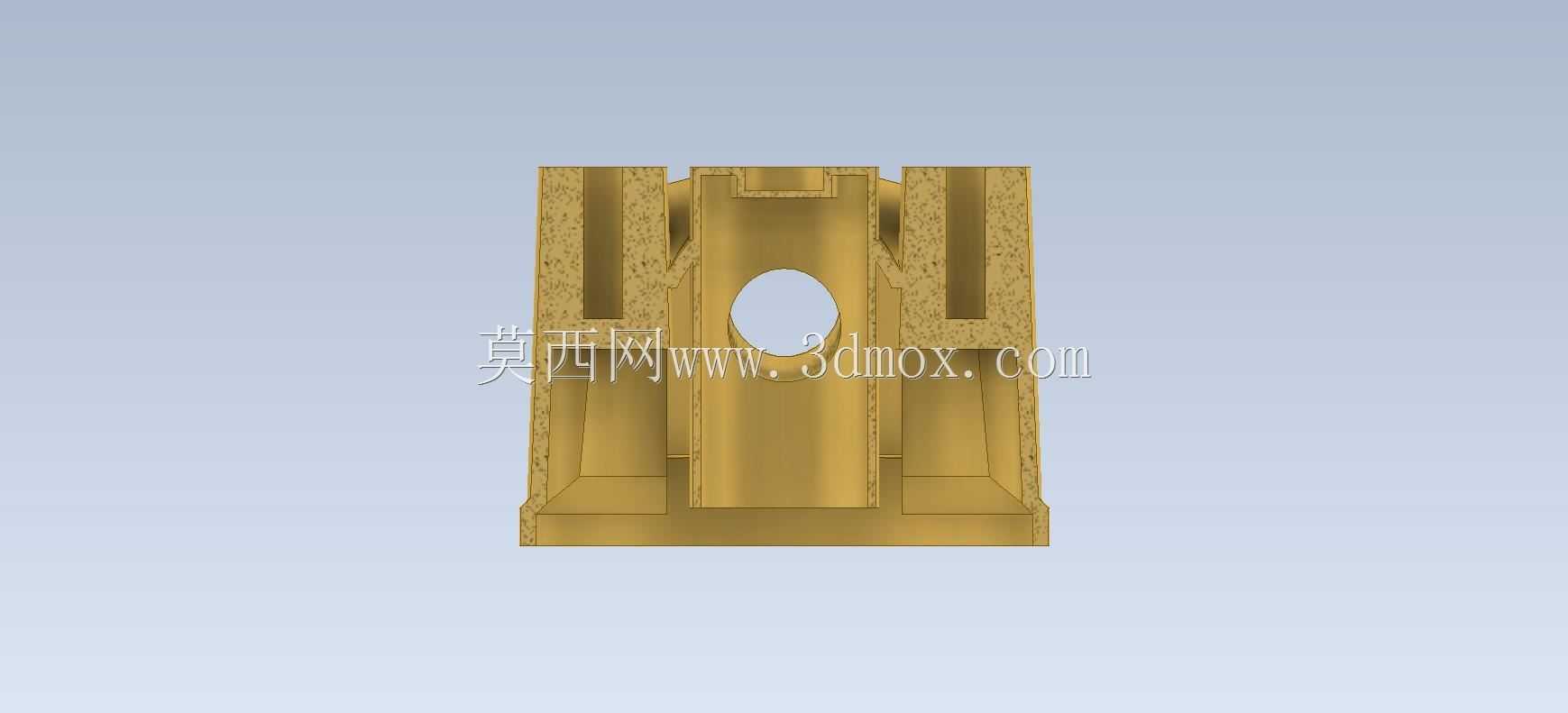

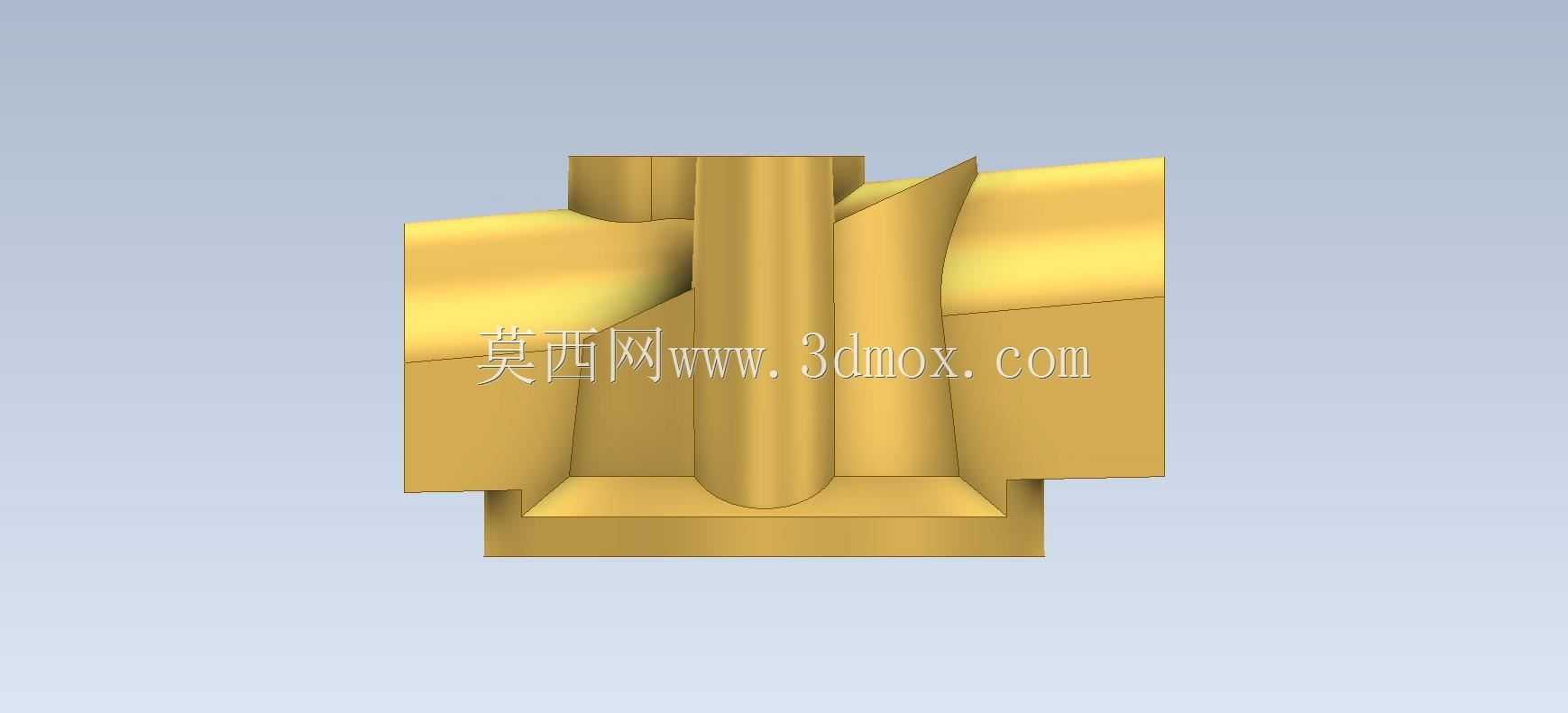

　　保证加工后的尺寸精度。在液压回路的实际运行中，这个阀块内部的油道通径是根据系统流量计算的，主油道通径要保证油液流速在3-5m/s的合理区间，避免流速过高产生发热和噪音，建模时如果随意修改通径尺寸，会直接影响整个回路的压力损失，导致执行元件动作无力。另外要注意的是，块体内部的相贯孔位置不能出现薄壁结构，两个相邻油道之间的壁厚至少要保留3mm以上，避免高压油液击穿壁面导致内部串油，这也是建模时最容易忽略的点——很多初学者做布尔运算求差做孔道时，不会检查相邻孔的壁厚，最后做出来的模型看起来结构完整，实际加工后打压测试就会出现内泄问题。
