ASME标准20寸凸面盲板法兰结构设计

　　在石油炼化、化工生产、长输管线以及市政压力管网的运维与新建项目中，管线末端的可靠封堵、分段试压的临时隔离是管路系统设计里不可忽视的环节，这款符合ASME B16.5标准的20寸凸面盲板法兰，正是针对这类工况开发的管路封堵元件。不同于普通的平板盲板，凸面结构的密封面设计能够在螺栓预紧力作用下，让密封垫片获得更集中的压应力，有效降低介质泄漏风险，尤其适配中高压工况下的管路截断需求。从结构设计逻辑来看，这款盲板法兰整体采用圆盘式实心结构，没有中心通流孔，核心作用就是完全阻断管路内介质的流通路径。密封面采用凸面（RF）形式，凸台高度符合标准规范要求，表面加工精度满足缠绕垫、非金属平垫等常用密封垫片的适配要求，

　　安装时不需要额外加工密封面即可直接配对使用。法兰盘周向均匀布置的螺栓孔，孔位分度圆直径、孔径大小完全匹配同压力等级同规格的对焊法兰、平焊法兰的安装尺寸，现场安装时不需要重新配钻螺栓孔，能够直接和管线端的配对法兰完成对接，大幅降低现场施工的适配成本。很多现场施工人员在做管线分段试压的时候，经常会遇到盲板强度不足导致受压变形、密封面压溃泄漏的问题，这款盲板在设计阶段就针对对应压力等级做了厚度校核，盘体厚度经过强度计算验证，能够承受标准规定的水压试验压力，不会出现试压过程中盲板鼓胀变形、螺栓孔撕裂的问题。凸面密封面的边缘做了小尺寸倒角处理，一方面避免安装过程中尖锐边缘割伤密封垫片，另一方面也能减少安装对位时的磕碰损伤，

　　哪怕是现场吊装对位过程中出现轻微剐蹭，也不会破坏核心密封区域的平面度。从安装边界来看，这款盲板的外圆尺寸严格遵循ASME B16.5对应规格的尺寸要求，安装时不需要额外扩大管线周边的操作空间，常规的法兰安装工具即可完成螺栓紧固作业。螺栓孔采用通孔设计，适配标准规格的六角头螺栓与螺母，紧固时可以采用对角预紧的工艺顺序，保证整个密封面的压应力均匀分布，避免局部压应力不足导致的泄漏，或是局部压应力过大压溃垫片的问题。在实际应用场景中，这类盲板法兰既可以作为管线末端的永久封堵元件，用于预留扩建接口的临时封闭，也可以作为管线检修、压力试验时的临时隔离元件，相比焊接封头，它的拆装更加便捷，不需要动火切割作业，

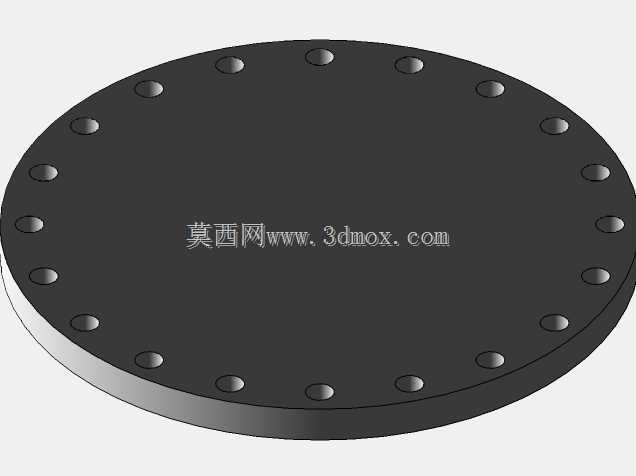

　　在易燃易爆的化工生产区域能够大幅降低作业风险。很多设计人员在选型时容易忽略盲板的密封面形式，错误选用全平面盲板搭配凸面法兰，导致密封垫片压合面积过大，单位面积压应力不足引发泄漏，这款凸面结构的盲板，能够直接和同标准的凸面法兰形成匹配的密封副，不需要额外调整垫片选型，减少选型失误带来的现场问题。另外，法兰盘的非密封面做了平整化处理，没有多余的凸台或加强筋结构，一方面便于加工制造时的装夹定位，能够一次装夹完成密封面、螺栓孔、外圆的加工，保证各尺寸的形位公差，另一方面也便于现场存放，堆叠时不会因为凸起结构导致密封面磕碰损伤。在管线系统的日常运维中，这类标准化的盲板法兰可以作为常备备件存储，不需要针对特定项目单独定制加工，出现管线抢修需求时可以直接调取使用，大幅缩短应急抢修的响应时间。从建模细节来看，整个模型还原了真实产品的所有结构特征，包括周向螺栓孔的分布位置、凸面密封面的台阶尺寸、各边缘的倒角细节，没有做过度的简化处理，结构设计人员在做管路排布设计时，可以直接调用这个模型进行装配干涉检查，提前预判安装空间是否足够，避免现场安装时出现法兰和周边管线、支吊架碰撞的问题。
