双法兰连接弯管式流体管路转接构件

　　这类带双法兰结构的弯形管路构件，主要应用在工业流体输送系统的管路转向接驳场景，常见于石油化工、市政给排水、暖通循环、工业制程物料输送的管线布局中，用来解决管线在空间受限位置的90度转向对接需求，相比多段直管加弯头拼接的方案，一体化的结构能减少管线接驳点数量，降低介质泄漏的风险点。从实际使用场景来看，这类构件常布置在泵组出口、换热器进出口、反应釜管线接驳端这类需要转向同时要保障连接密封性的位置，法兰端面的密封槽结构适配常规的橡胶垫片、金属缠绕垫片等密封件，能匹配不同压力等级的管线使用需求。设计层面上，主体弯管段采用等径圆弧过渡结构，转弯处的曲率半径经过流体阻力校核，避免直角转弯带来的介质流阻骤升、局部紊流冲刷管壁的问题，

　　长期输送带颗粒的介质时，圆弧过渡结构也能减少颗粒对管壁的磨损，提升构件的使用寿命。法兰端面上的螺栓孔采用均布设计，孔位公差符合管路法兰的通用互换标准，能和同压力等级、同通径的标准法兰直接配对安装，不需要额外做孔位适配加工，现场安装时只需要对齐法兰密封面、穿入对应规格的螺栓按对角顺序紧固即可，能有效缩短现场管线施工的周期。从安装边界来看，两个法兰端面分别朝向垂直的两个空间方向，安装前需要确认两个对接管线的中心距偏差在允许范围内，法兰端面的平行度偏差不能超过密封件的补偿极限，避免紧固后出现密封面压合不均导致的泄漏。弯管主体的壁厚根据承压等级做了对应匹配，管壁厚度均匀，避免局部壁厚不足导致的承压薄弱点，

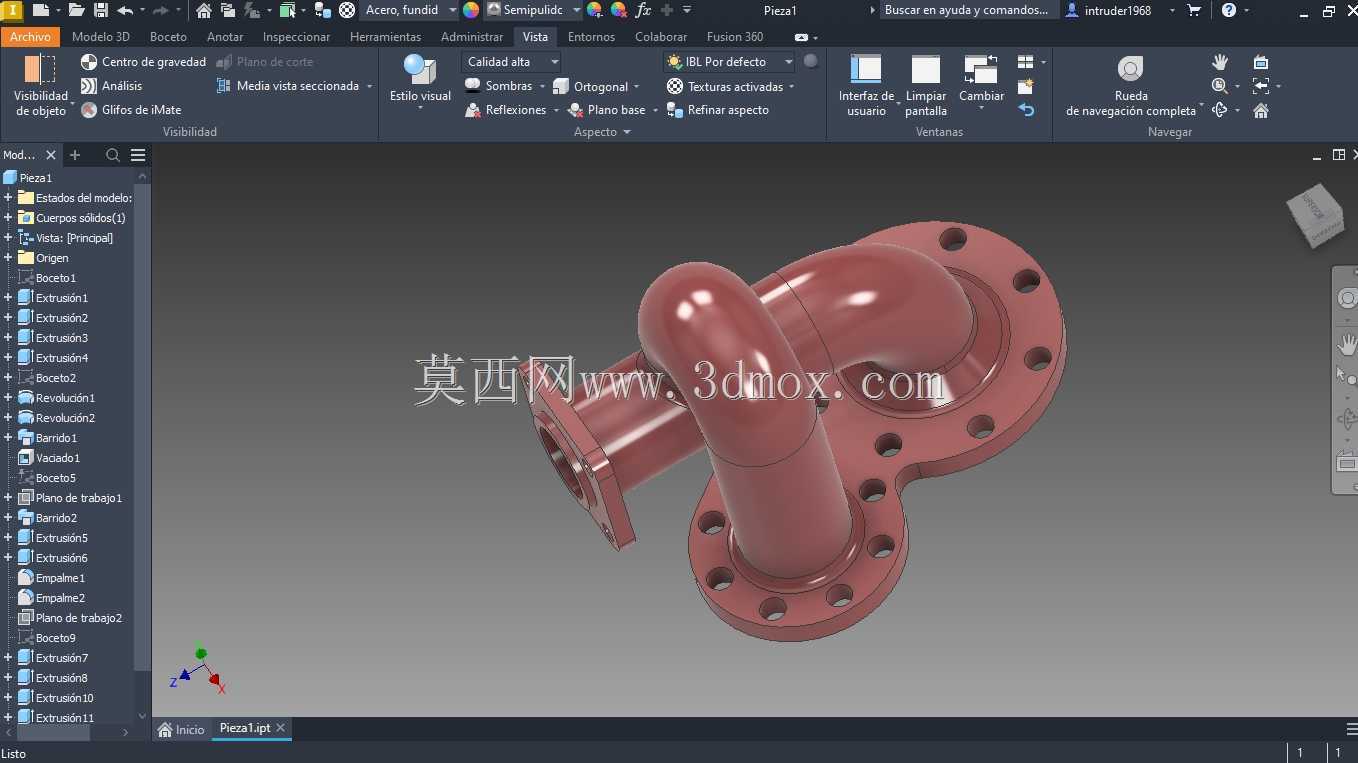

　　法兰和弯管的连接位置做了圆弧过渡补强，减少管线运行时振动带来的应力集中，避免长期运行后在连接位置出现疲劳裂纹。实际选型时，需要根据输送介质的腐蚀性、工作温度、工作压力匹配对应的材质，常规输水、常温无腐蚀介质可采用铸铁或碳钢材质，腐蚀性介质则需要匹配不锈钢或衬塑材质，法兰的压力等级要和整条管线的压力等级保持一致，避免出现压力等级不匹配导致的密封失效甚至构件破损。这类一体化弯管法兰构件相比分体拼装的管路组件，整体刚性更好，在管线存在小幅振动的工况下，不会出现拼接位置松动的问题，日常运维时只需要定期检查法兰密封面的泄漏情况、螺栓的预紧力即可，不需要做额外的维护操作。在三维建模过程中，这类构件的建模重点在于法兰螺栓孔的阵列精度、

　　弯管段的曲率顺滑度、法兰和弯管连接位置的过渡处理，建模时需要保证法兰端面的平面度、螺栓孔的位置度符合加工公差要求，避免后续加工出来的构件无法和标准法兰配对。对于管线布局紧凑的场景，这类构件还能根据实际安装空间调整弯管的伸出长度，在不改变法兰连接尺寸的前提下，适配不同的安装间距，减少管线设计时的空间避让难度，尤其在设备内部的管线布局中，一体化的弯管法兰构件能节省更多的安装空间，让内部管线排布更规整。
