ASME标准4英寸凸面盲板法兰结构设计

　　在石油化工、市政给排水、电力输配、船舶动力等涉及压力管路输送的工程场景中，管路系统的临时封堵、末端截流、分段试压环节都离不开盲板类密封构件，这款符合ASME 16.5标准的4英寸凸面盲板法兰，就是针对中低压金属管路系统的封堵需求开发的结构件。从实际工程使用的角度看，这类盲板法兰不需要实现介质导通功能，核心作用是在管路预留接口、检修断口、试压盲端位置提供可靠的刚性密封屏障，相比焊接式封头，它具备可拆卸、可重复拆装、对接兼容性强的优势，能和同压力等级、同通径的凸面对焊法兰、平焊法兰直接配对安装，不需要额外加工适配接口。

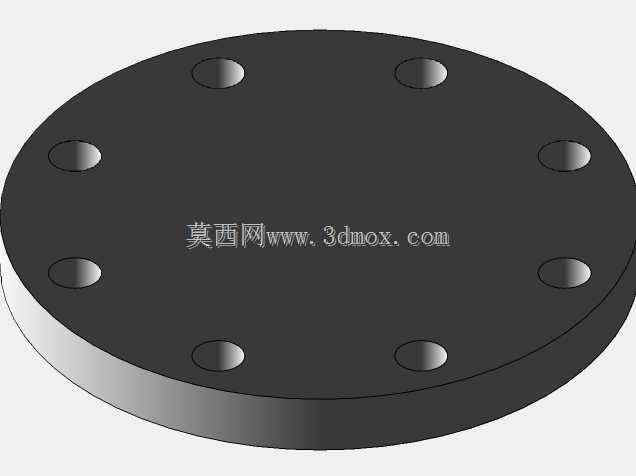

　　设计阶段首先要匹配ASME B16.5管法兰标准的尺寸边界，4英寸通径对应的法兰外径、螺栓孔分布圆直径都严格遵循标准规范，8个均匀分布的螺栓通孔完全适配同等级法兰的螺栓安装位置，安装时不需要现场扩孔或者调整管路位置，能直接和现有管路法兰对齐穿装螺栓。凸面密封结构的设计是这款盲板的核心功能点，凸起的密封面比法兰本体平面高出标准规定的高度，密封面表面加工精度满足金属垫片或者非金属缠绕垫片的贴合要求，当螺栓按对角顺序拧紧到规定扭矩时，凸面结构能把螺栓预紧力集中在密封环带区域，减少法兰本体变形带来的密封泄漏风险，相比全平面盲板，它的密封比压更集中，在150LB到300LB的中低压工况下密封可靠性更稳定。

　　从结构受力的角度考量，盲板作为管路末端的承压构件，需要承受管路内部介质的全部静压力，设计时圆盘本体的厚度经过承压强度校核，能覆盖对应压力等级下的水压试验、日常运行的载荷要求，不会因为介质压力作用出现盘面鼓胀变形，导致密封面错位泄漏。螺栓孔的位置度公差严格控制，保证8个螺栓穿装时不会出现别劲现象，避免因为螺栓安装偏载导致的法兰面受力不均，实际现场安装时，作业人员只需要按照标准法兰的安装流程，清理密封面杂物、放置对应规格的垫片、对角均匀拧紧螺栓即可，不需要额外的修配加工。

　　这类凸面盲板法兰的适用场景覆盖很广，在化工装置的临时检修环节，它可以用来隔离待检修的管段，防止介质串流；在新建管路的水压试验过程中，它可以作为临时封堵端，承受试验压力；在长期不启用的管路预留接口位置，它可以作为永久封堵构件，相比丝堵或者焊接封头，后期需要接出管路时只需要拆开螺栓就能移除盲板，不需要切割焊接作业，能大幅降低现场改造的工作量。建模过程中，密封面的凸台过渡圆角、螺栓孔的倒角、法兰外缘的圆角都按照实际加工工艺要求做了还原，没有出现尖锐直角的工艺不合理结构，能直接对接后续的数控加工编程，不需要二次修改模型结构。安装边界上，这款盲板的整体厚度、凸台高度都和同标准的法兰盖尺寸一致，配对安装时不会出现凸台过高顶到对面法兰、或者凸台过低无法压紧垫片的问题，螺栓通孔的直径比配套螺栓大出标准规定的间隙，能补偿管路安装时的微小位置偏差，降低现场安装的对中难度。

　　从长期运维的角度看，这种标准化的凸面盲板法兰备件通用性强，不同厂家生产的同标准件可以直接互换，不需要专门定制备件，在管路系统的备品备件管理中能减少库存种类，降低运维成本。密封面的凸台结构也能减少密封面被磕碰损伤的概率，因为凸台高出法兰平面，存放和运输过程中法兰外缘接触支撑面时，密封面不会直接和硬物接触，能更好地保护密封面的加工精度，避免因为密封面划伤导致安装后出现泄漏。
