机床用导向链接支座结构设计

　　这类导向链接支座属于机床传动与导向系统里的典型支撑连接件，主要应用在普通车床的进给机构侧挂安装位置，承担导轨副的辅助导向、传动杆系的铰接支撑作用，在CA6140这类普通卧式车床的溜板箱与床身导轨衔接区域、进给丝杠的辅助支撑点位都能见到同结构零件的身影。从实际工况来看，该零件需要承受进给运动过程中产生的径向倾覆力矩，同时要保证铰接点位的同轴度误差控制在0.02mm以内，避免导向过程中出现卡滞、爬行问题，影响车床进给的平顺性。

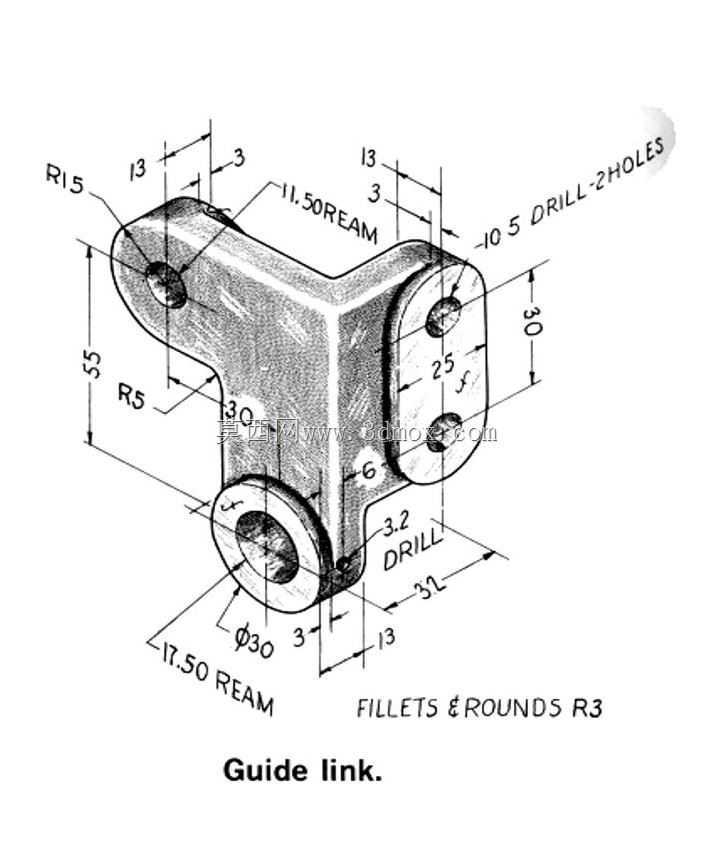

　　设计过程中首先要确定安装边界，三个带孔的安装耳分别对应三个固定点位：下端的大通孔是主铰接孔，用于和床身侧的固定销轴配合，孔内需要预留铜套安装余量，孔径公差取H7，保证销轴转动时的间隙配合要求；左侧上下分布的两个通孔是侧导向安装孔，用于固定导向滑块的连接螺栓，孔位的中心距需要和床身导轨侧面的安装螺孔中心距严格匹配，安装面的平面度要求控制在0.015mm以内，避免装配后出现贴合间隙导致受力不均；右侧的两个通孔是传动臂连接孔，用于和进给拨叉的连杆铰接，孔位的角度偏差不能超过0.1度，否则会导致拨叉动作行程出现偏差，引发进给档位切换卡滞。

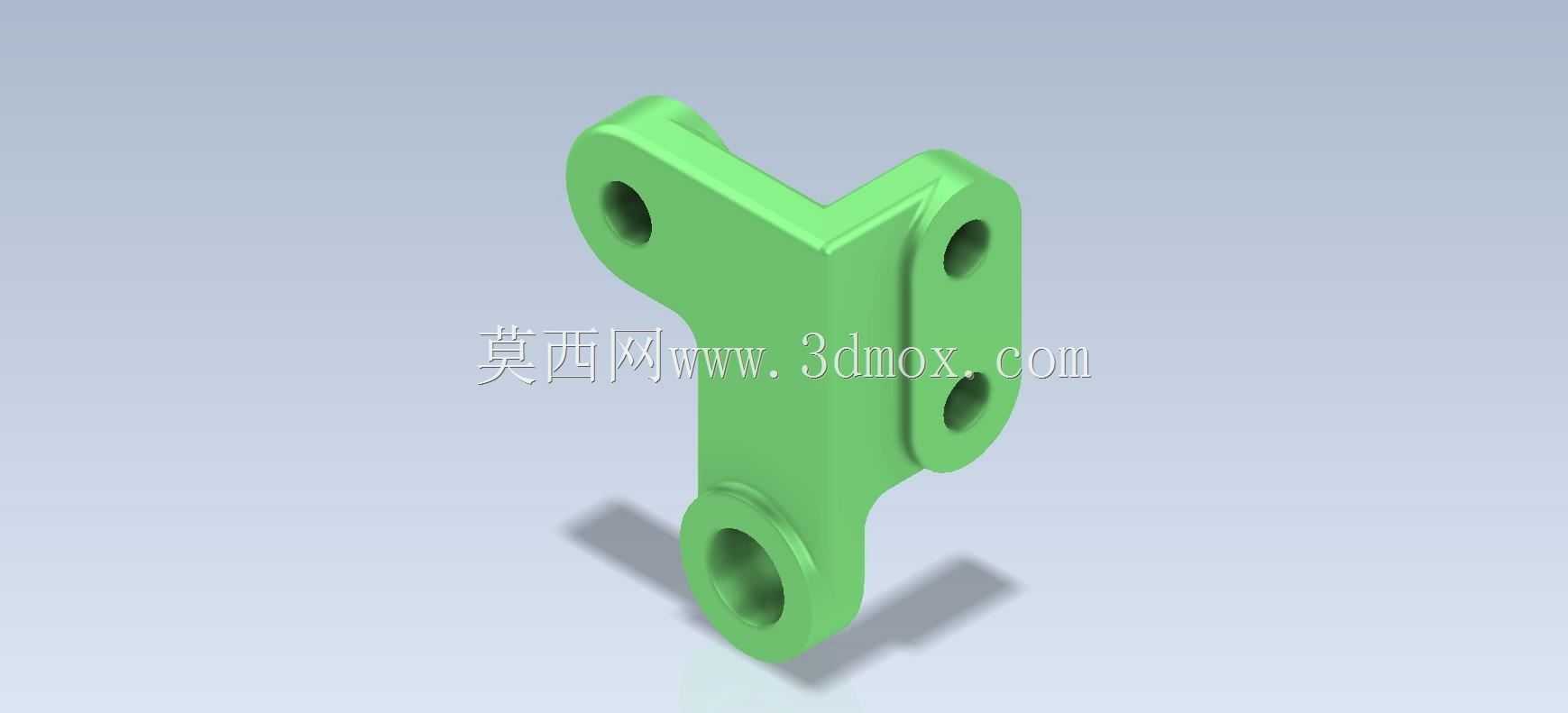

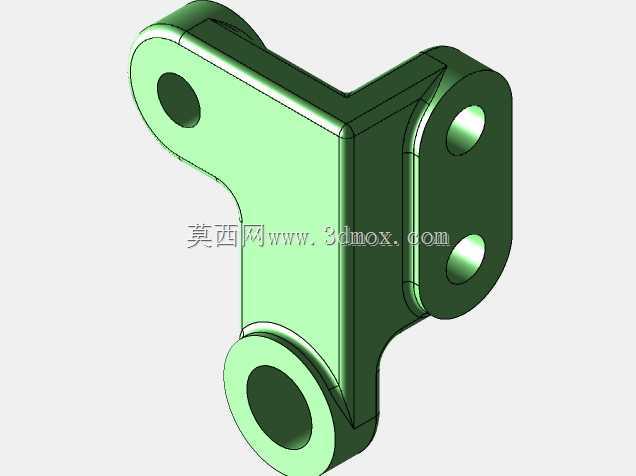

　　外形结构上采用了变截面的支撑臂设计，主支撑臂从下端铰接孔向上延伸，分别向左右两侧分出安装耳，整体壁厚根据受力仿真结果做了差异化处理：主受力的臂身位置壁厚取8mm，安装耳位置因为要承受螺栓压紧力，壁厚加厚到12mm，同时在安装耳和臂身的衔接位置做了R3的圆角过渡，避免应力集中导致长期受交变载荷后出现开裂问题。零件的所有安装孔端面都做了0.5mm的凸台设计，装配时凸台和配合面贴合，即使零件本体的非安装面存在轻微加工误差，也不会影响安装定位精度，同时还能减少精加工的面积，降低加工成本。

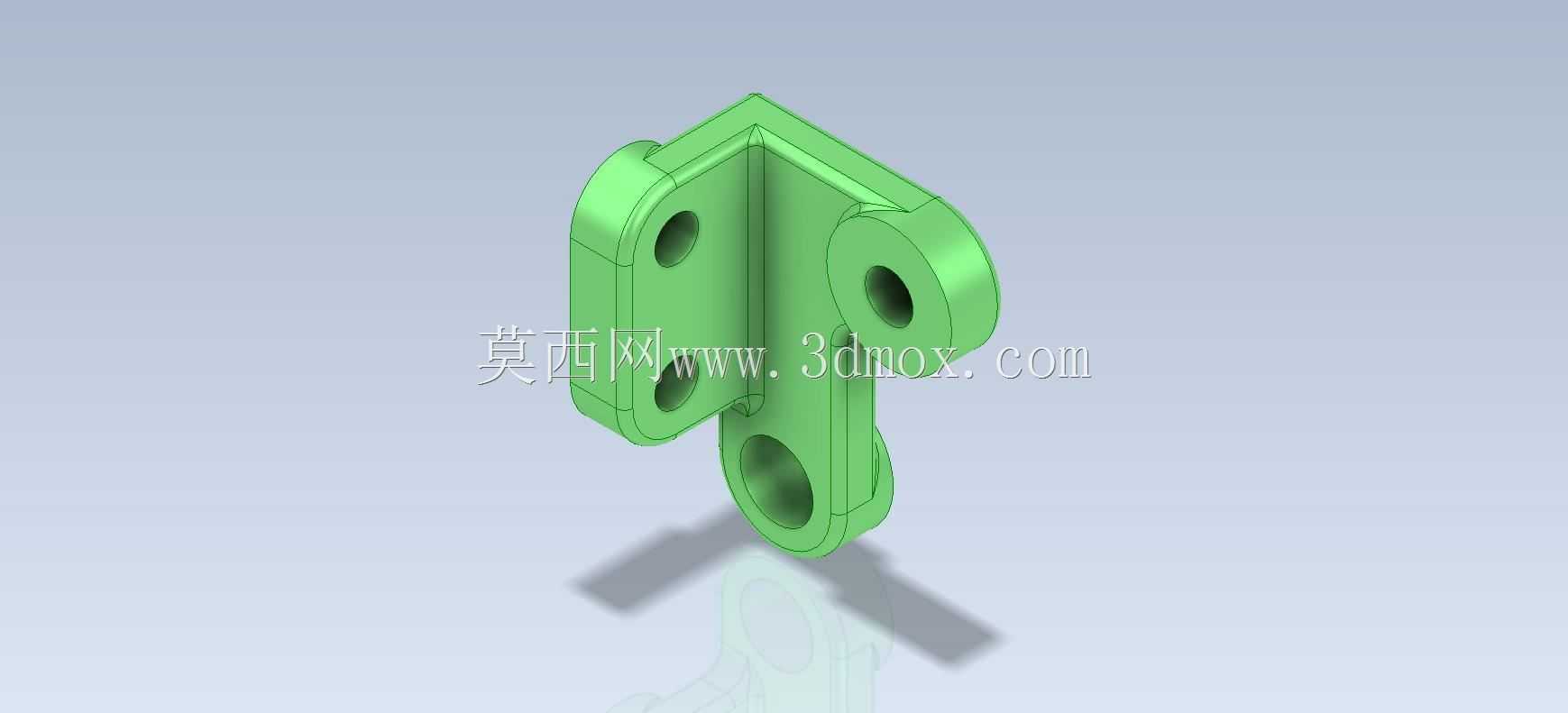

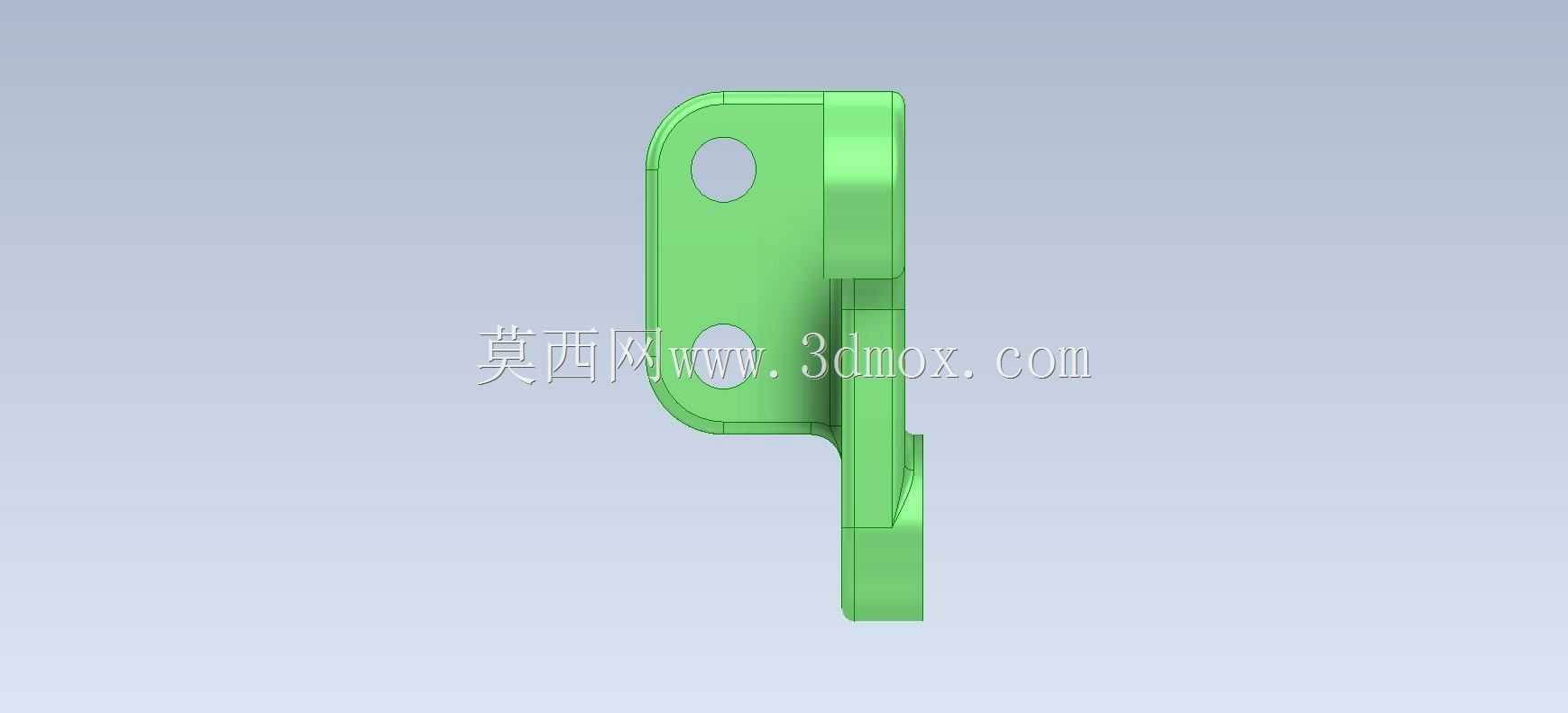

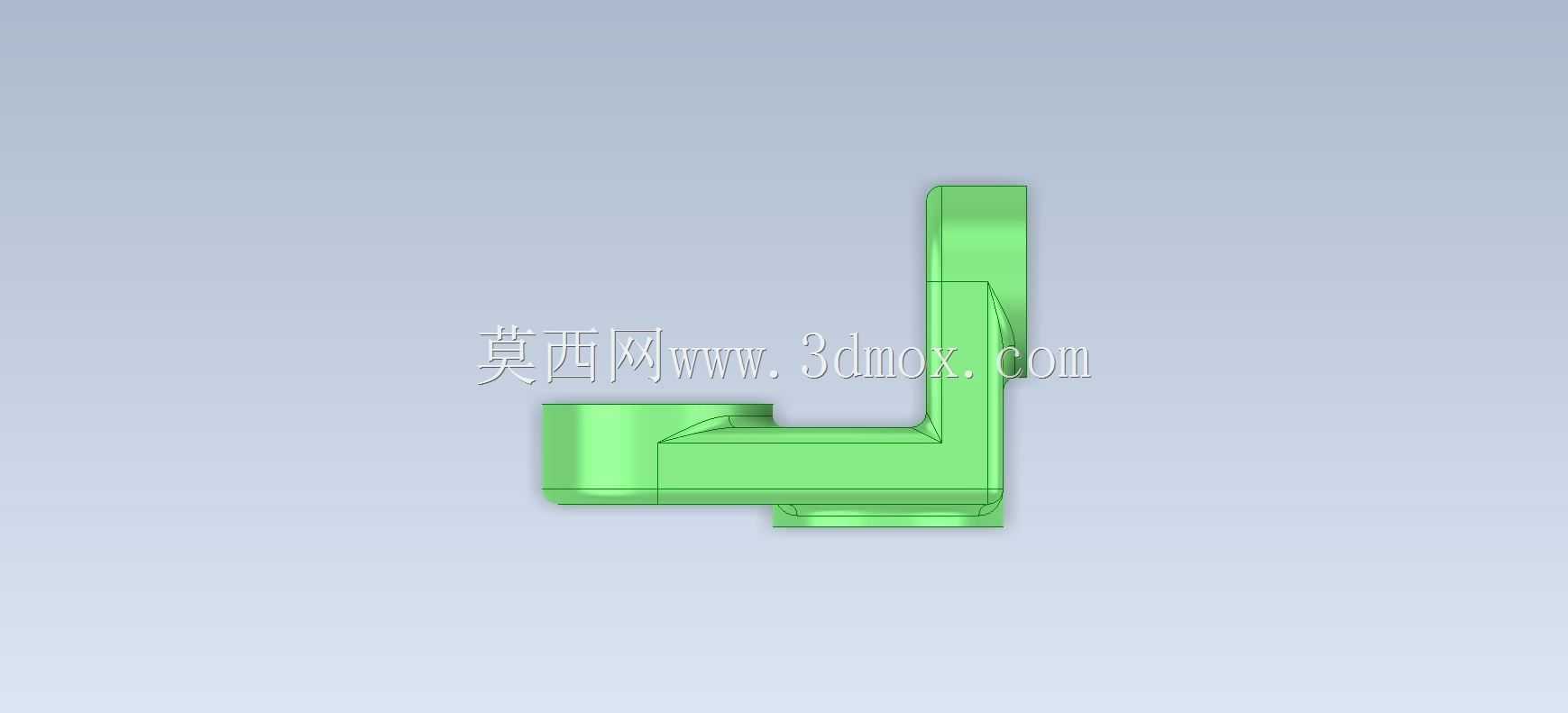

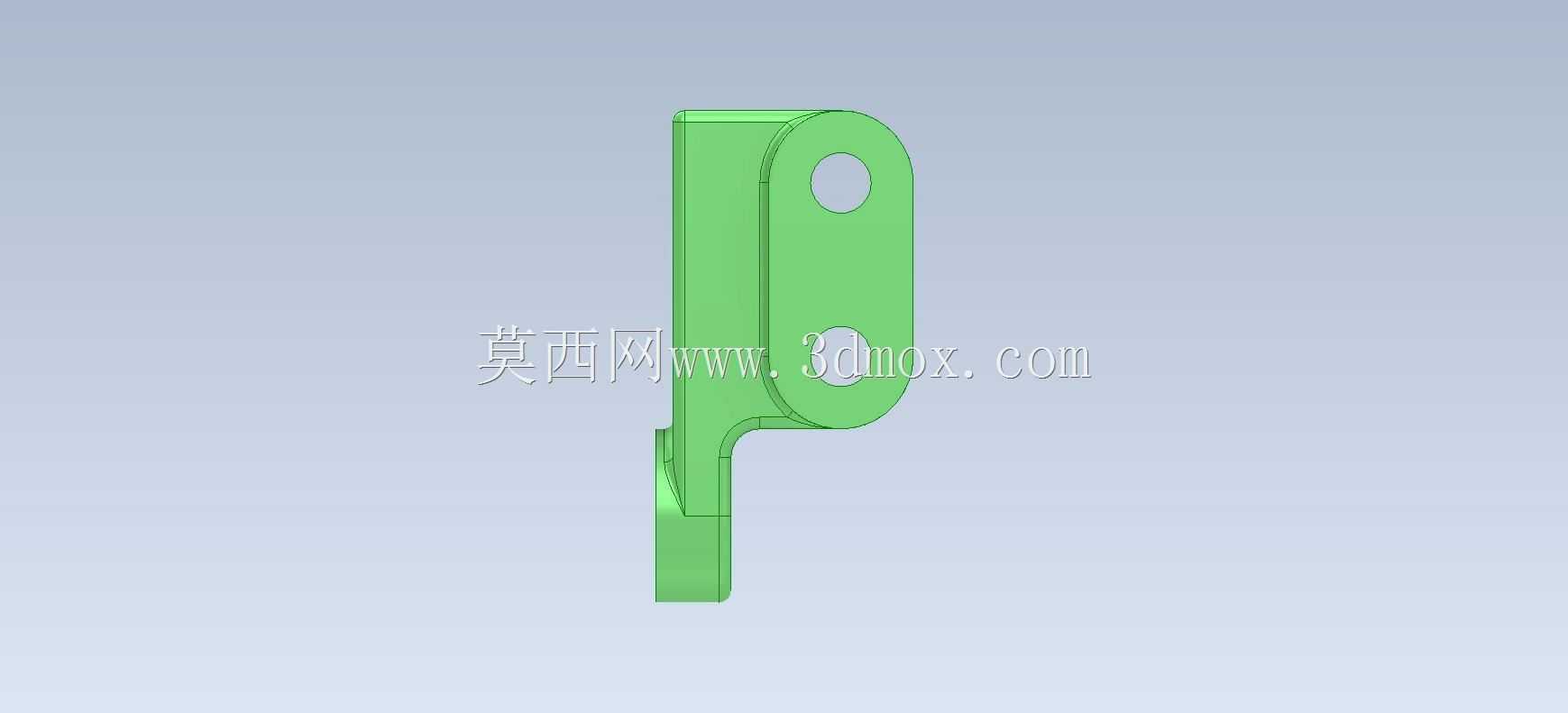

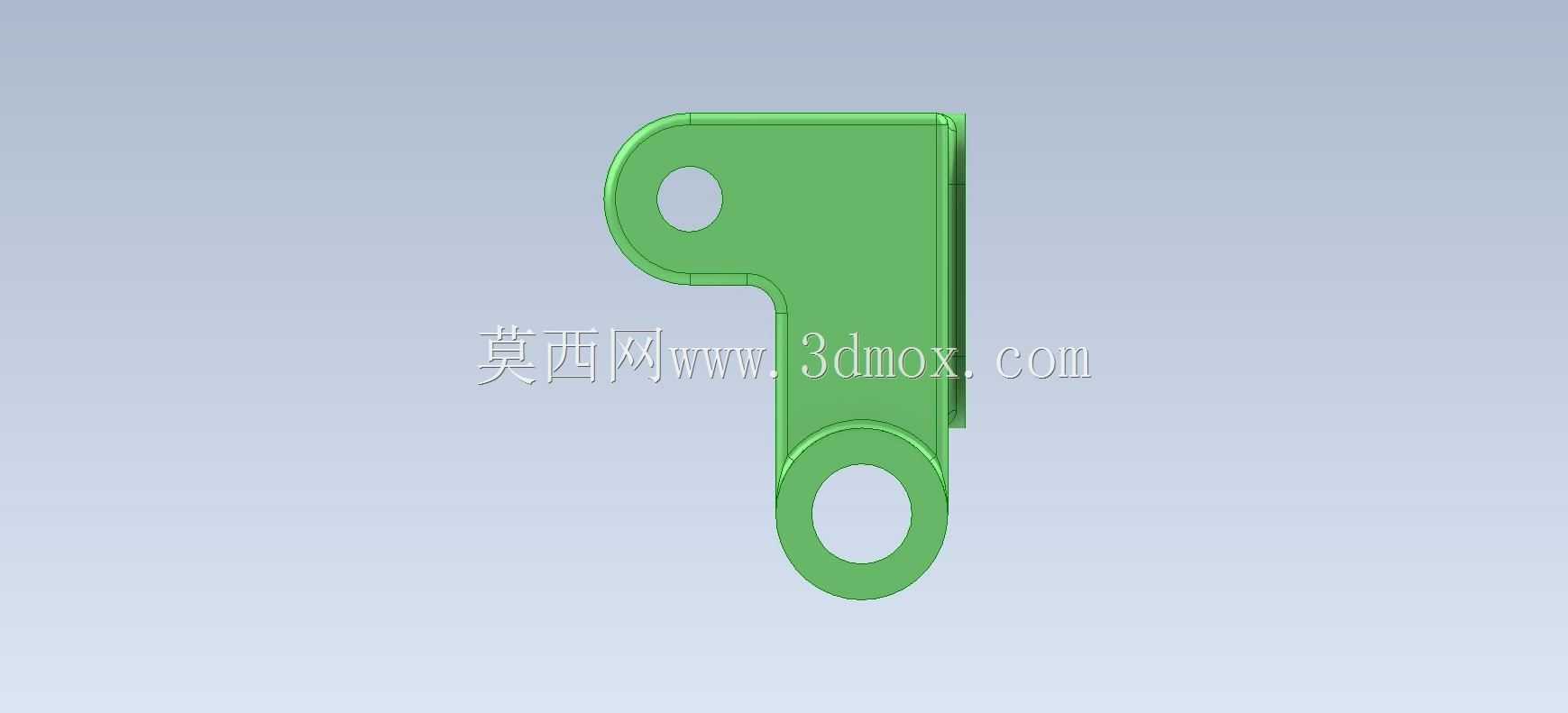

　　从建模逻辑来看，这类零件属于典型的拉伸加切除特征组合件，建模时首先要确定三个安装孔的中心坐标，以主铰接孔的中心为设计基准，先拉出主体的支撑臂轮廓，再分别拉伸左右两侧的安装耳，之后对所有孔位做切除拉伸，最后添加圆角、倒角等工艺特征。建模过程中需要注意所有孔位的同轴度、平行度约束，尤其是左侧两个安装孔的轴线要和主铰接孔的轴线保持平行，右侧两个安装孔的轴线要和主铰接孔轴线保持设计要求的夹角，避免后续生成工程图时出现形位公差标注矛盾。

　　实际装配时，该零件首先通过下端主孔和床身的固定销轴铰接，保证零件可以绕销轴做小角度摆动，左侧安装耳通过螺栓固定导向尼龙滑块，滑块和床身的辅助导轨面贴合，限制零件摆动时的横向窜动，右侧安装耳和进给拨叉的连杆连接，当进给机构动作时，拨叉带动连杆运动，该零件绕主销轴小幅转动，同时通过左侧滑块沿导轨滑动，为进给运动提供稳定的导向支撑，抵消传动过程中产生的侧向力，保证进给丝杠只受轴向力，延长丝杠和螺母副的使用寿命。

　　在加工工艺层面，该零件采用HT200灰铸铁铸造毛坯，经过时效处理消除内应力后，首先以主铰接孔的毛坯外圆为粗基准，铣削下端面和左侧安装耳的基准面，之后以加工好的基准面为定位基准，镗削主铰接孔到尺寸，再以主孔为定位基准，依次铣削左右安装耳的端面，钻、铰各个安装孔到要求尺寸，最后对所有锐边做倒钝处理。加工过程中需要重点控制三个安装点位的位置度，因为一旦位置度超差，装配时就会出现螺栓无法穿入、铰接转动卡滞的问题，直接导致零件报废。

　　这类零件虽然结构不算复杂，但却是机床导向系统里不可或缺的基础零件，设计时既要满足受力强度要求，也要兼顾加工工艺性和装配便利性，很多三维建模初学者都会选择这类零件作为练习素材，通过建模过程掌握基准选择、特征约束、形位公差匹配的核心设计逻辑，为后续更复杂的机床部件设计打下基础。
