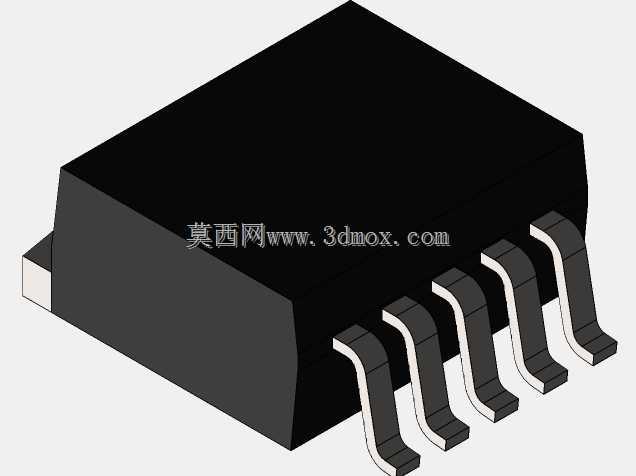

TO220五引脚弯脚电子封装结构

　　在功率电子线路的结构设计环节，封装结构的三维建模精度直接决定了PCB布局的可靠性、后期生产的可制造性，以及整机设备的长期运行稳定性，这款五引脚弯脚形式的TO220封装结构，是中小功率半导体器件常用的封装形态，广泛覆盖工业控制板卡、消费类电源、低压驱动模块、小型逆变装置等多个应用场景，是结构工程师在做板级布局、器件选型建模时高频接触的标准封装类型。

　　从实际工程应用的角度看，这类封装的核心作用是为内部的半导体芯片提供机械防护、电气绝缘以及散热通路，同时通过标准化的引脚尺寸实现与PCB焊盘的可靠焊接。不同于直脚版本的TO220封装，这款弯脚结构的引脚在成型阶段做了90度弯折处理，能够适配贴装高度受限的安装场景——比如部分薄型电源外壳内部，直插式直脚器件的本体高度会超出壳体内部净空，采用弯脚设计后，器件本体可以平行贴合PCB板面布置，大幅压缩垂直方向的安装空间，同时引脚的弯折段能够吸收一部分焊接过程中产生的热应力，降低温度循环工况下焊盘开裂的失效概率。

　　在设计这款封装的三维模型时，首先要明确安装边界的约束条件：器件本体的塑封部分为黑色环氧材质，建模时需要还原其边角的微小脱模斜度，避免模型与周边器件、壳体结构产生干涉；五根引脚的间距严格遵循行业通用的2.54mm标准节距，每根引脚的弯折半径、弯折段长度、引脚末端的贴装段长度都要匹配常规波峰焊、回流焊的工艺要求，引脚的厚度、宽度尺寸要和标准焊盘尺寸对应，既不能因为引脚尺寸偏大导致插装或贴装时卡滞，也不能因为尺寸偏小导致焊接后焊锡填充不足、连接强度不够。

　　建模过程中需要特别注意几个容易被忽略的细节：一是塑封本体与引脚结合位置的溢胶台阶，实际生产中环氧塑封料在合模位置会有极薄的溢胶边，这个特征虽然尺寸微小，但在做高密度布局时，会影响器件与相邻贴片元件的最小安全间距；二是引脚表面的镀锡层厚度不需要单独做特征，但引脚的弯折处的圆角过渡必须还原，直角弯折的引脚在实际生产中会产生应力集中，容易出现引脚断裂的问题，不符合实际器件的成型工艺；三是器件背面的散热焊盘区域，弯脚版本的TO220如果是贴装使用，背面的散热区域需要和PCB上的散热覆铜区域对应，建模时要明确散热面的平面度要求，保证焊接后散热面能够和PCB覆铜充分接触，降低热阻。

　　从设备实际用途的维度看，这类封装通常承载的是线性稳压器、功率MOS管、低压功率开关管等发热功率器件，所以在建模时除了还原外形尺寸，还要考虑安装后的空间预留：比如器件上方如果需要布置绝缘片、散热片，要预留出散热片的安装空间，引脚弯折后的高度要保证器件本体和PCB板面之间留有足够的缝隙，避免焊接后助焊剂残留无法清理，长期使用后出现绝缘下降的问题。另外，五引脚的排布顺序要和通用器件的引脚定义顺序匹配，避免在PCB布局时出现引脚对应错误，导致器件装反烧毁。

　　在结构验证环节，这个三维模型可以直接用于虚拟装配干涉检查：将模型导入整机的板卡装配体中，核对器件与周边电容、接插件、壳体筋位的最小间隙，确认在极限公差情况下也不会出现装配顶死的问题；同时可以用于引脚成型工装的设计参考，根据模型中引脚的弯折参数，设计对应的引脚折弯治具，保证批量生产时所有器件的引脚成型尺寸一致，提升焊接良率。对于需要做热仿真的场景，这个模型的外形尺寸可以直接导入热仿真软件，赋予对应材质参数后，能够更精准地模拟器件工作时的温度分布，为散热设计提供可靠的模型基础。

　　很多初级工程师在做这类封装建模时，容易直接套用直脚版本的模型修改，忽略弯脚处的尺寸公差，导致实际生产时引脚无法和焊盘对齐，或者器件本体贴装后翘起，所以建模时要严格对照实际器件的成型尺寸，明确引脚弯折的位置公差，保证模型的工程实用性，而不是仅做外观层面的还原。
