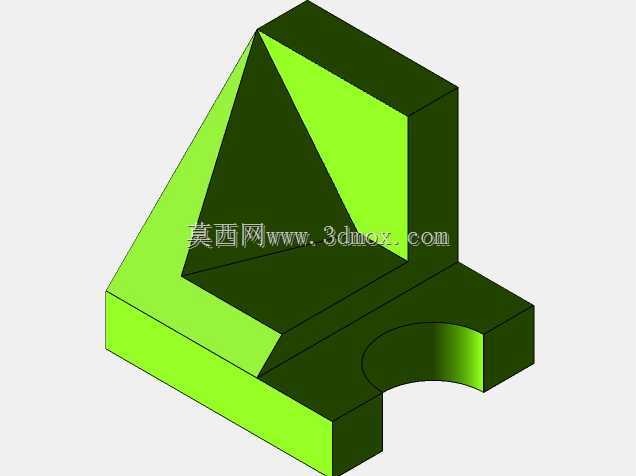

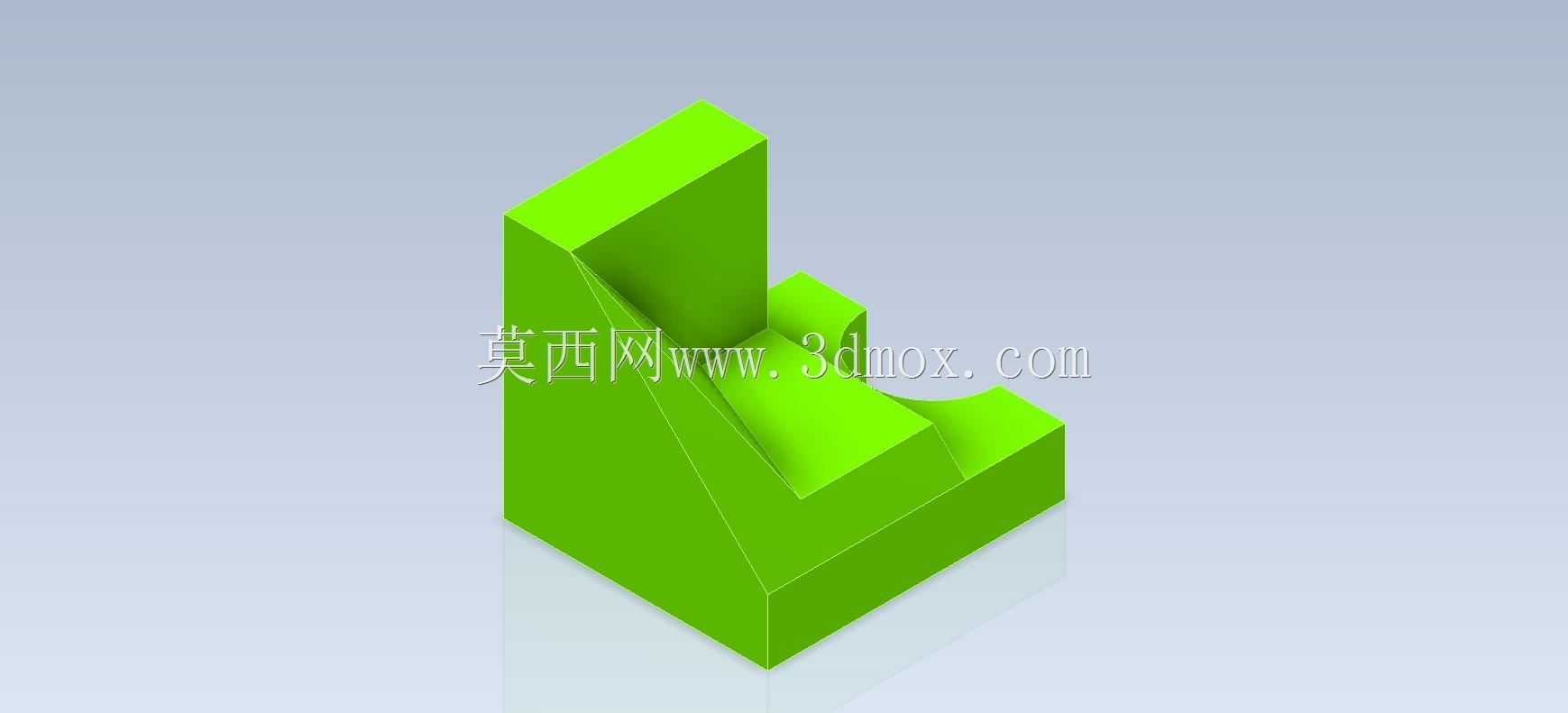

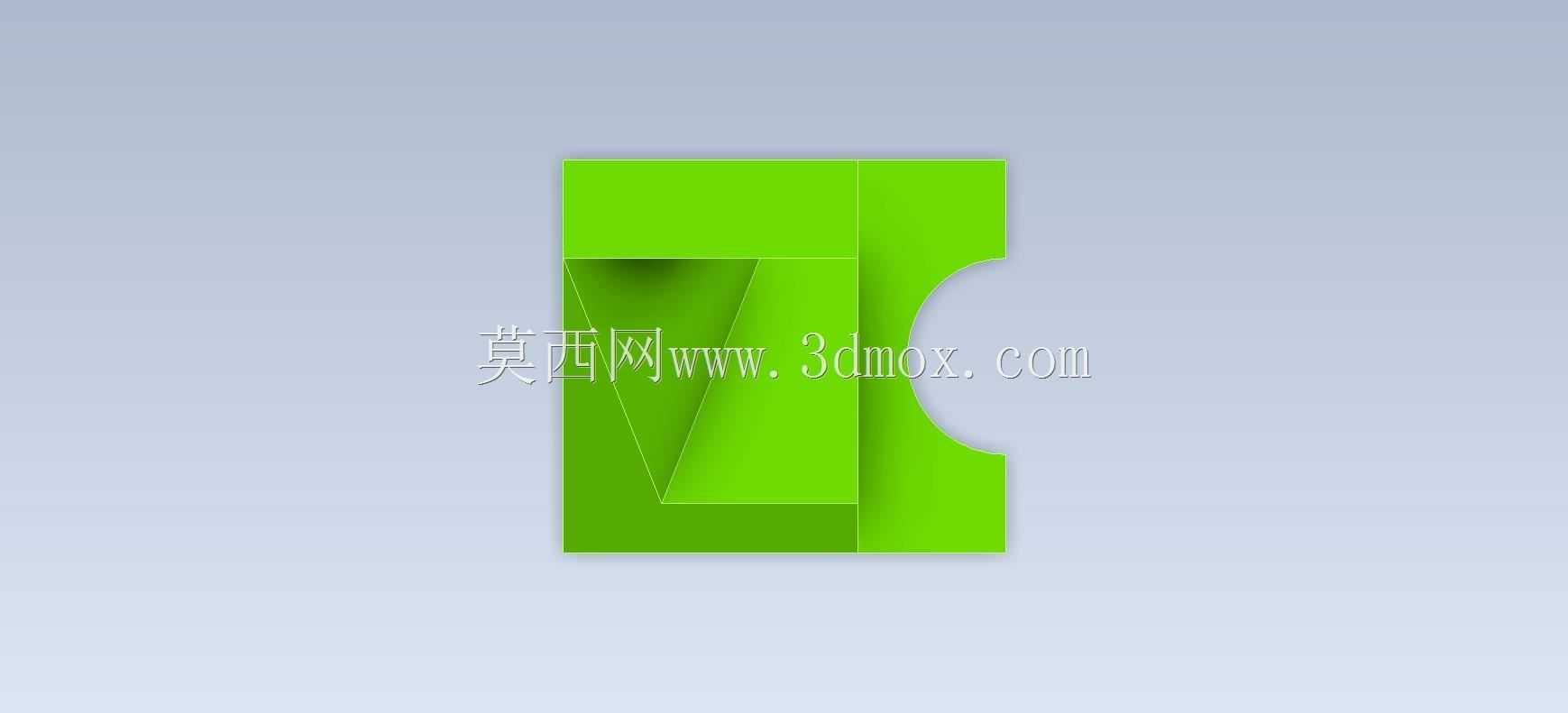

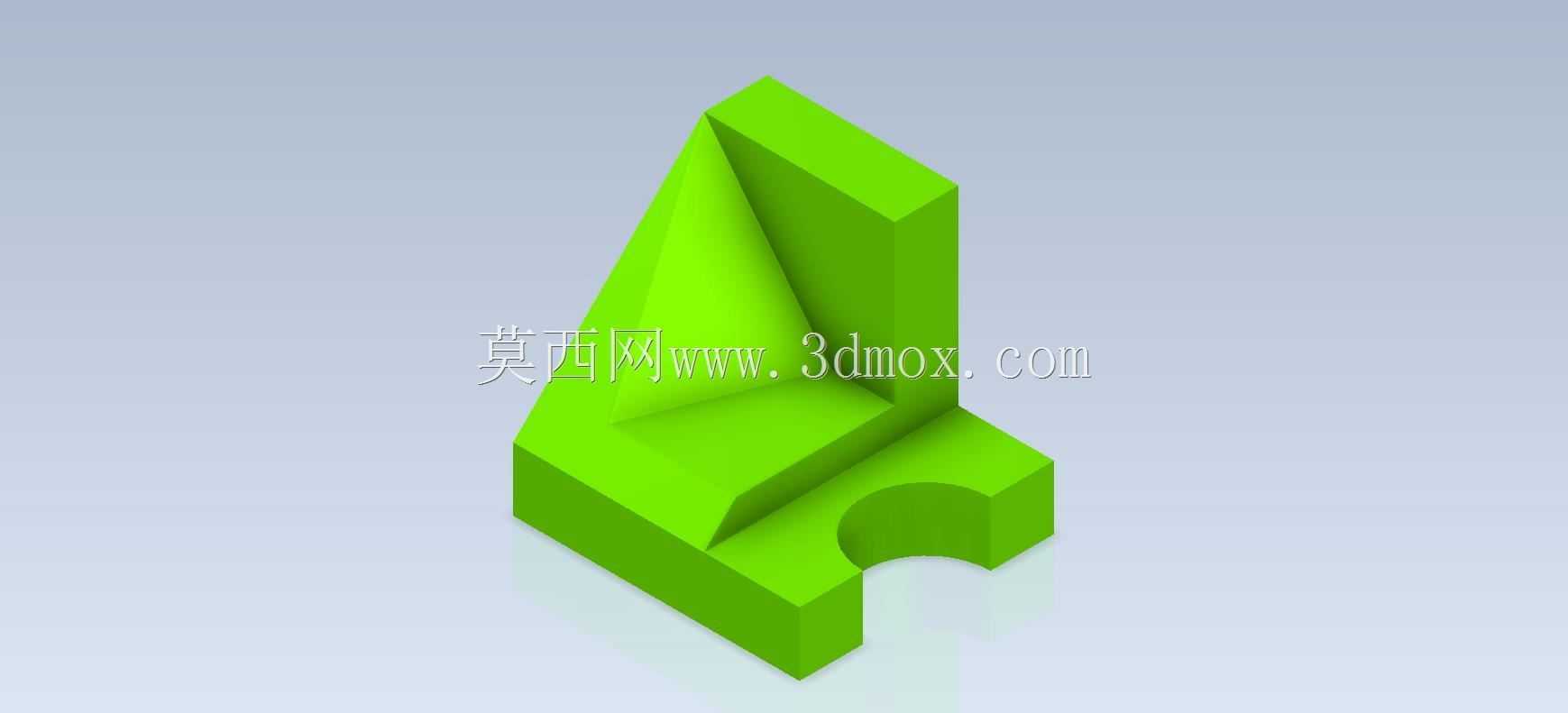

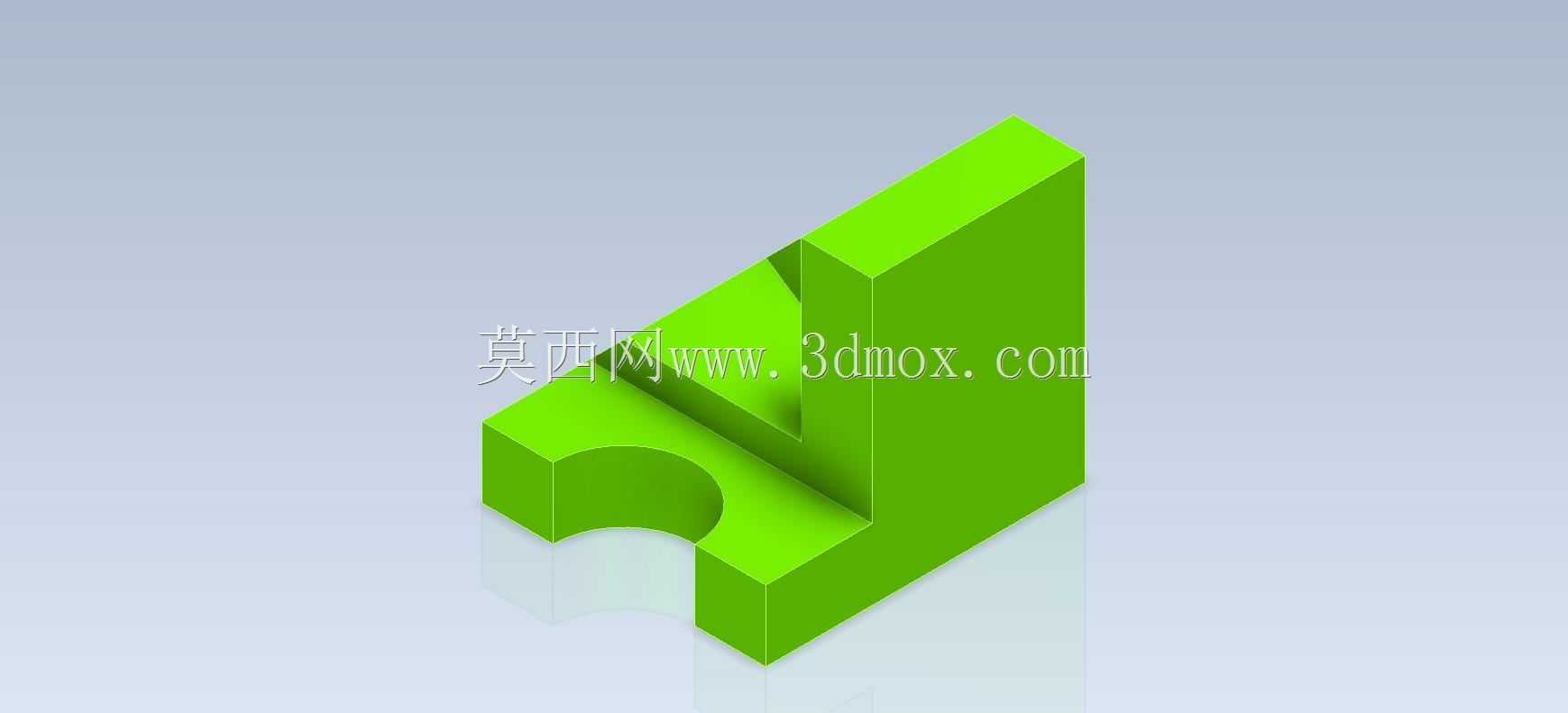

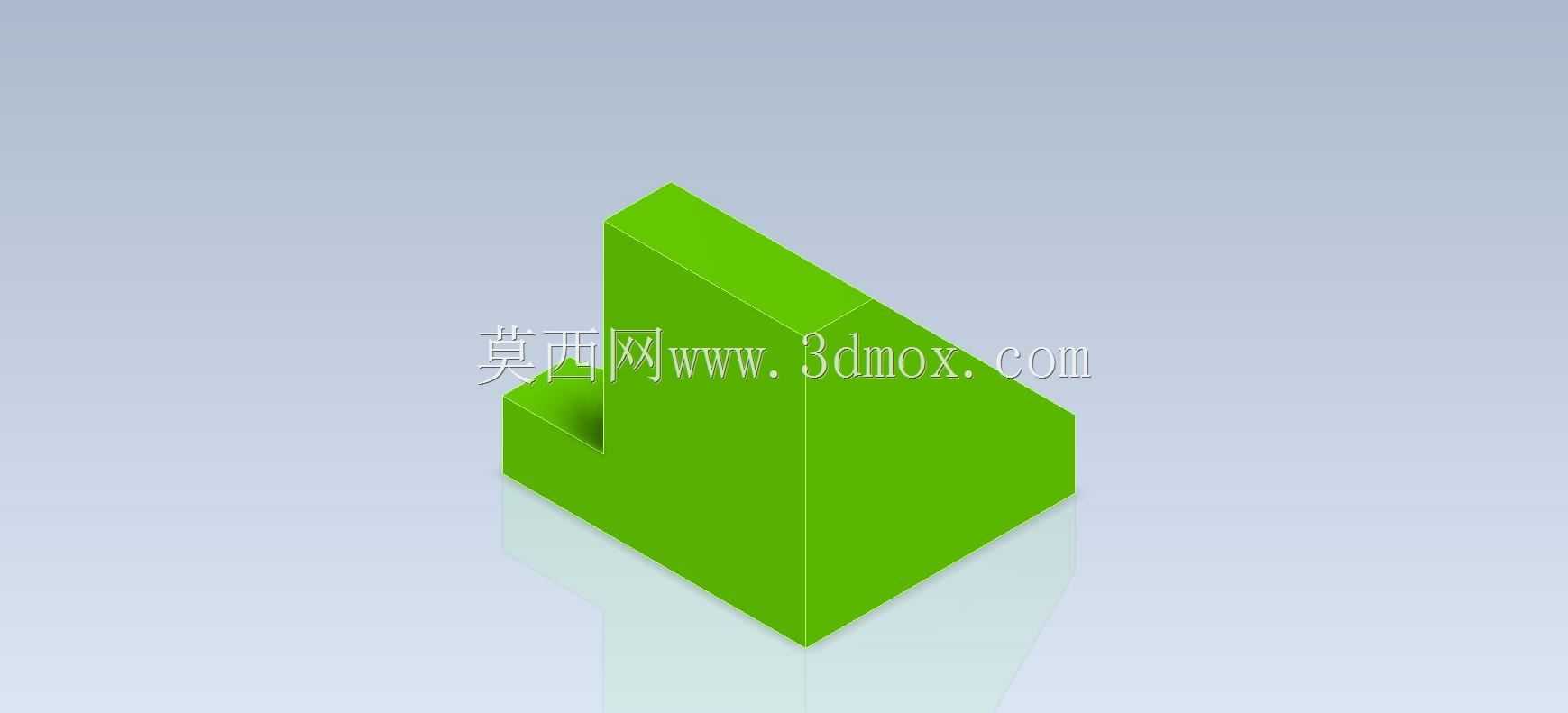

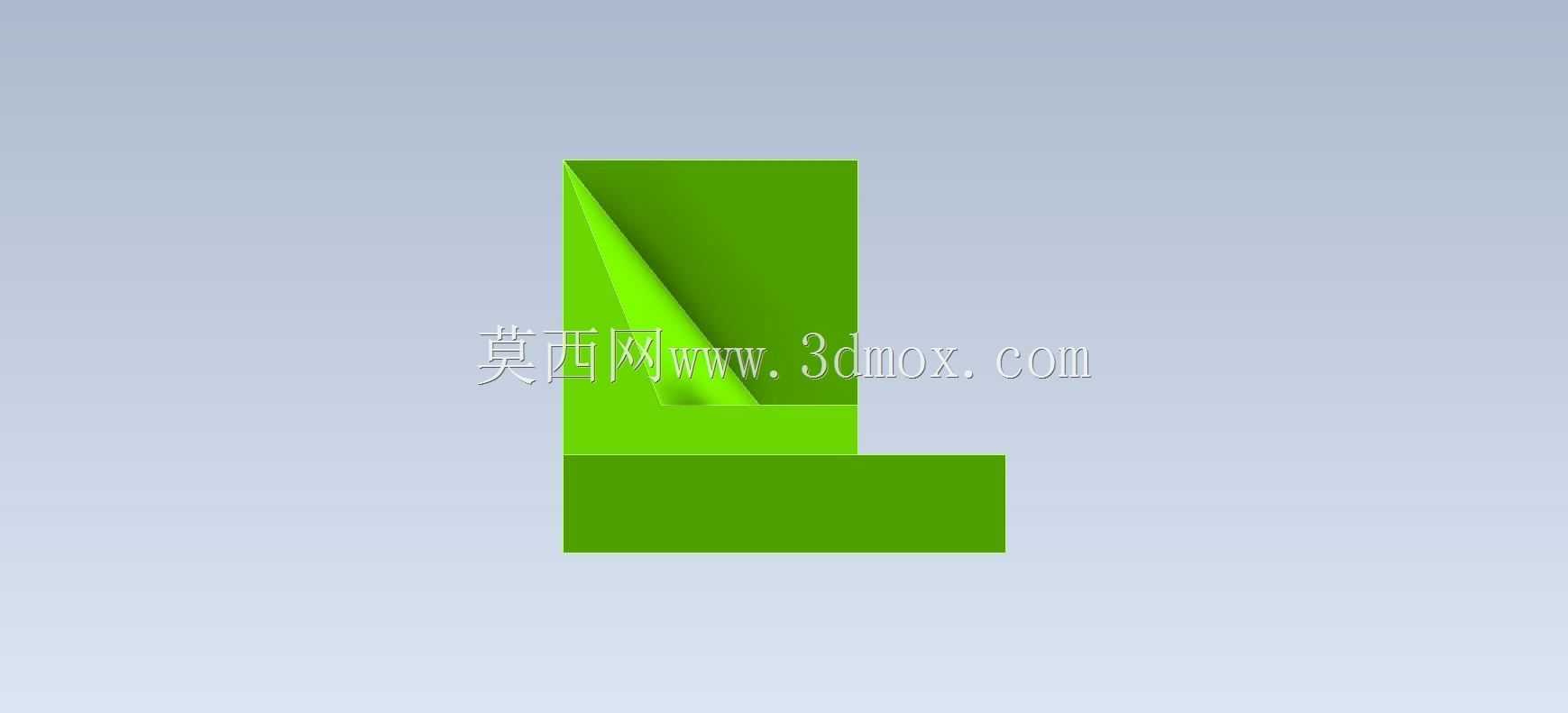

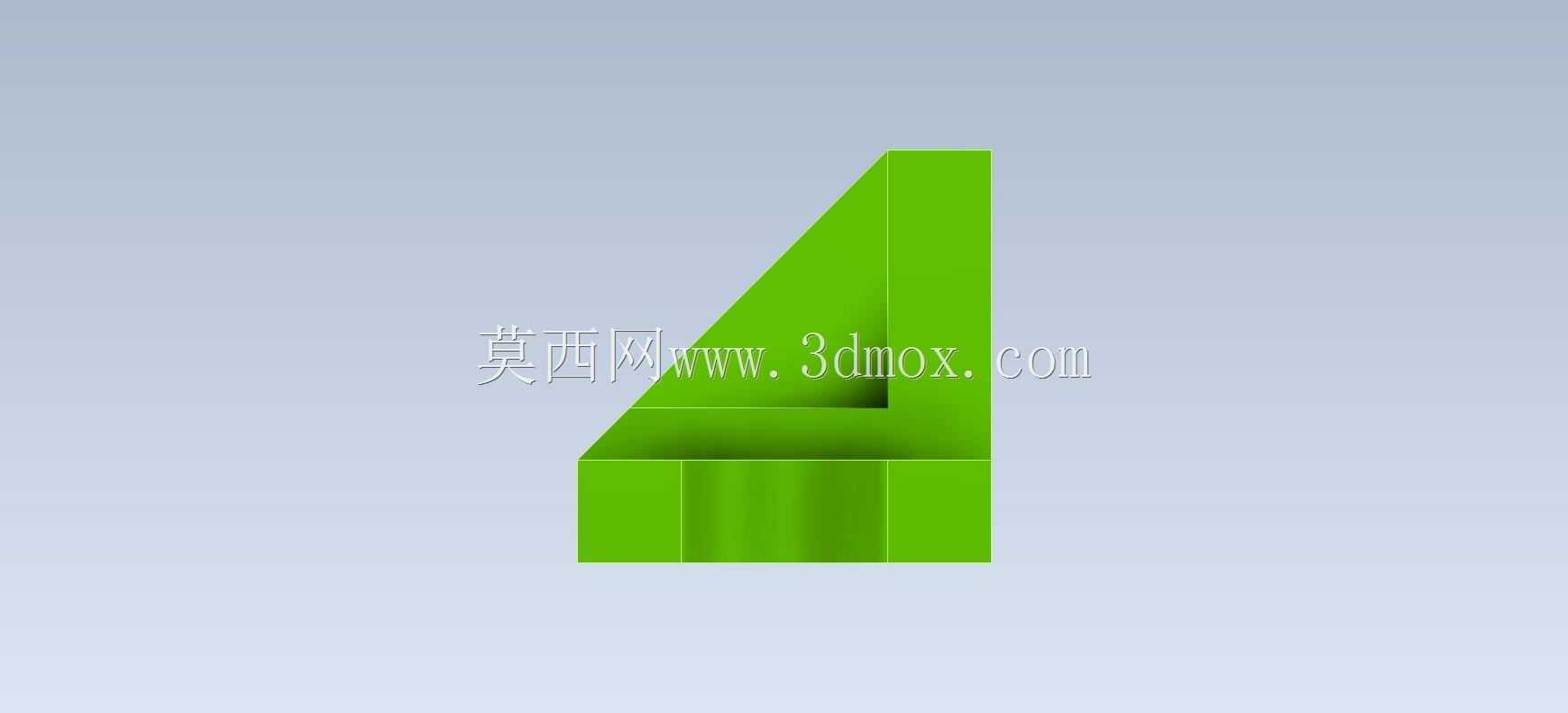

带半圆缺口角向支撑加强筋结构练习件

　　这个结构件是机床加工领域入门建模练习的典型载体，对应实际生产中角向支撑座的简化构型，日常在小型工装夹具、设备侧装支架、轻型承载角码的结构设计中经常能遇到同逻辑的设计方案。从结构功能来看，该构件主要承担垂直两个安装面之间的载荷传递作用，竖直段的立面用于贴合设备立柱或安装基准面，底部水平段用于承托上部搭载的小型功能组件，底部开设的半圆缺口并非装饰结构，实际应用中该位置用于避让安装面上的圆柱销、走线孔或者突出的轴端结构，避免安装时出现干涉，这类缺口设计在空间紧凑的设备内部安装场景中十分常见，能有效减少安装面的二次加工量，提升装配效率。

　　设计思路上，整个构件采用等壁厚的实体构型，中间的三角加强筋是核心承载结构，筋板与两个垂直立面做了等半径过渡，避免直角位置出现应力集中，在承受侧向倾覆载荷时，筋板可以将竖直面受到的弯矩均匀传递到底部的水平安装面，相比无筋的直角角座，同材料下抗变形能力能提升60%以上，完全能满足轻型承载场景的使用需求。建模过程中需要重点关注几个工程细节：首先是竖直段顶部的斜切结构，实际生产中该结构是为了避让上方相邻的运动部件，避免设备运行过程中构件与运动件发生刮碰，斜切角度需要匹配相邻部件的运动包络边界，建模时需要先确认相邻部件的运动轨迹范围再确定斜切角度，不能随意设定；其次是底部半圆缺口的圆心位置，必须与水平段的侧边保持足够的壁厚距离，避免缺口位置壁厚过薄导致安装锁紧时出现开裂，常规设计中该位置的剩余壁厚不能小于主体壁厚的0.8倍；另外所有的棱边都做了统一的小倒角处理，既可以去除加工后的锐边毛刺，避免装配时划伤操作人员，也能减少热处理过程中的应力集中开裂风险。

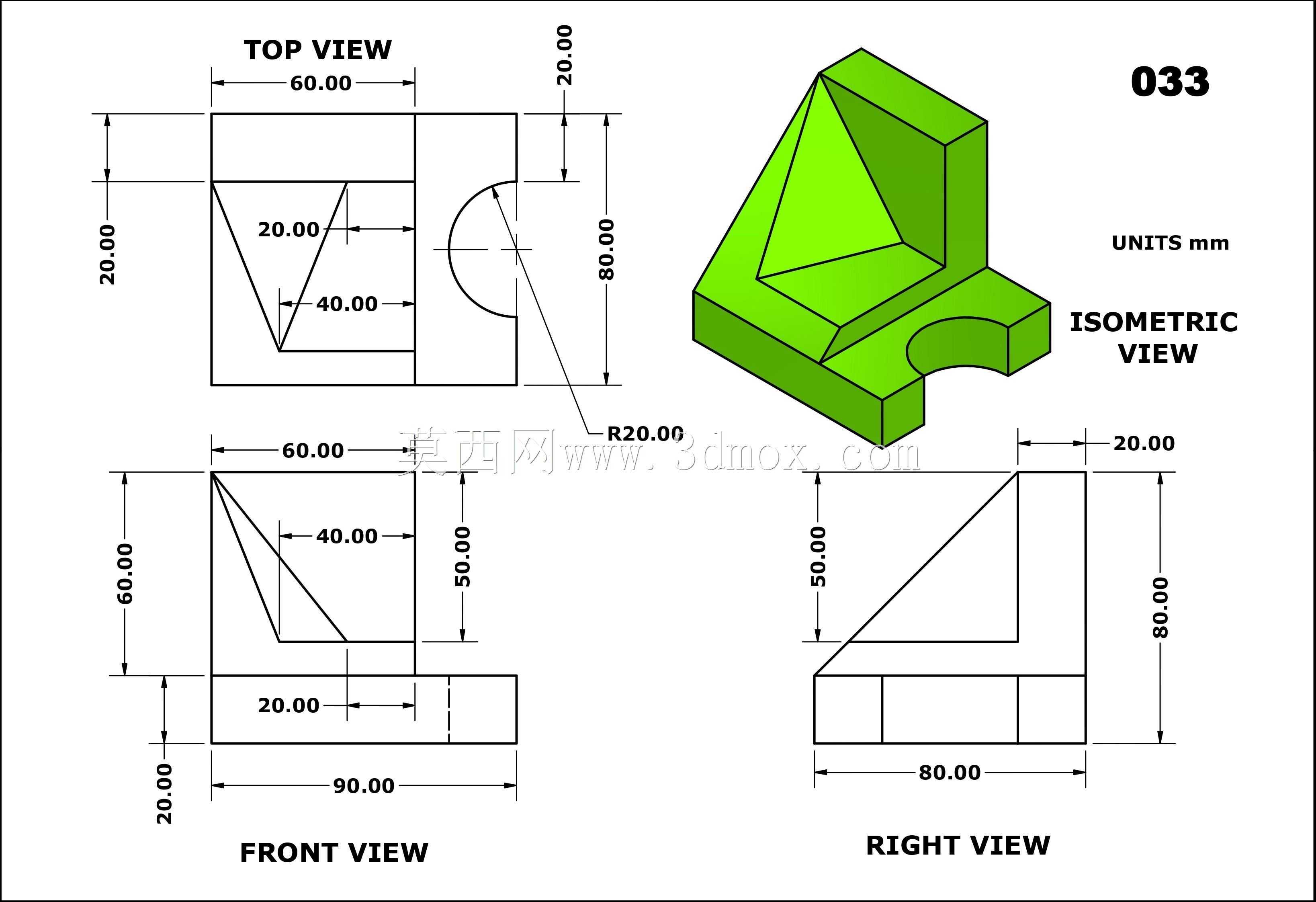

　　从安装边界来看，该类支撑件的竖直安装面通常会设置两个沉头安装孔，水平安装面根据承载需求设置2-3个安装孔，建模练习时需要预留出安装孔的凸台位置，保证锁紧螺栓的头部有足够的贴合面，不会出现螺栓头悬空的情况。外形尺寸方面，这类练习件的比例参考了实际常用的小型角座尺寸，整体长宽高比例控制在1:1:1.2左右，主体壁厚根据承载需求通常设定在3-8mm区间，加强筋的厚度与主体壁厚保持一致，避免壁厚差异过大导致注塑或者3D打印过程中出现缩痕、填充不均的问题，如果是采用金属切削加工的方式制作该零件，建模时还需要考虑刀具的加工可达性，内侧拐角的圆角半径不能小于加工刀具的半径，否则需要拆分工序或者采用电火花加工，会大幅提升加工成本。

　　在实际工程应用中，这类角支撑结构的变体十分常见，比如生产线旁的传感器安装支架、设备门板的铰链支撑座、气动元件的安装角码，都是在这个基础构型上根据安装空间、载荷大小调整壁厚、筋板数量、安装孔位置衍生而来的。做这类基础结构的建模练习，核心不是画出外形，而是要理解每一个结构特征对应的工程用途，比如为什么加强筋要做三角形而不是矩形，为什么底部要开半圆缺口而不是直接切出方槽，为什么棱边要做倒角而不是保留直角，这些细节都是实际生产中不断总结出来的设计经验，掌握这些逻辑之后，再设计同类型的承载结构时就能避免出现结构强度不足、安装干涉、加工难度过大等常见问题。建模过程中还要注意特征的先后顺序，通常先绘制两个垂直方向的基准面，拉伸生成主体的L型基体，之后添加加强筋特征，再做缺口切除、斜切切除，最后统一添加倒角和圆角，这样的特征顺序建模逻辑清晰，后续修改参数时也不容易出现特征报错，符合工程化建模的规范要求，和实际生产中从基体到细节、从整体到局部的加工顺序也能对应上，方便后续出工程图时快速标注尺寸、提取加工信息。
