机加工用异形定位连接基座结构练习件

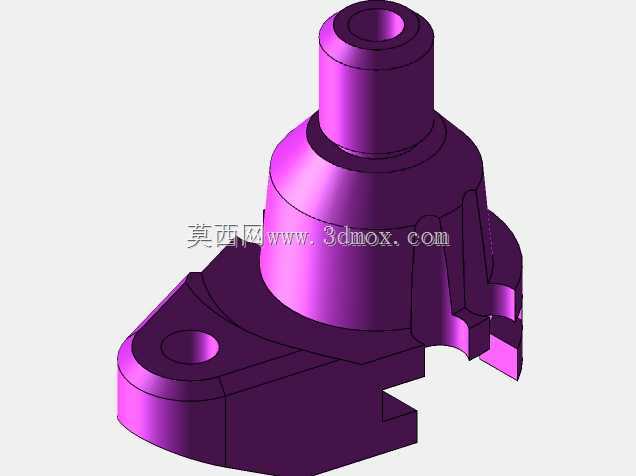

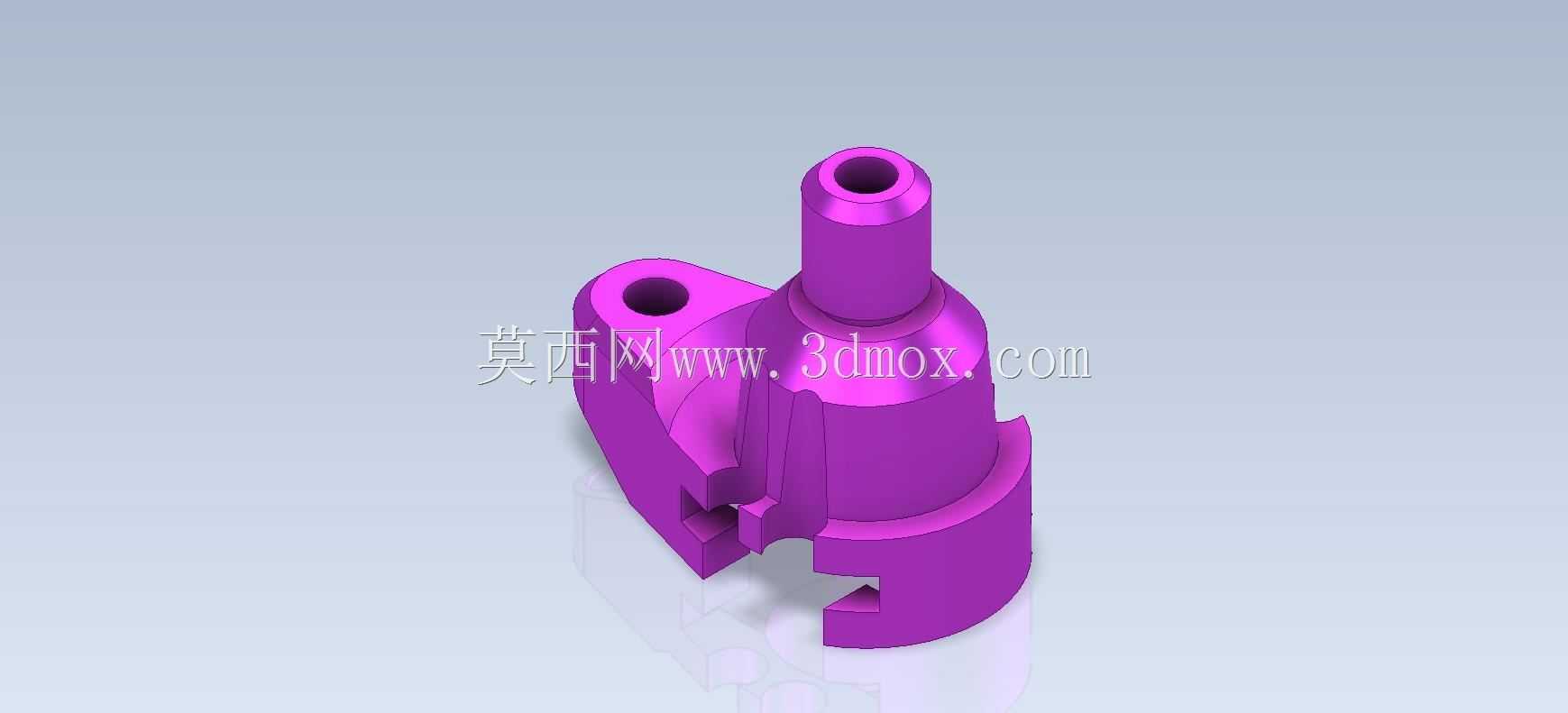

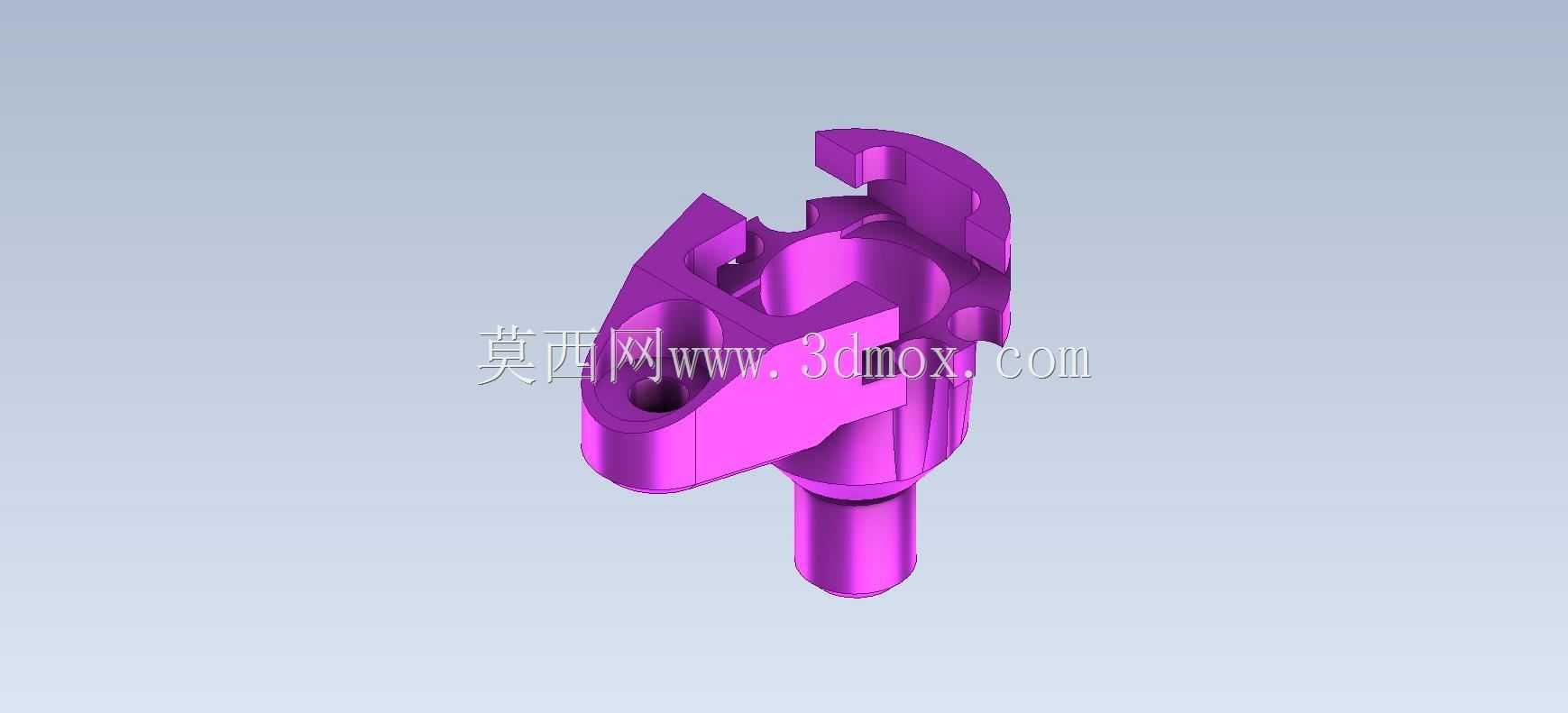

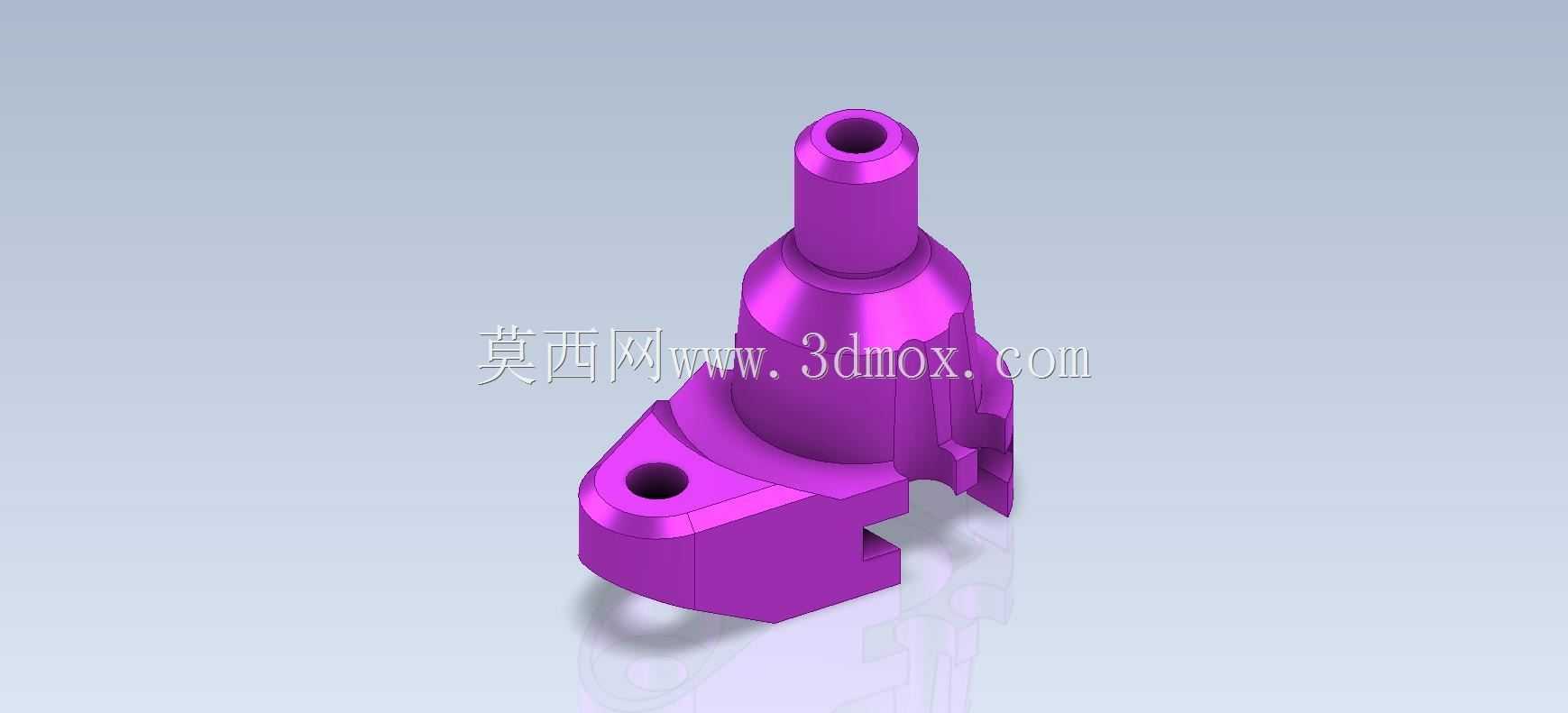

　　在普通车床的工装夹具配套体系里，这类带侧向安装耳的异形连接基座，是小型轴类零件二次装夹定位时的常用适配构件，日常多用于CA6140这类通用卧式车床的自制工装改造场景，替代标准夹具无法适配的异形工件装夹需求。从实际使用场景来看，这类构件通常安装在车床中拖板的自制夹具座上，上端的锥柱结构用于插入待加工小型零件的预制定位孔，完成径向定位，侧向带孔的安装耳则通过内六角螺钉与夹具底座锁紧，底部的开槽结构用于避让夹具座上的定位凸台，同时预留装夹时的微调间隙，避免装配时出现过定位导致的工件装夹变形。

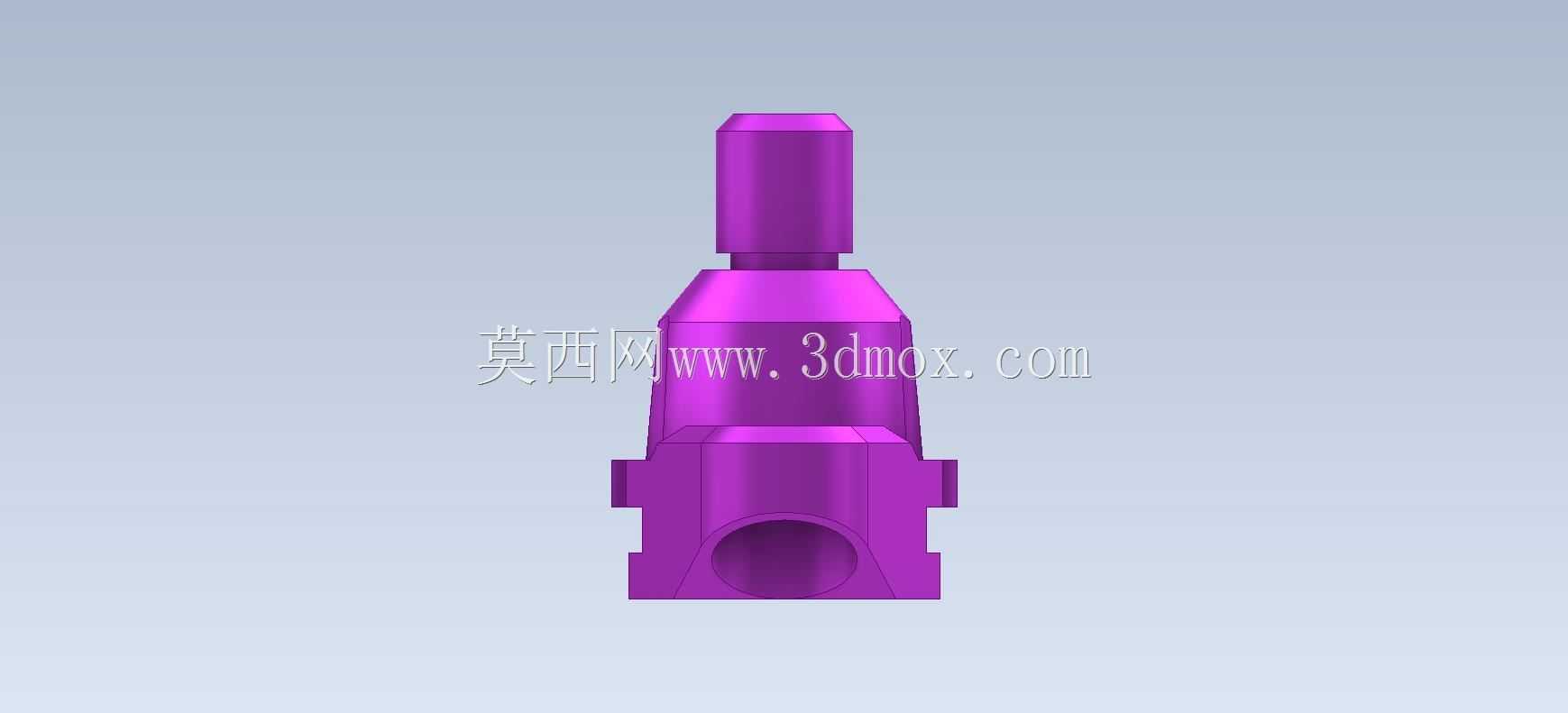

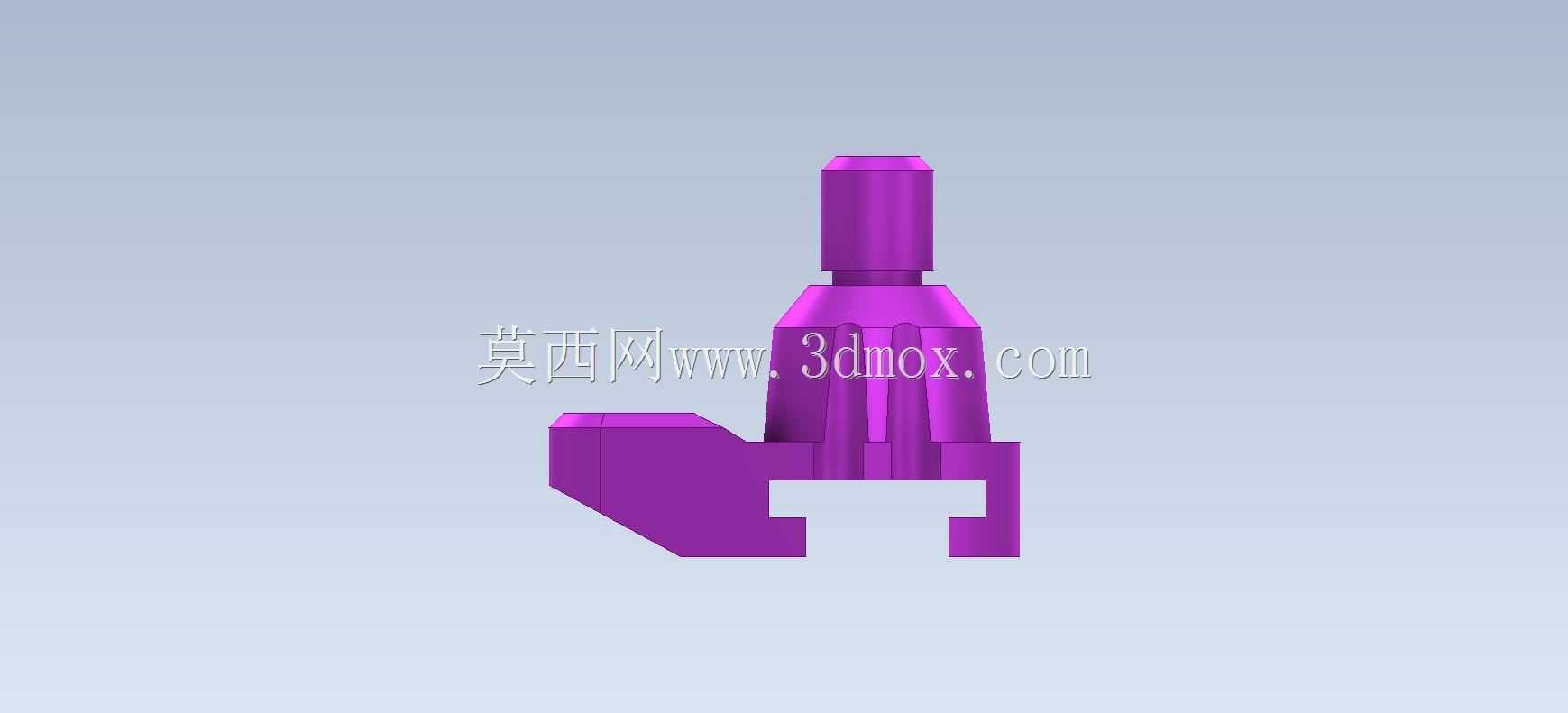

　　设计这类构件时，首先要匹配车床工装的安装边界，底部的安装平面平面度需要控制在0.02mm以内，保证与夹具座贴合时无翘曲，避免加工过程中出现振动振纹。上端的定位柱采用锥度过渡设计，锥度通常选取1:20，既可以方便工件快速套入定位，又能在锁紧后消除径向间隙，保证装夹同轴度。侧向安装耳的通孔位置需要与底部开槽的位置做尺寸链校核，保证螺钉锁紧时的压紧力均匀作用在安装平面上，不会出现单侧受力导致的构件倾斜。主体部分的变径过渡段采用圆弧平滑过渡，避免应力集中，因为车床加工时刀具切削会产生持续的交变载荷，直角过渡的位置很容易在长期使用后出现疲劳裂纹，圆弧过渡的R角通常选取3-5mm，兼顾应力分散和加工便利性。

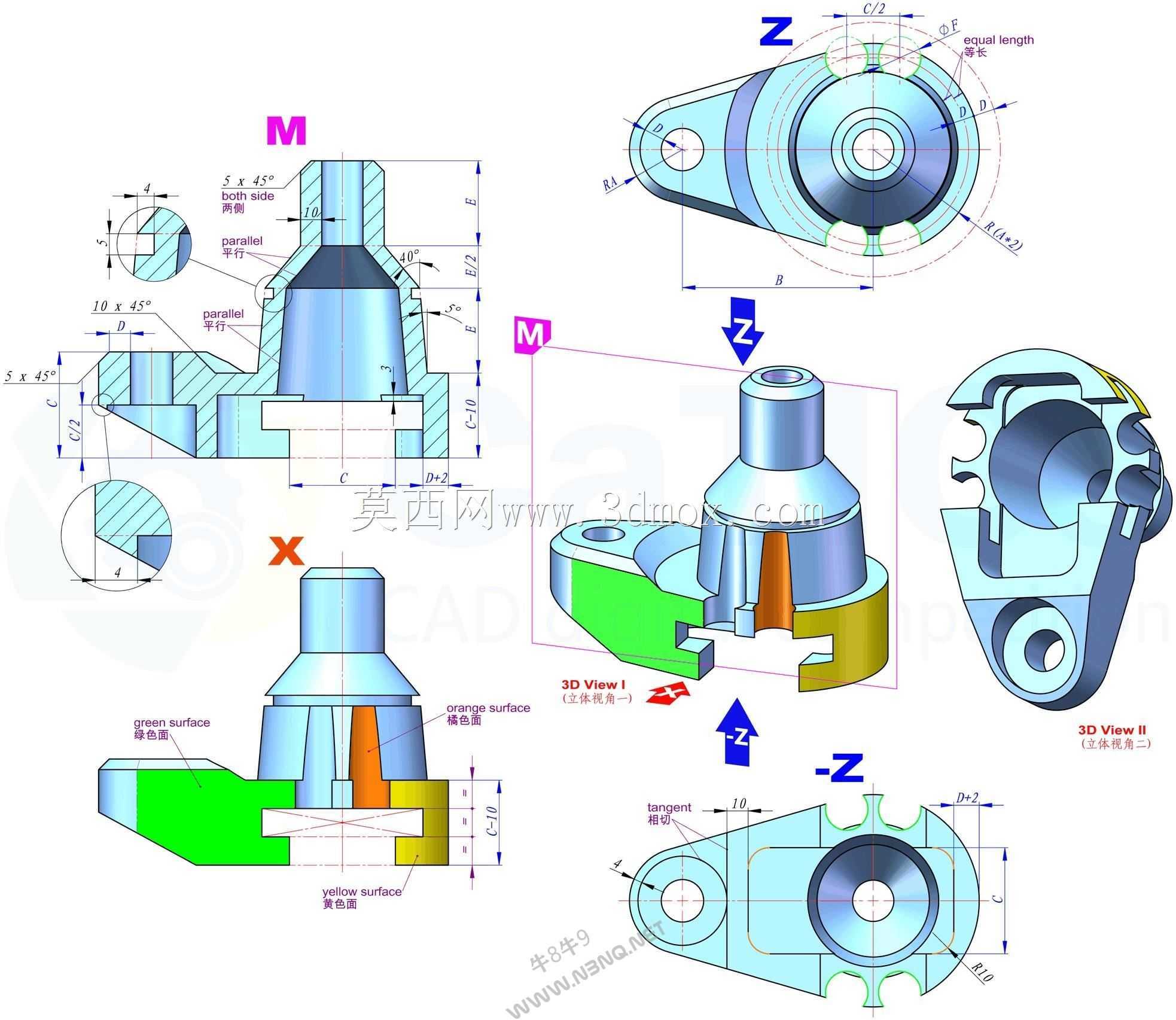

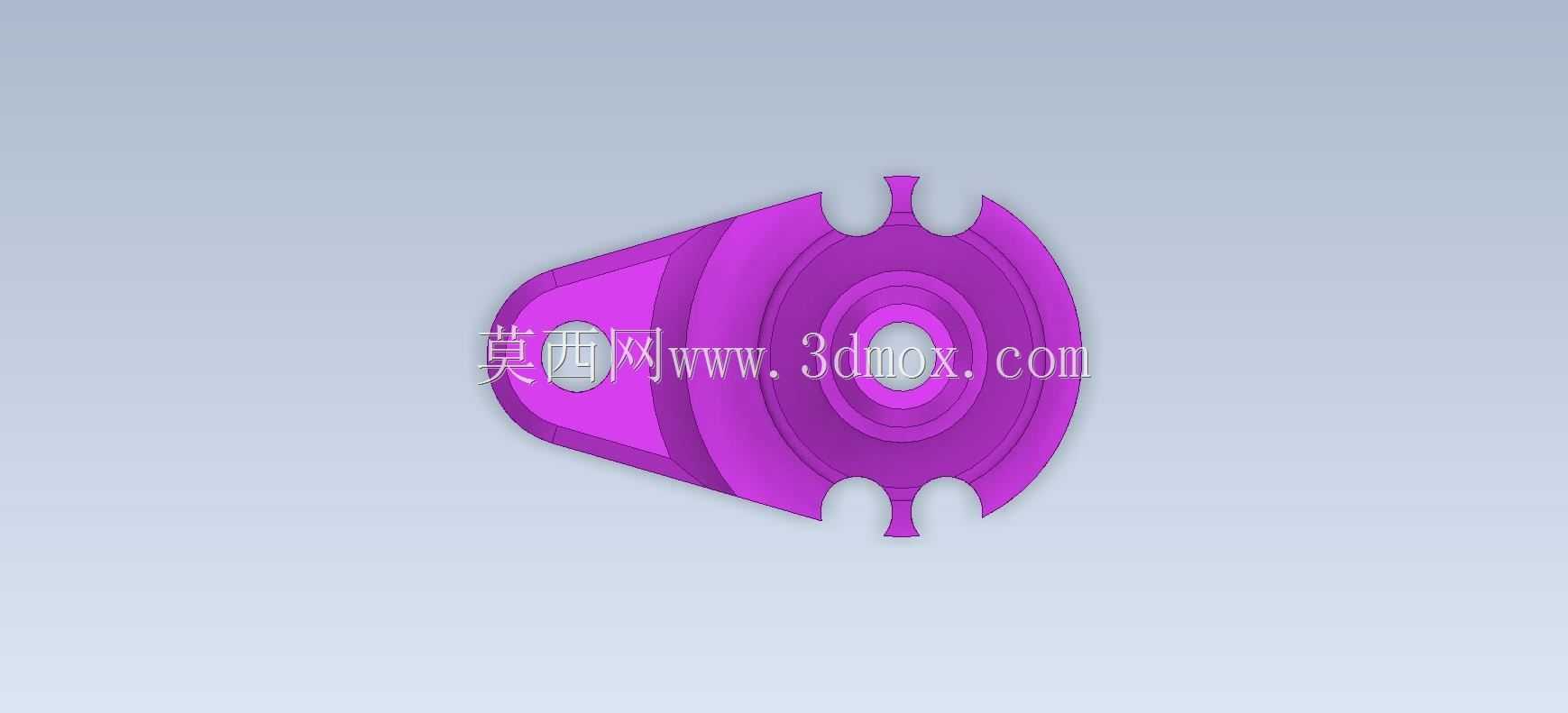

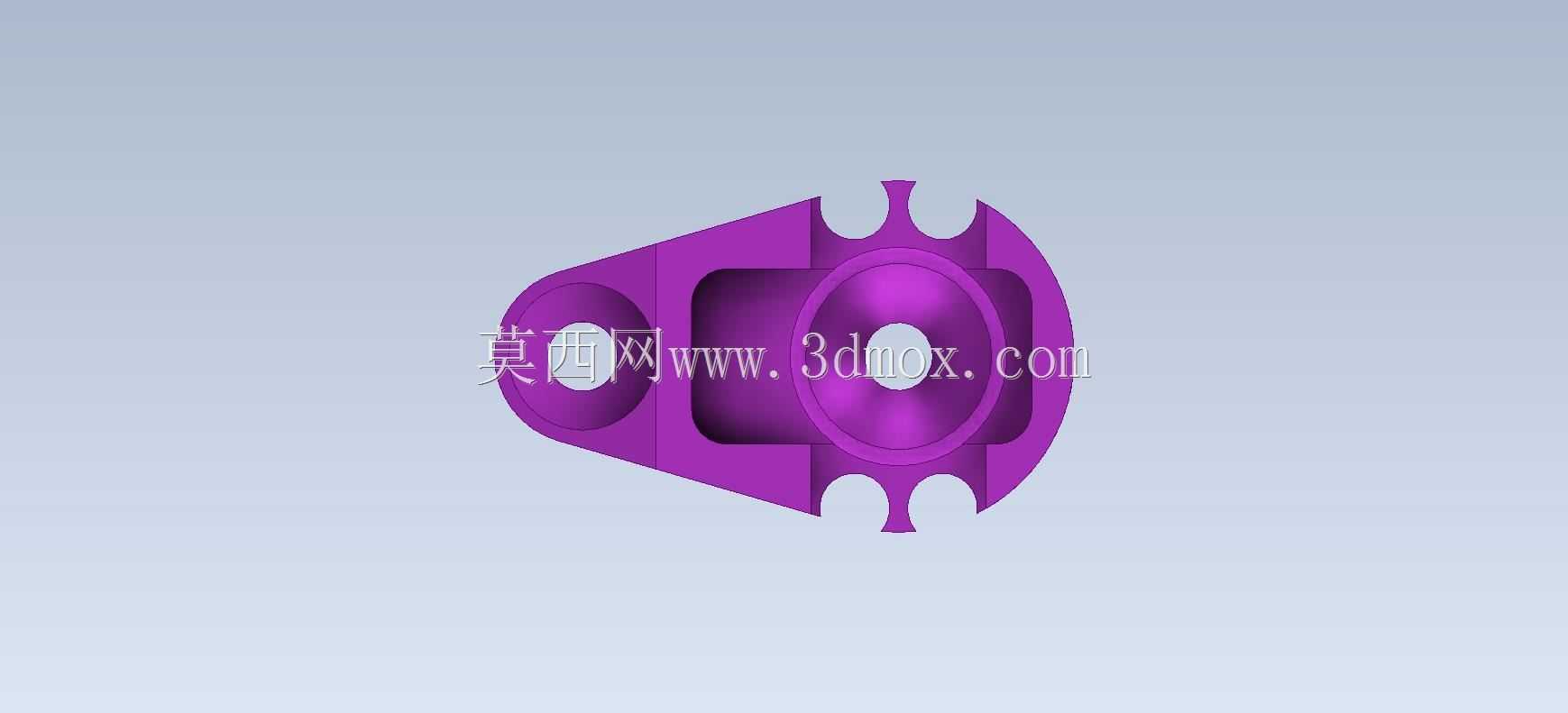

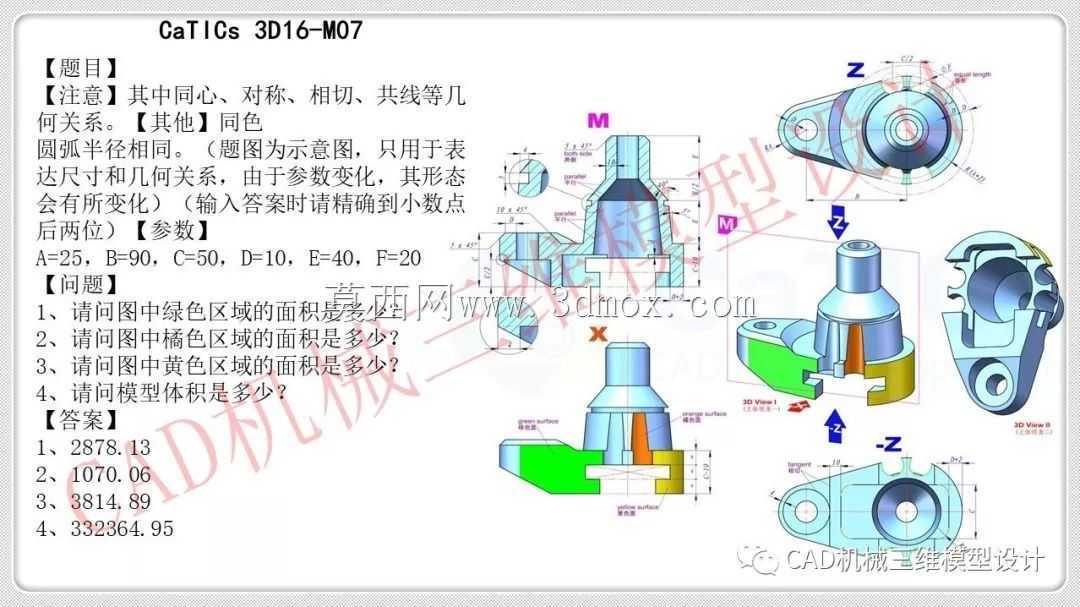

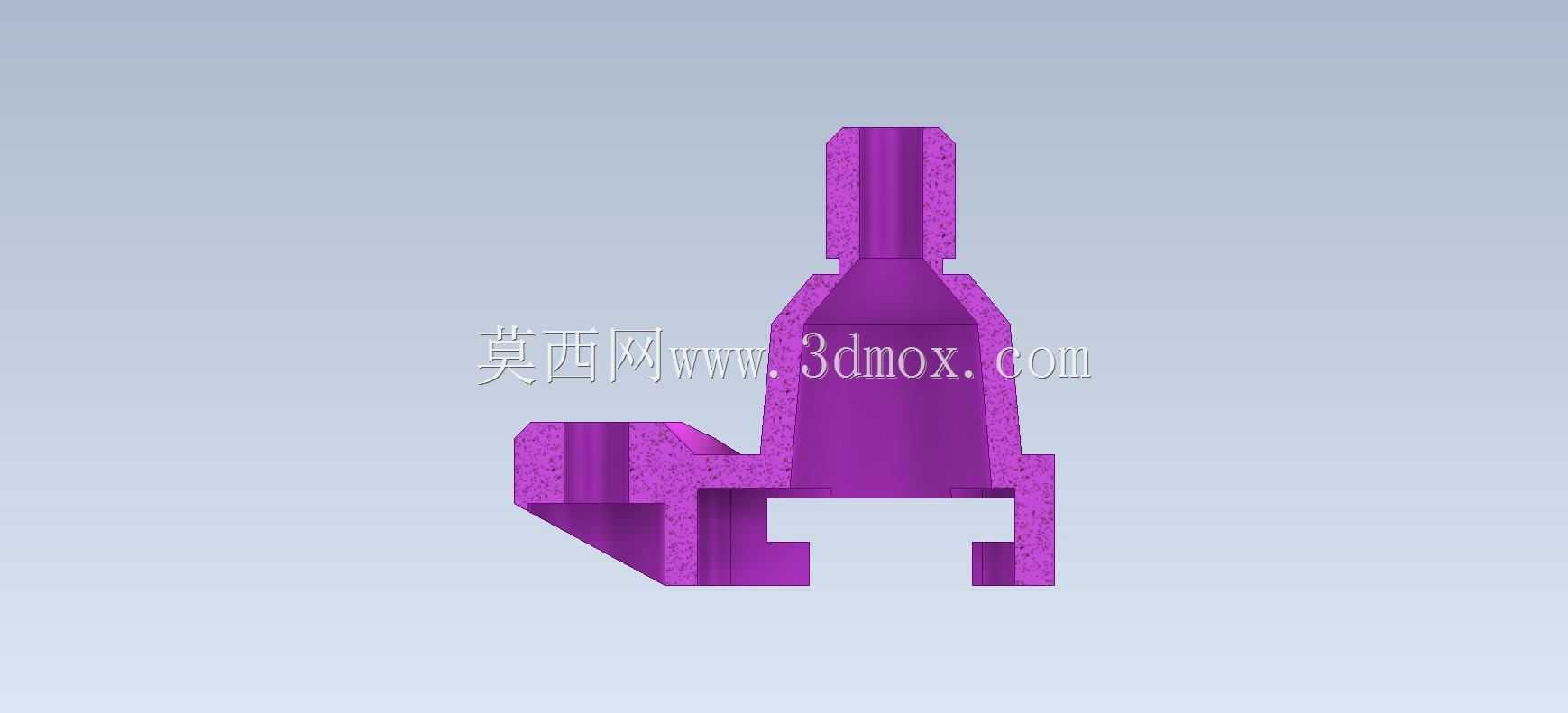

　　从建模逻辑来看，绘制这类零件首先要搭建基准坐标系，以底部安装平面为Z向零点，上端定位柱的轴线为X/Y向零点，先绘制底部的异形基体轮廓，拉伸生成基础实体后，再绘制上端的锥柱结构，通过拉伸加拔模或者旋转凸台的方式生成主体，之后切除出侧向安装耳的通孔、底部的避让开槽，最后对所有锐边做0.5mm的倒角处理，避免装配时划伤操作人员。建模过程中需要重点关注各个特征的尺寸关联：安装耳的孔中心到底部平面的高度尺寸，需要匹配常用夹具座的螺钉过孔高度，避免螺钉长度不足无法锁紧；上端定位柱的内孔深度要匹配待加工零件的定位轴长度，防止工件插入后顶死无法贴合定位面；底部开槽的宽度要比夹具座的定位凸台宽0.1-0.2mm，预留装配调整间隙，同时槽的深度不能超过基体厚度的三分之一，避免降低构件的整体刚性。

　　实际生产中这类构件多采用45号钢加工，毛坯选用圆钢或者方钢，通过车床车削上端的锥柱和内孔，再通过铣床加工底部的异形轮廓、安装耳和开槽，最后做表面发黑处理提升防锈能力。使用时需要注意，每次装夹前要清理底部安装面的切屑和油污，保证贴合精度，锁紧螺钉时要对角分次拧紧，避免单侧受力导致构件偏移，加工过程中如果出现振纹，首先要检查该基座的安装是否牢固，定位面是否有切屑垫入，这类构件作为工装的核心连接部件，其加工精度直接影响待加工零件的形位公差，尤其是同轴度和端面跳动参数，因此建模和加工时都需要严格控制各个配合面的尺寸精度和形位公差。
