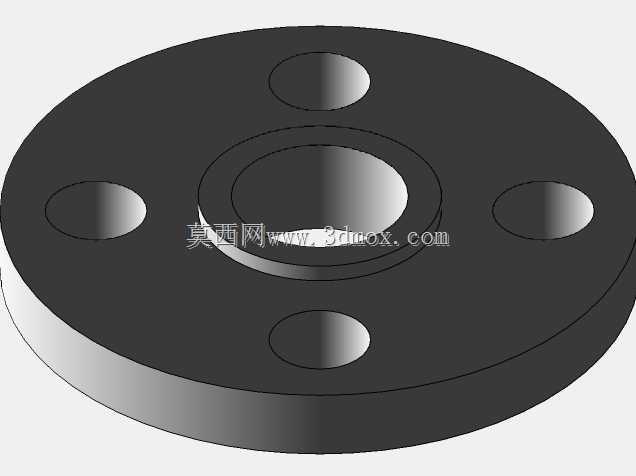

3/4英寸150LB突面带颈平焊法兰结构

　　在民用建筑给排水、化工低压输送、常规工业循环水系统的管路布设场景中，这类3/4英寸公称通径、150LB压力等级的突面平焊法兰是管路对接环节最常用的连接件之一，区别于对焊法兰的高承压适配性，平焊结构的法兰更适配压力等级不超过2.0MPa、介质温度波动区间较小的常温管路，安装时仅需将管道插入法兰内孔至指定深度后完成角焊缝焊接即可，现场施工的操作门槛更低，不需要复杂的焊前坡口处理，在中小口径管路的改扩建、日常运维更换场景中应用占比极高。从结构设计逻辑来看，该法兰采用RF突面密封结构，密封面为高出法兰盘本体的环形凸台，表面加工有标准水线纹路，装配时搭配对应压力等级的非金属垫片，依靠螺栓预紧力挤压垫片填充密封面微观间隙，

　　即可实现管路介质的静密封，这种密封结构的容错性较好，即使法兰密封面存在轻微的安装磕碰损伤，只要损伤范围不超出密封面环形区域，通过调整垫片压紧力仍可保证密封效果，大幅降低了现场安装的精度要求。法兰盘本体上均匀分布4个螺栓通孔，孔位的分度圆直径、螺栓孔孔径均严格匹配美标150LB法兰的尺寸规范，安装时可与同压力等级、同通径的阀门、泵组接口、管道端法兰实现完全互换，不需要额外加工转接件；法兰中心的内孔直径略大于对应规格钢管的外径，预留了管道插入后的焊接调整余量，可抵消部分管道预制时的尺寸偏差，降低现场配管的修配工作量。从安装边界维度考量，该法兰的整体厚度、外圆直径均经过标准化核算，安装后相邻螺栓的扳手操作空间充足，

　　不需要额外预留过大的管路安装间距，在紧凑排布的管排、设备接口密集的泵阀区域布设时，可有效压缩管路系统的整体占用空间；法兰背面与管道焊接的位置设计有平缓的过渡结构，可减少焊接应力的集中，避免长期承压运行过程中焊缝位置出现应力开裂。建模过程中，首先以法兰中心为基准绘制外圆、内孔、螺栓孔分度圆的草图轮廓，通过拉伸特征生成法兰盘的基础实体，再对突面密封面位置做凸台拉伸，按照规范要求加工密封面的粗糙度区域，螺栓孔位置做通孔切除后，对孔边、法兰外圆边缘做标准倒角处理，避免安装过程中尖锐边角划伤操作人员、损坏密封垫片；所有尺寸的公差设定均匹配管路连接件的通用公差要求，密封面的平面度公差控制在合理区间，保证虚拟装配时可与配套螺栓、垫片、

　　管道完成无干涉装配，可直接用于管路排布的干涉检查、预制件的加工出图参考。这类法兰在实际使用中，除了承担管路的连接密封作用，还可作为管路检修时的拆卸断点，需要拆解管路时仅需松开对应位置的法兰螺栓即可分离管段，不需要切割管道，大幅降低了后期运维的成本；在一些需要频繁拆卸清理的管路段，比如循环水过滤装置前后、小型换热设备的进出口，这种平焊法兰的拆装效率远高于焊接式连接结构，且多次拆装后的密封可靠性仍能满足低压管路的使用要求。需要注意的是，这类平焊法兰的刚性弱于对焊法兰，不能用于存在强烈管道振动、介质温度频繁骤变的管路场景，否则容易出现焊缝疲劳开裂、密封面泄漏的问题，在选型阶段需要结合管路的实际运行压力、温度波动范围、介质特性综合判断，避免选型不当造成后期运行故障。
