带缓冲结构北约型牵引连接部件

　　在重型装备拖挂、军用车辆编组、工业设备场内转运等场景中，牵引连接部件的可靠性直接决定了拖挂作业的安全系数，常规刚性牵引眼在起步、制动瞬间会承受极大的瞬时冲击载荷，长期使用容易出现连接部位应力集中、焊缝开裂甚至结构断裂的风险，这款带缓冲结构的牵引连接部件，正是针对这类冲击载荷工况做的定向结构优化。从实际使用场景来看，这类牵引部件主要适配符合北约标准挂接接口的轮式装备、拖挂平台，在非铺装路面拖行、重载起步、紧急制动的工况下，内置的螺旋压缩弹簧可以吸收绝大部分纵向冲击载荷，避免刚性冲击直接传递到牵引基座与被拖设备的车架结构上，有效降低连接部位的疲劳损伤概率。从结构设计逻辑来看，整体采用环眼端加缓冲段加锁紧端的三段式布局，

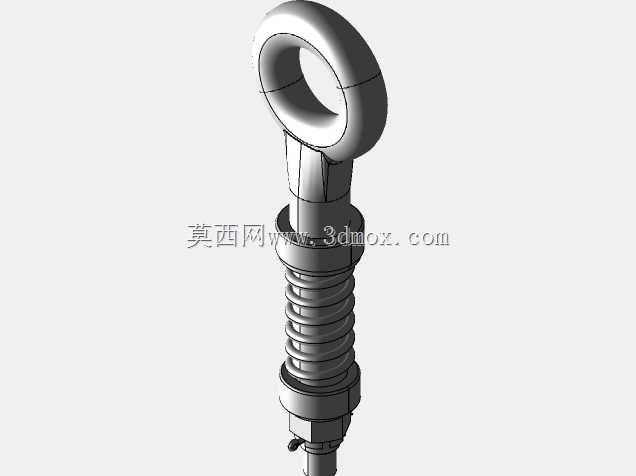

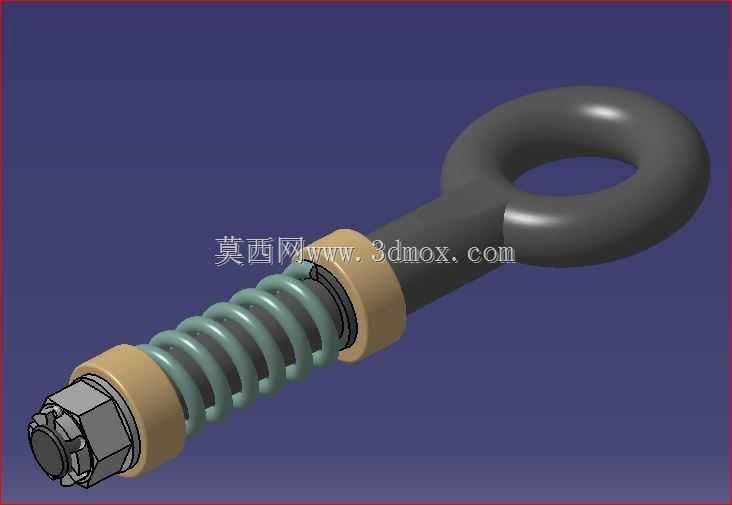

　　端部的封闭环形挂接端采用大圆角过渡结构，避免挂接时出现应力集中缺口，环眼内径匹配标准规格的北约牵引销，挂接后配合间隙控制在合理范围，既不会因为间隙过大造成行驶中挂接撞击，也不会因为间隙过小导致挂接、摘卸操作卡滞。缓冲段的螺旋弹簧采用等节距圆柱螺旋结构，两端配置硬质导向衬套，衬套与中间的连接杆采用间隙配合，保证弹簧压缩过程中不会出现偏载、卡滞的情况，衬套同时起到弹簧座的作用，避免弹簧端部直接与金属杆体摩擦造成弹簧钢丝磨损。末端的锁紧结构采用开槽螺母配合开口销的防松设计，安装时可以根据实际使用需求调整弹簧的预压缩量，匹配不同额定牵引载荷的使用场景，预紧力调整完成后穿入开口销锁止，完全避免行驶过程中螺母松动脱落的风险。从安装边界来看，

　　整个部件的轴向安装长度预留了足够的弹簧压缩行程，安装时需要保证缓冲段的活动范围内没有其他结构件干涉，弹簧完全压缩后的最小长度要满足极限冲击工况下的结构避让要求，环眼端的连接中心高度要与牵引车侧的牵引钩高度匹配，避免出现牵引角度倾斜造成的附加弯曲载荷。建模过程中对各个配合面的公差做了对应设定，导向衬套与杆体的配合采用基孔制间隙配合，保证滑动顺畅的同时控制径向晃动量，弹簧的建模参数完全符合圆柱螺旋压缩弹簧的设计标准，有效圈数、弹簧中径、钢丝直径的参数匹配额定缓冲载荷需求，端部的锁紧螺母建模还原了实际产品的开槽结构，方便后续做装配干涉检查与工程图导出。这类带缓冲的牵引部件相比传统刚性牵引眼，

　　最核心的优势就是把瞬时冲击载荷转化为弹簧的弹性势能逐步释放，在矿山设备拖运、重型工装移位、军用装备拖挂等对牵引可靠性要求极高的场景中，能大幅降低连接结构的故障率，减少因为牵引部件断裂造成的安全事故。设计时也充分考虑了维护便利性，整个缓冲结构没有采用焊接一体式结构，末端螺母拆卸后就可以依次更换衬套、弹簧等易损件，不需要整体更换整个牵引部件，降低全生命周期的使用成本。环眼部分的结构做了加厚处理，截面直径满足最大牵引载荷下的抗拉强度要求，所有棱角位置都做了倒圆角处理，避免应力集中点的出现，杆体与环眼的连接位置采用大圆弧过渡，保证力流传递顺畅，不会在连接位置出现应力突变。
