B320Lx托盘输送用平板带式输送设备

　　在离散制造的车间物流环节，托盘作为工件载具的流转效率直接决定整线节拍，这款B320Lx规格的平板带式输送设备，正是针对托盘类载具的定点输送场景开发，适配自动化产线中工序间的托盘转运、缓存位对接、上下料工位接驳等实际工况，常见于3C电子装配、汽车零部件机加工、小型家电组装等需要以标准托盘承载工件流转的生产场景，可直接对接顶升移栽机、码垛工位、人工操作位等上下游节点，避免托盘流转过程中的卡顿、偏载问题。从功能特性来看，该输送设备采用平板带作为承载接触面，相比常规滚筒输送机，接触面连续无间隙，不会出现托盘底部卡入滚筒间隙的问题，适配底部带凸起、镂空结构或者尺寸偏小的非标托盘，输送过程中托盘运行平稳，不会出现滚筒输送常见的跳动、跑偏问题；

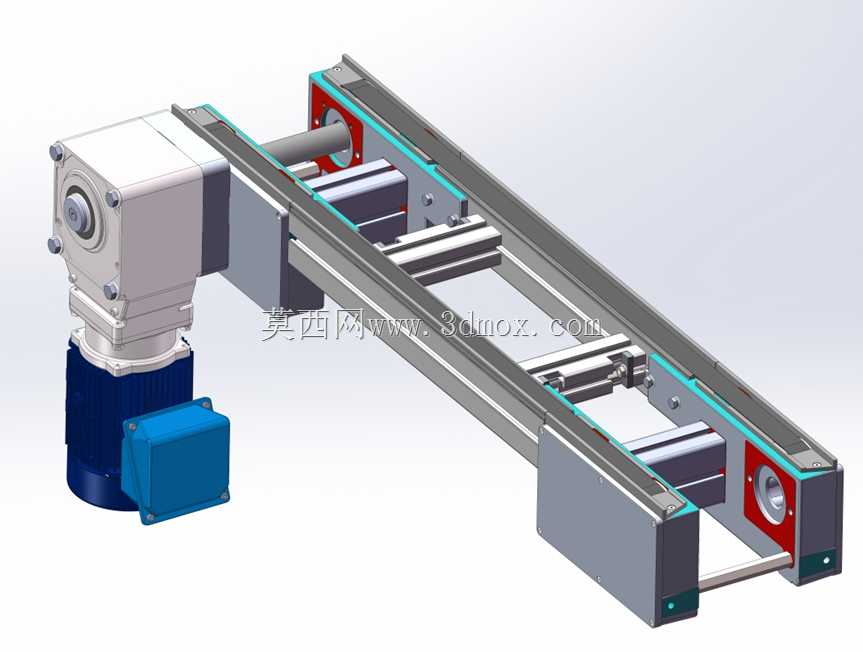

　　驱动端采用直角轴减速电机直连主动辊的结构，传动链短，传动效率高，同时减速电机自带接线盒，现场布线时可直接对接车间动力回路，无需额外增设外置接线端子，减少现场安装的布线工作量。设计过程中，主体框架采用工业铝型材拼接结构，两侧的安装侧板预留了标准T型槽，可根据现场实际需求加装传感器支架、挡停机构、导向条等附件，无需在型材上额外打孔焊接，调整工位位置时仅需松开T型螺栓即可移位，适配产线后期的迭代调整；两端的主动辊与从动辊采用带座轴承安装在侧板上，从动辊端预留张紧调节结构，皮带运行一段时间出现松弛时，仅需调节两端的张紧螺栓即可调整皮带张紧度，无需拆解主体结构，日常维护便捷。从安装边界与尺寸适配来看，该设备的有效输送宽度为320mm，

　　可适配底面宽度在280-310mm之间的标准托盘，线体的高度可根据对接设备的高度调整支撑脚的伸缩量，支撑脚底部带防滑减震胶垫，安装时无需预埋地脚螺栓，直接放置在硬化车间地面即可，若需要对接高空输送线，也可更换为加高型支撑腿或者搭配铝型材支架固定；线体的长度可根据实际输送距离拼接，单段标准长度可覆盖1-6米的输送区间，长距离输送时可多段拼接，段与段之间的对接处采用过渡板衔接，避免托盘经过接缝时出现卡顿。传动结构上，主动辊表面做滚花处理，增大与皮带之间的摩擦力，避免重载托盘输送时出现皮带打滑问题；皮带下方设置有支撑托板，托盘承载工件重量较大时，托板可直接承接皮带传递的载荷，避免皮带长时间受重载出现下垂变形，延长皮带的使用寿命；

　　两侧的导向条采用耐磨高分子材料制作，与托盘侧面的接触摩擦力小，长期运行不会刮花托盘侧面，同时导向条的位置可根据托盘的实际宽度调整，适配一定尺寸范围内的托盘偏差。在实际选型应用中，该输送设备的输送速度可通过搭配变频电机实现0-15m/min范围内的无级调速，可根据整线的生产节拍调整输送速度，若需要实现托盘的定点停靠，可在侧板对应位置加装光电传感器与气动挡停器，传感器检测到托盘到位后触发挡停器升起，阻挡托盘继续前进，待上下游工位给出放行信号后挡停器落下，托盘继续向下一工位流转；若需要实现托盘的90度转线，可在该线体对应位置预留顶升移栽机的安装空位，线体框架在设计时已预留移栽机构的安装空间，无需额外切割修改框架结构。设备的驱动端设置有过载保护结构，当托盘卡滞导致负载超过减速电机的额定扭矩时，传动端的摩擦离合器会打滑，避免电机堵转烧毁，同时可触发过载信号反馈给产线控制系统，提醒运维人员及时排查卡滞故障；所有转动部位的轴承均采用密封型深沟球轴承，车间内存在少量切削液、粉尘的工况下也可长期稳定运行，无需频繁加注润滑脂。
