320mm规格方形输送机承载托盘

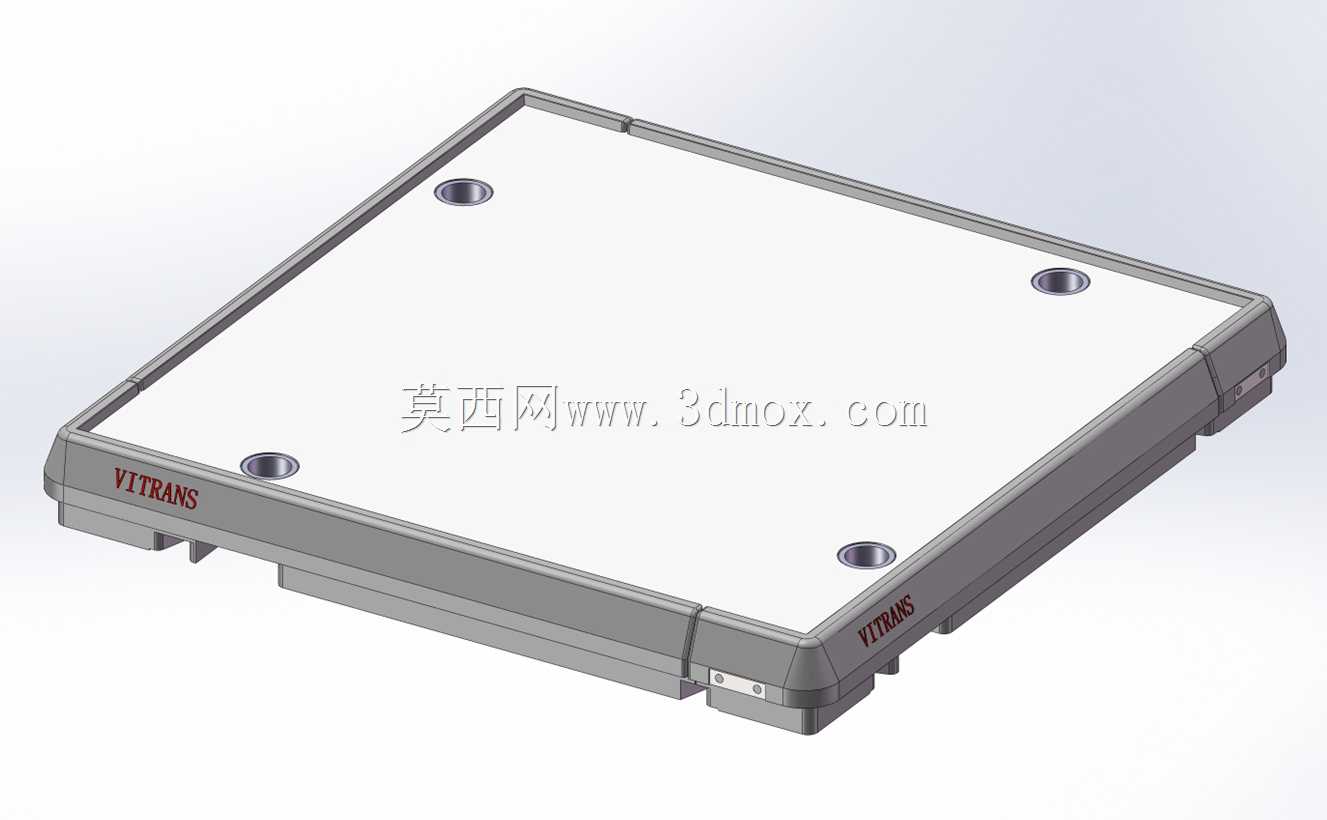

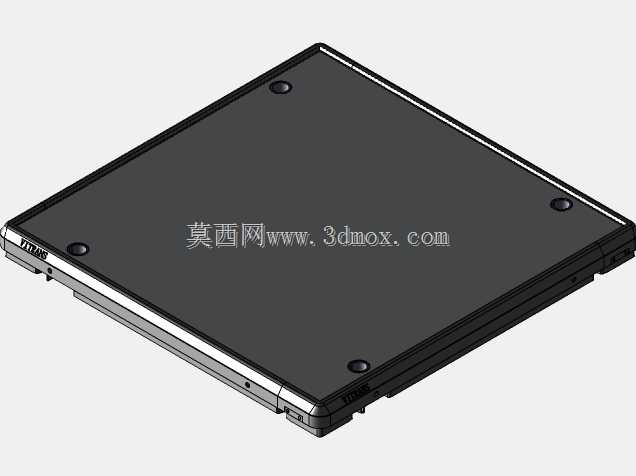

　　在自动化输送线的布局设计中，承载托盘是衔接输送设备与工位工装的核心配套部件，这类方形托盘主要适配平皮带输送、倍速链输送等常规连续输送场景，常见于3C电子装配、小型五金零件加工、汽车零部件分装等产线的物料流转环节，承担工件定位承载、工位间平稳转运的作用，避免工件直接与输送面接触产生刮擦，同时统一的外形基准也能适配全线的阻挡、定位、顶升旋转机构的作业需求。这款方形托盘的外形尺寸为320mm×320mm，整体采用方正的围边式结构，盘面为平整的实心承载面，四周设置凸起的围边结构，能够避免输送过程中工件或放置在盘面上的工装治具出现滑移脱落的问题，盘面四个角区域设置了内嵌式的定位孔，可配合工位上的定位销实现托盘的精准停靠定位，

　　定位精度能够满足常规自动化装配、检测工位的重复定位要求，不需要额外增加复杂的定位辅助结构。托盘侧边设置有与输送线接触的导向支撑结构，底部的支撑边高度经过匹配设计，能够适配常规倍速链、平皮带输送线的承载轨道高度，安装时不需要对现有输送线的轨道结构做额外改造，直接放置在输送面上即可随线体运行。托盘侧面印有品牌标识的区域做了内嵌式的凹槽设计，标识不会因为输送过程中的剐蹭出现磨损，同时侧边的边角位置做了圆弧过渡处理，避免托盘在输送线弯道位置或者相邻托盘对接时出现卡滞、磕碰的问题，能够有效降低线体运行的卡料故障概率。从结构设计的角度来看，这款托盘采用了分体式的组装结构，围边与盘面通过紧固件连接，相比一体注塑或者焊接的托盘结构，

　　局部出现磨损后可以单独更换对应的围边部件，不需要整体报废托盘，能够降低产线的长期运维成本。盘面的承载能力按照1kg/cm的有效载荷设计，能够满足大部分中小型工件的承载需求，盘面平整无凸起结构，用户可以根据自身的工件定位需求，在盘面上加装定制的工装治具、定位块或者缓冲垫，不需要对托盘本体做二次加工破坏原有结构。在实际产线应用中，这类标准尺寸的托盘可以适配不同节拍的输送线，不管是连续运行的输送线还是间歇式运行的装配线，都能够稳定实现工件的流转，托盘的整体厚度控制在合理范围内，不会占用过多的线体垂直空间，对于线体旁的顶升、移栽机构的行程要求更低，能够降低配套机构的设计难度。托盘的四个定位孔采用了统一的孔位间距设计，

　　同规格的托盘可以实现通用互换，产线扩容或者托盘损耗补充时不需要重新调整工位的定位机构位置，能够减少产线调整的工作量。在输送线的上下料工位，托盘的平整围边也能够适配机械手的抓取定位，不管是采用夹爪夹取侧边还是采用吸盘吸取盘面，都有足够的操作空间，不会出现结构干涉的问题。对于结构设计人员来说，这类标准托盘的三维模型可以直接导入到输送线的整体装配模型中，用来校验线体上阻挡器、止挡机构、顶升机构、移栽机构的安装位置是否存在干涉，也可以用来模拟托盘在线体上运行的轨迹，验证弯道、分流合流位置的通过性，避免实际安装时出现尺寸不匹配的问题。在做产线方案设计时，直接调用这类成熟的标准托盘模型，也能够减少重复建模的工作量，把更多的精力放在线体的流程规划和机构优化上。托盘的侧边支撑结构做了耐磨设计，与输送链接触的位置采用了耐磨的接触面处理，长期运行不会出现过度磨损导致的托盘倾斜问题，能够保证工件在输送过程中的平稳性，对于有平面度要求的检测工位来说，托盘自身的盘面平面度控制在合理范围内，不会因为托盘变形导致检测结果出现偏差。
