B320规格托盘输送用AC2链式输送设备

　　在离散制造的产线布局、仓储物流的托盘转运环节，重载托盘的平稳输送一直是线体设计的核心痛点，这款适配320mm宽度托盘的链式输送设备，正是针对中重载托盘的工位间转运需求开发的专用输送单元。从实际应用场景来看，这类链式输送机常嵌入整线托盘输送系统，承担机加工工位上下料、装配线工序流转、仓储端出入库接驳的输送任务，相比皮带输送，链条传动的刚性更强，承载冗余量更高，面对带工装夹具、加工工件的重载托盘时，不会出现皮带打滑、蠕变的问题，长期运行的输送定位一致性更有保障。

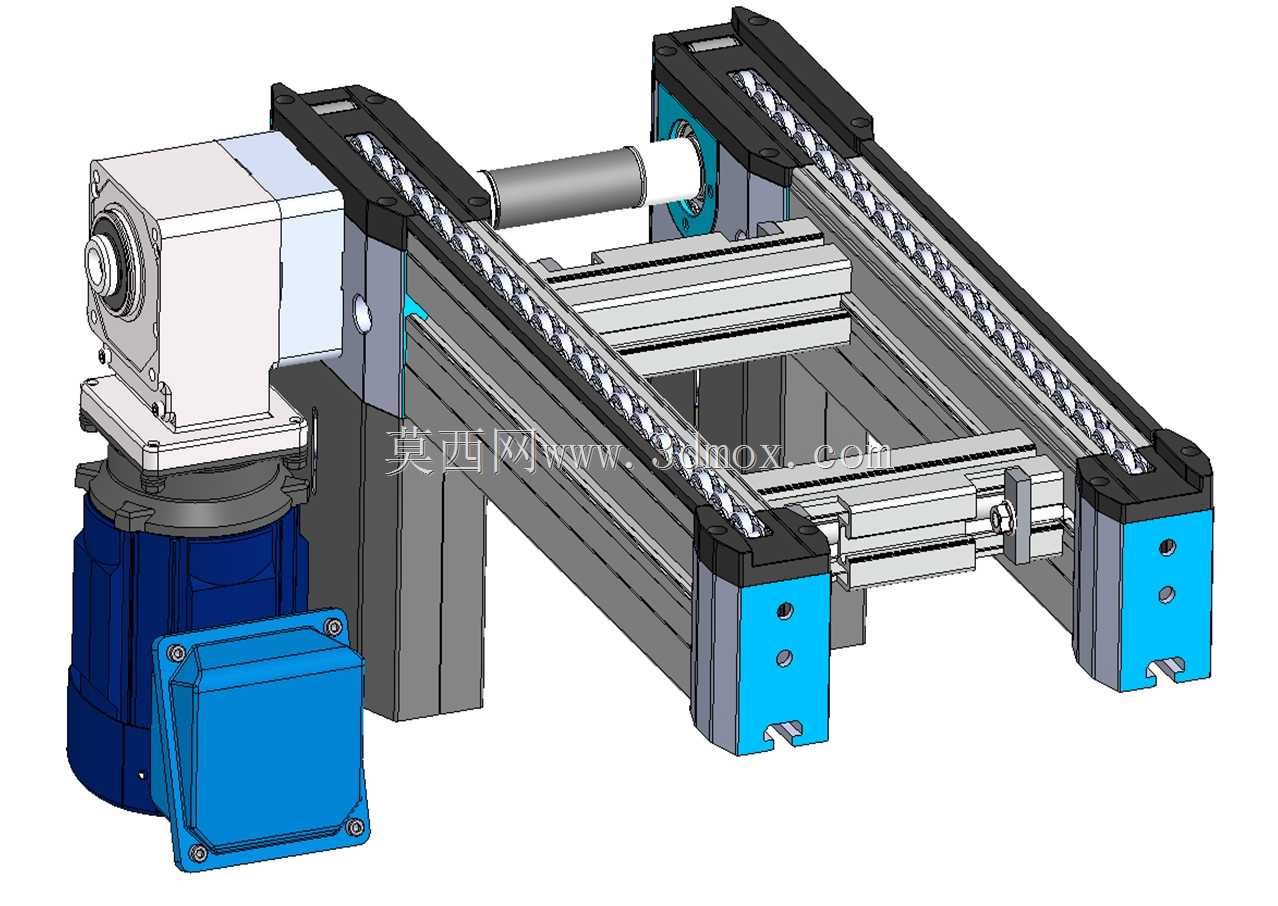

　　从功能特性上看，这款输送设备采用双侧链条同步驱动的结构，动力端集成了减速电机直连的传动结构，动力输出轴直接带动主动链轮转动，从动端设置张紧调节结构，可在长期运行链条出现磨损伸长后，快速调整张紧量，避免链条跳齿、传动卡顿的问题。输送面的链条采用带承托滚轮的专用输送链条，托盘放置在链条上时，接触面积均匀，不会出现托盘局部受力变形的问题，同时链条运行过程中滚轮沿内置导轨滚动，运行阻力小，传动噪音低，适合车间内长期连续运行的工况。设备的支撑框架采用工业铝型材拼接结构，兼顾结构刚性与组装灵活性，侧边的安装支脚预留了标准安装孔位，可直接与其他线体模块、机架支架对接固定，不需要额外做复杂的转接加工。

　　设计思路上，这款设备优先考虑了重载工况下的运行可靠性，驱动端的减速电机选型匹配了300KG常规负载、700KG峰值负载的承载需求，输出转速匹配托盘输送常用的12-18m/min的线速度范围，既不会因为速度过快导致托盘启停时惯性移位，也不会因为速度过慢影响整线的流转节拍。两侧的链道采用对称式设计，主动轴与从动轴均采用调质处理的碳钢材质，轴端配置密封轴承，避免车间内的切削液、粉尘进入轴承内部造成磨损，延长维护周期。链道的侧边设置了导向挡边，托盘在输送过程中不会出现偏斜、卡滞的问题，即使托盘放置时存在少量位置偏差，也能在输送过程中自动导正，不需要额外设置复杂的对中机构。

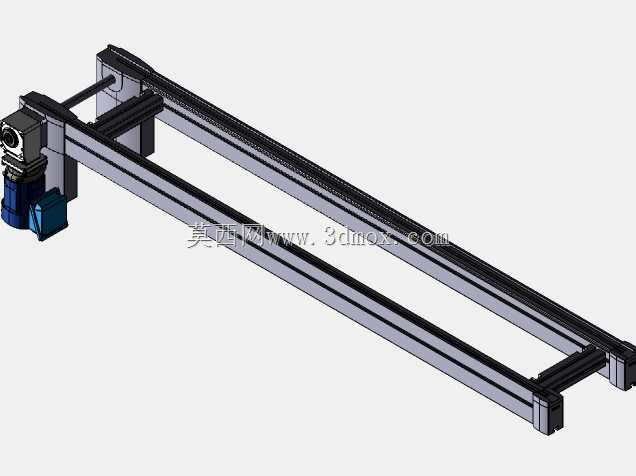

　　从安装边界与尺寸适配来看，这款设备的输送面宽度严格适配320mm宽度的标准工业托盘，链道的中心距、支撑腿的安装孔位均采用模块化设计，可根据实际线体的长度需求拼接不同长度的输送段，支脚的高度支持一定范围的调节，可适配不同高度的对接设备，解决车间地面不平整导致的线体高度差问题。设备的整体结构采用外露式设计，日常维护时可直接观察链条的运行状态、润滑情况，不需要拆解大量护板就能完成链条张紧、润滑、易损件更换的操作，降低后期的运维成本。在实际选型应用时，这类链式输送单元可单独作为短距离输送段使用，也可多段拼接组成长距离输送线，还可搭配顶升移栽、旋转台等模块，组成复杂的托盘循环输送系统，适配机加工、装配、仓储等多个场景的托盘流转需求，结构设计上预留了传感器安装位，可直接安装到位检测、堵料检测传感器，接入整线的PLC控制系统，实现自动化的输送节拍控制，不需要额外做安装位的二次加工。
