铝制输送机可调支撑支腿结构

　　在轻工制造、电子组装、食品包装等行业的连续输送产线搭建中，支撑支腿作为输送线本体的基础承载部件，其结构合理性直接决定整条线体的运行稳定性与长期使用精度，这款铝制支腿正是针对320mm宽度托盘类输送线开发的专用支撑结构，适配常规平皮带、窄幅同步带、小型链板等轻载输送单元的安装需求。从实际产线布局来看，这类支腿多用于车间内部段间接驳输送线、工位上下料输送段、检测工位配套输送台的支撑场景，单支腿额定承载可覆盖单段1.5米长度内的轻载输送需求，搭配底部可调脚杯可适应车间地面存在的30mm以内高度差，无需额外加工预埋垫板即可完成线体调平，大幅降低现场安装的施工难度。结构设计上，整体采用工业铝型材作为主体框架材质，

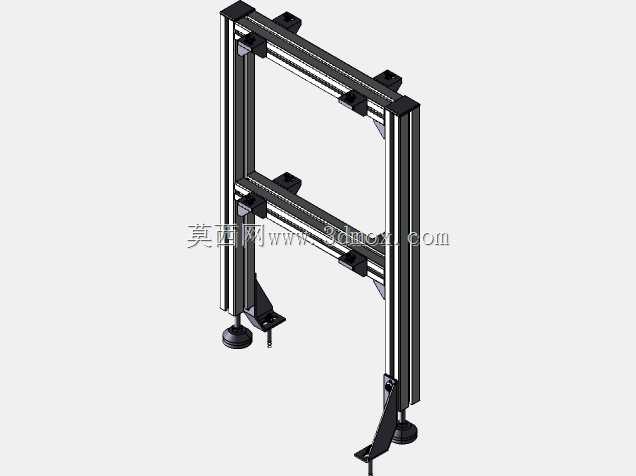

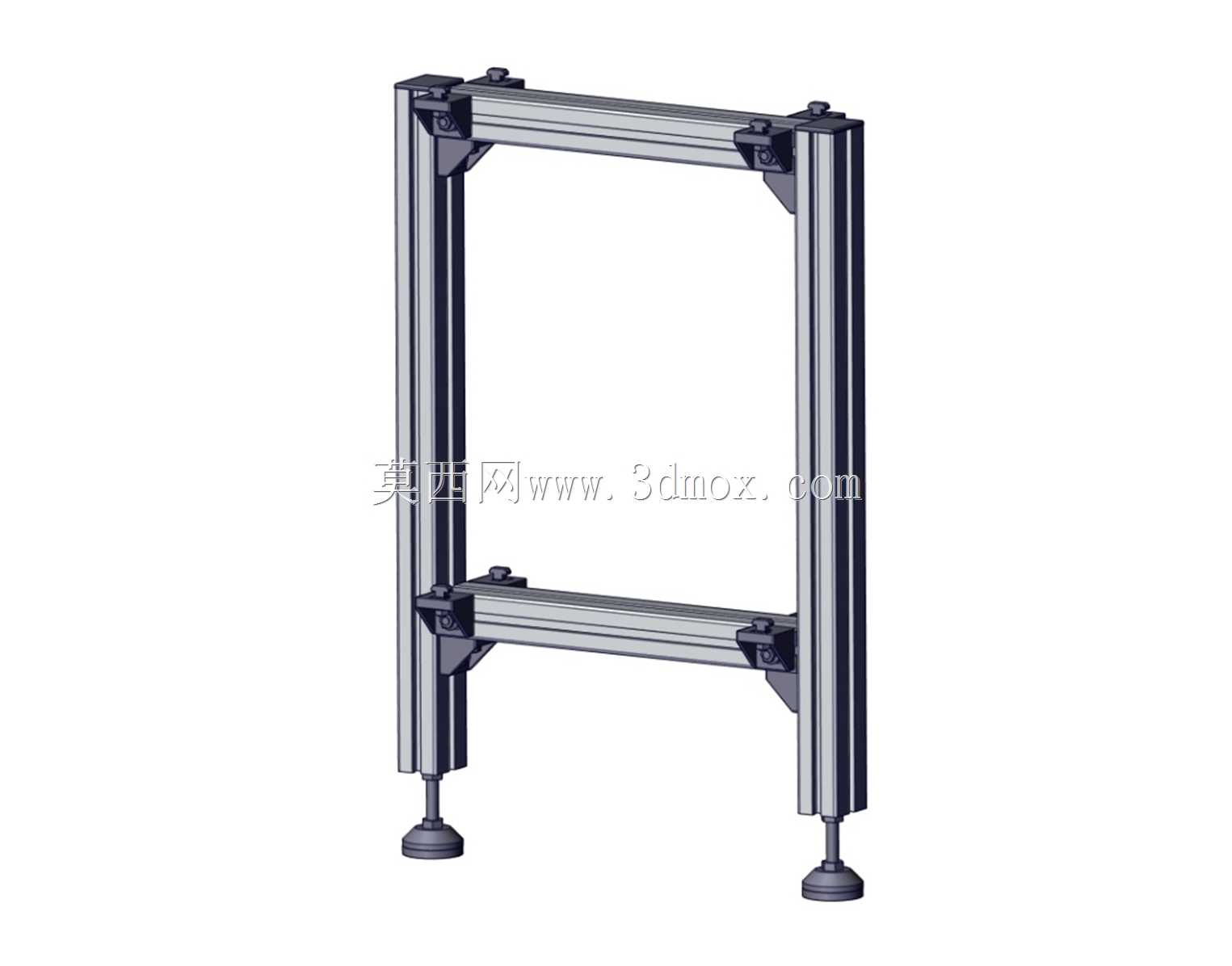

　　摒弃了传统方管焊接支腿的焊后变形、表面处理易脱落的问题，两支竖向承重型材与上下横向连接型材均采用标准角码加内置螺栓的连接方式，所有连接节点无外露突出结构，避免产线运行过程中剐蹭操作人员衣物或输送物料，同时铝型材表面的阳极氧化层可适应多数常规生产车间的潮湿、弱腐蚀环境，长期使用不会出现锈蚀掉漆问题。支腿底部配套的万向可调脚杯采用橡胶防滑底座，与水泥地面、环氧地坪接触时可提供足够的静摩擦力，避免线体启停过程中出现支腿移位，脚杯的调节螺杆采用细牙螺纹，调平过程中可实现毫米级的高度微调，保证输送面的水平度误差控制在每米0.5mm以内，满足托盘类物料平稳输送的平面度要求，避免托盘在输送过程中出现卡滞、偏移问题。从安装边界来看，

　　这款支腿的横向连接间距严格匹配320mm宽度输送线的主体框架安装孔位，上下横撑的位置经过受力优化，上横撑贴近输送线主体安装面，可将输送线的载荷直接传递到竖向型材上，下横撑设置在距离脚杯安装面150mm高度位置，可增强两支竖向型材的连接刚性，避免支腿受侧向力时出现开合变形，竖向型材的长度可根据实际产线的作业高度需求进行裁切，常规适配的输送面高度范围在700mm到1200mm之间，覆盖多数人工操作工位、设备接驳工位的常用高度区间。在实际选型搭配时，这类铝制支腿可根据输送段的长度选择单段2支或3支的布置方式，1米以内的短段接驳线采用两端各1支支腿即可满足承载需求，1米到1.5米的输送段建议在中部增加1组支腿，

　　避免长跨度下铝型材出现下挠变形，支腿与输送线主体的连接采用T型螺栓搭配滑块螺母的方式，可在型材槽内任意调整连接位置，适配不同厂家生产的同宽度输送线主体安装，无需重新打孔加工。细节设计上，所有型材的端面均配套安装塑料端盖，避免铝型材切割后的尖锐边角划伤安装人员，同时防止车间内的灰尘、切削碎屑进入型材槽内堆积，影响后续附件安装的顺畅性，角码连接位置的螺栓均采用内六角圆柱头螺栓，安装后螺栓头完全沉入角码的沉孔内，无突出结构，整体外观整洁，也避免积灰。从受力角度分析，竖向铝型材的截面惯性矩经过核算，在单腿承载80kg的工况下，型材的最大挠度不超过0.2mm，完全满足轻载输送线的刚性要求，不会出现支腿晃动导致的输送面抖动问题，可适配输送速度在30m/min以内的各类轻载输送场景，包括电子元器件托盘输送、小型包装盒输送、注塑件接驳输送等常见工况。相较于传统的焊接钢支腿，这款铝制支腿的所有零部件均为标准工业铝型材配件，后期维护更换时无需焊接作业，仅需标准内六角扳手即可完成拆装更换，大幅降低产线改造、移位时的维护成本，同时铝型材的自重仅为同规格钢型材的三分之一，单人即可完成支腿的搬运与安装作业，无需起重设备辅助，适合车间内部快速搭建临时输送线或者频繁调整线体布局的柔性生产场景。
