65W氮化镓Type-C快充电源板结构设计

项目分类:电池 发布时间:2024-01-26 ID:724305
  • 65W氮化镓Type-C快充电源板结构设计
  • 65W氮化镓Type-C快充电源板结构设计
  • 65W氮化镓Type-C快充电源板结构设计
  • 65W氮化镓Type-C快充电源板结构设计
  • 65W氮化镓Type-C快充电源板结构设计
  • 65W氮化镓Type-C快充电源板结构设计
  • 65W氮化镓Type-C快充电源板结构设计

  这款快充电源板的三维结构设计,核心面向消费类电子设备的便携充电场景,覆盖手机、笔记本电脑、平板、数码配件等多品类设备的供电需求,可直接作为独立快充模块嵌入插线板、桌面充电站、车载充电装置等产品内部,也可作为参考设计用于定制化充电产品的开发验证。从实际功能落地来看,该模块支持PD3.1 PPS、QC3.0等主流快充协议,最高可实现65W功率输出,能够适配不同电压电流档位的设备充电需求,避免多设备搭配不同充电器的冗余问题。

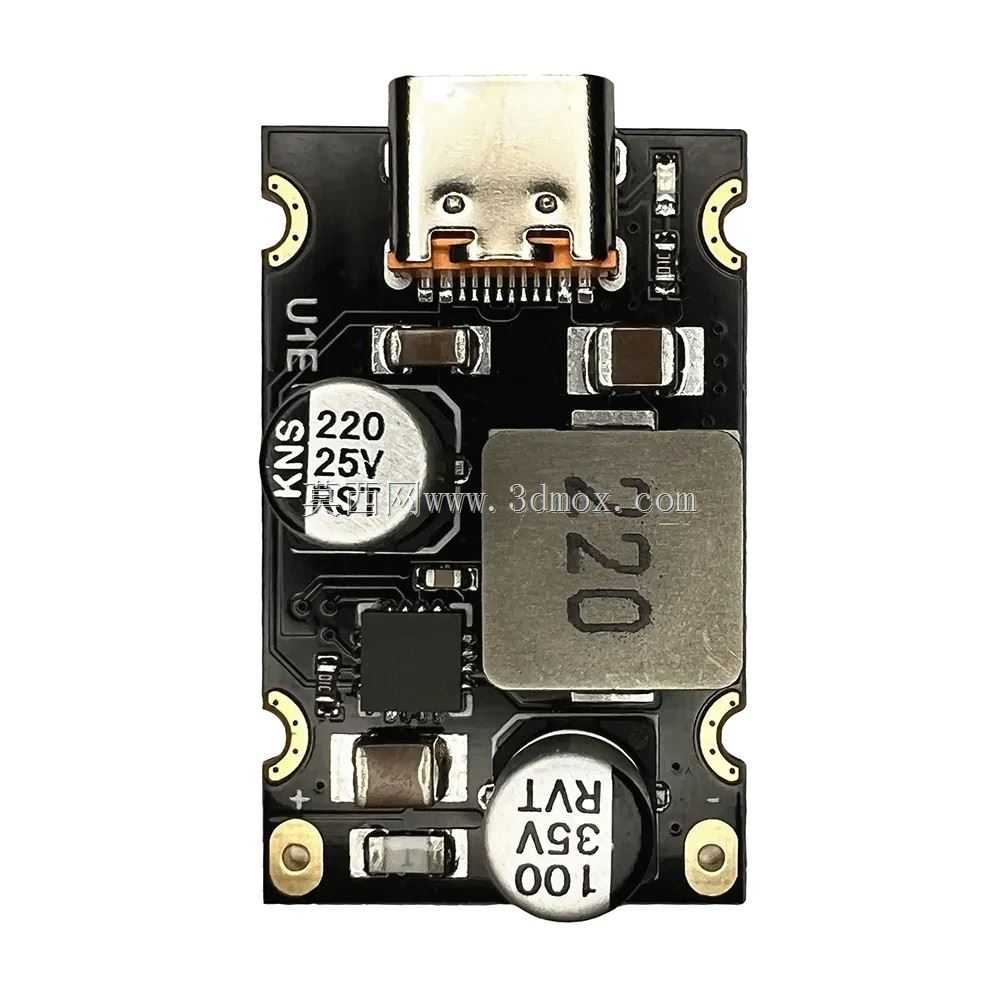

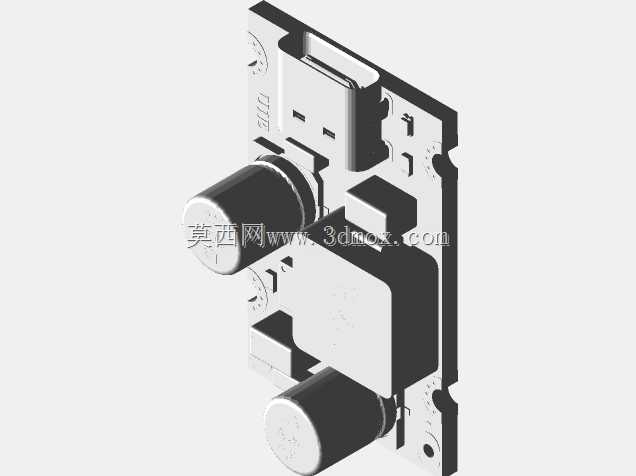

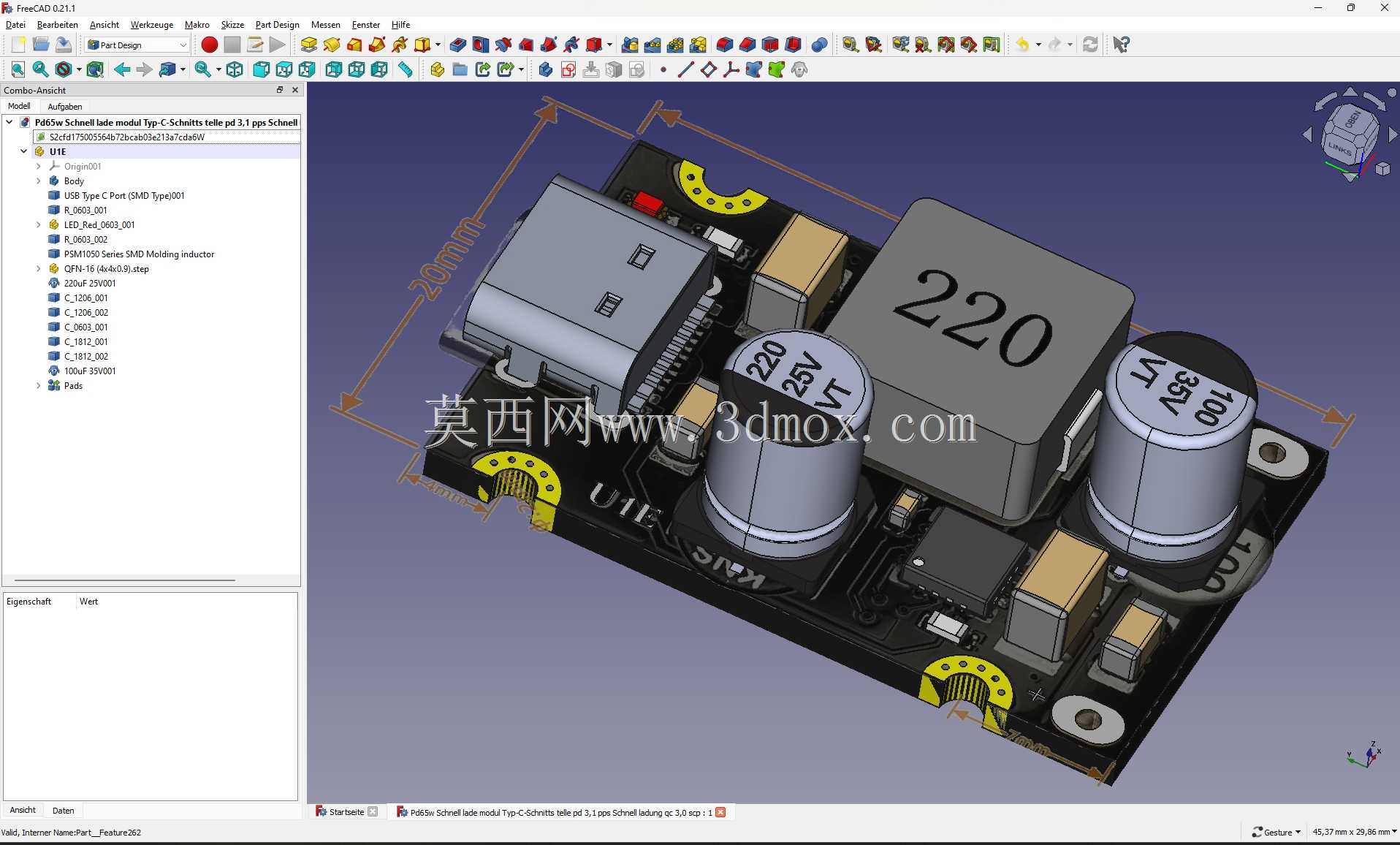

  在结构设计思路上,整个板件采用单面板布局规划,将功率器件、接口、储能元件按电流回路走向排布,尽可能缩短大电流走线的路径长度,降低线路损耗与EMI干扰风险。Type-C接口布置在板件边缘位置,接口端面与板边齐平,方便外壳组装时直接对位露出接口,不需要额外的转接结构;接口周边预留了螺丝固定孔位,可通过铜柱或螺丝将接口与外壳加强固定,避免频繁插拔导致接口松脱、焊盘脱落的问题。板上的核心功率电感、电解电容等大尺寸元件,排布时充分考虑了高度差,最高元件的高度控制在常规快充外壳的内部容纳范围内,不会出现顶壳的问题;电解电容采用卧装与立装结合的排布方式,在有限的板面积内兼顾容值需求与高度限制,两个大容值电解电容分别布置在输入输出侧的滤波位置,靠近功率回路的节点,最大化滤波效果。功率电感作为板上高度较高的元件之一,布置在板件中部区域,周边预留了足够的散热空间,避免与周边热敏元件紧贴,工作时的热量可通过板上铜皮自然散出,不需要额外加装散热片即可满足65W功率下的温升要求。

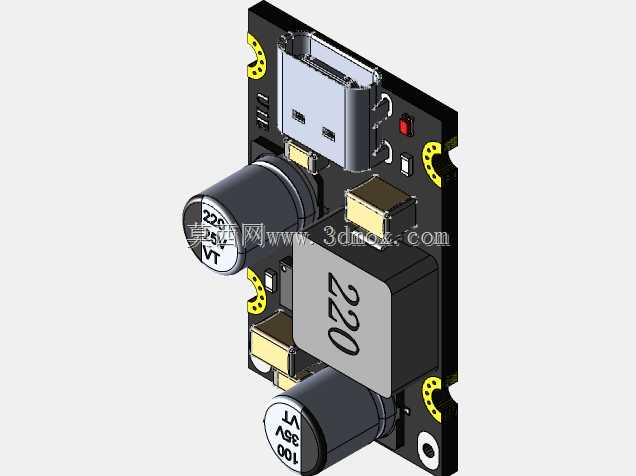

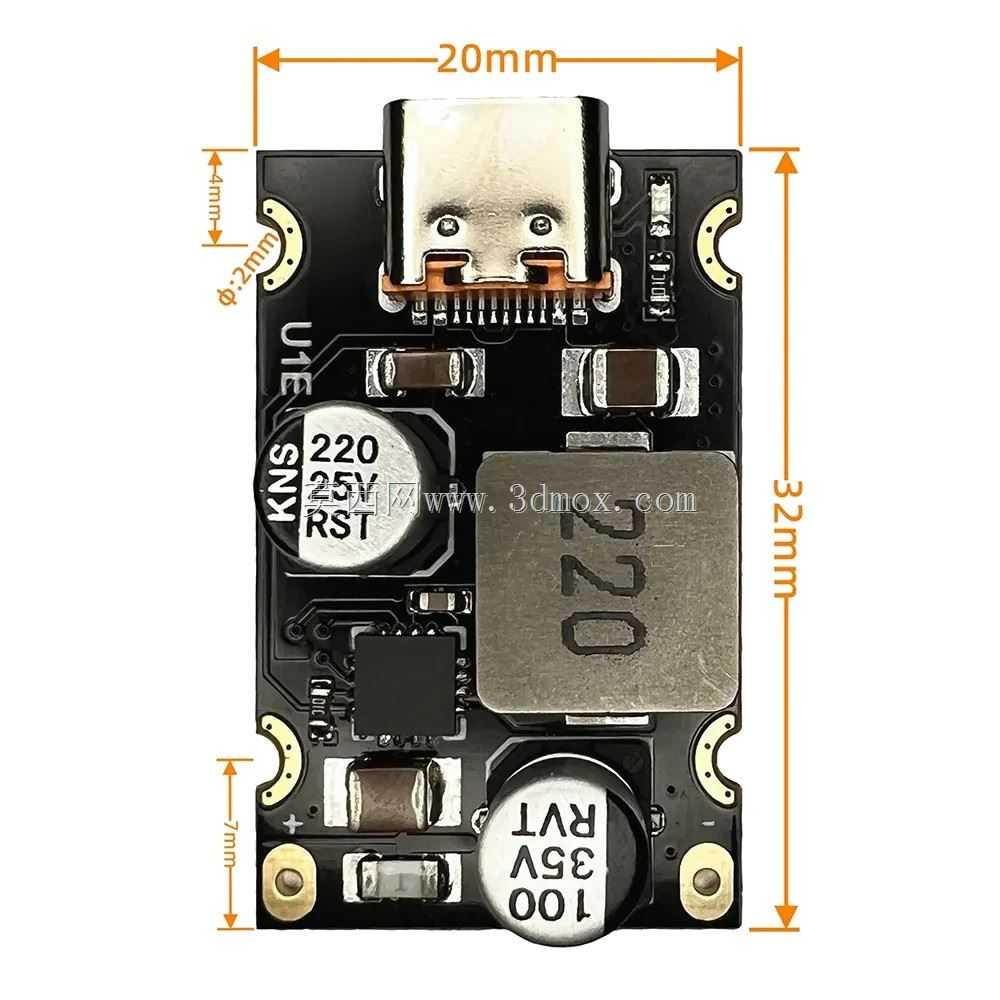

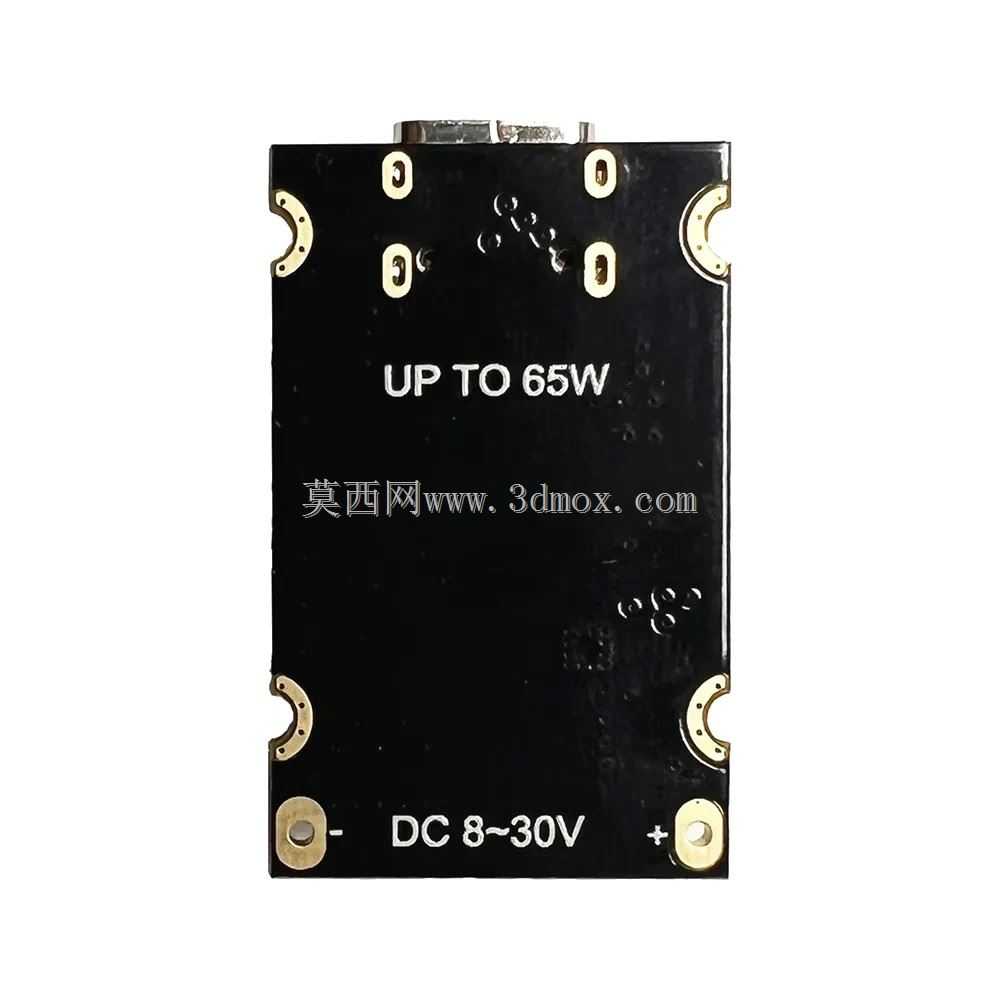

  从安装边界尺寸来看,板件整体为矩形结构,长宽尺寸适配常规65W氮化镓充电器的内部腔体,板厚采用常规PCB板厚标准,四个角位置预留了固定孔位,孔位间距符合通用快充外壳的安装柱位置,可直接通过自攻螺丝固定在外壳内部,不需要额外设计转接支架。板上的贴片元件与插件元件的焊盘间距都符合量产加工的工艺要求,元件之间的安全间距满足安规标准,高压区域与低压区域之间预留了足够的爬电距离,避免高压击穿风险。板边的走线与板边保留了足够的安全距离,防止组装时板边与外壳金属部件接触造成短路。

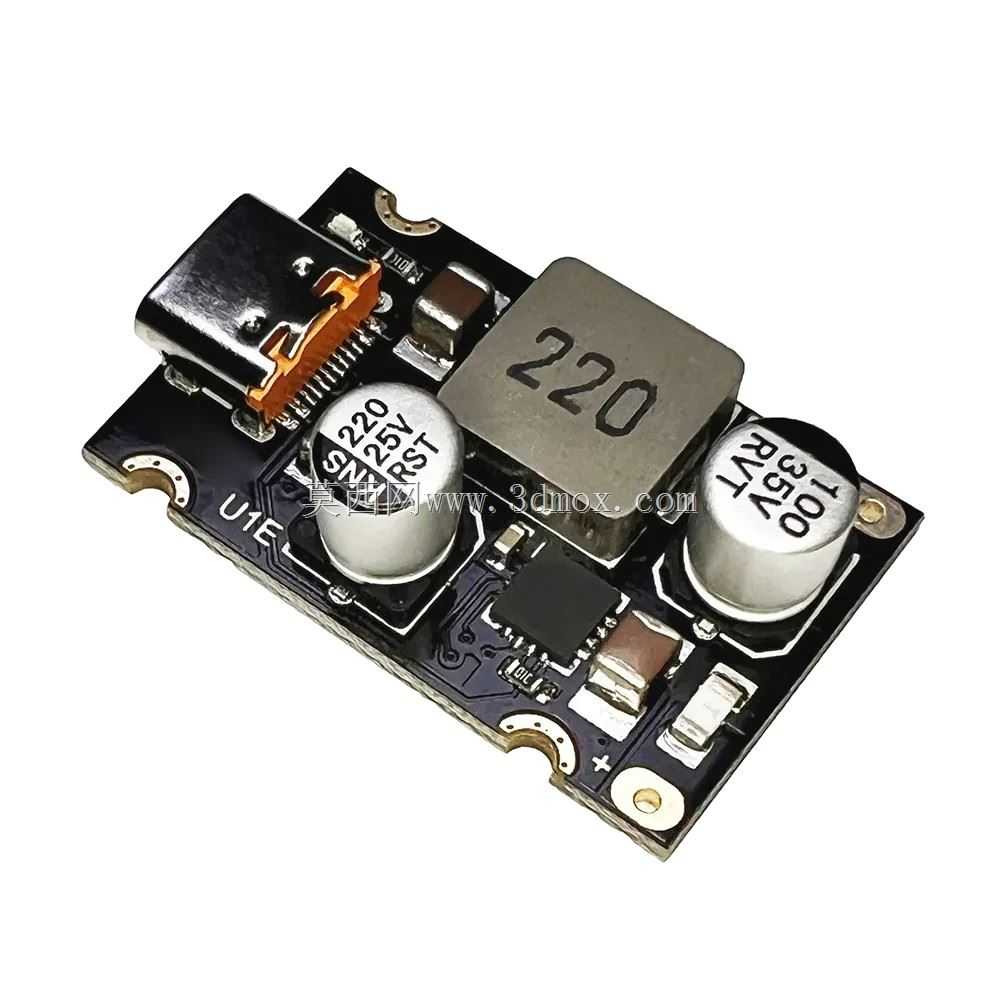

  在细节设计上,板上预留了协议芯片、功率MOS管的布置位置,所有元件的排布避开了外壳的加强筋、卡扣等结构位置,组装时不会出现元件与外壳结构干涉的问题;接口位置的外壳开口尺寸与Type-C接口的外形尺寸匹配,插拔时不会出现卡滞。整个板件的结构设计充分考虑了量产组装的便利性,所有元件都采用标准封装,不需要定制特殊元件,可直接选用市售标准元器件进行贴片、插件加工,降低生产加工的成本与难度。针对实际使用中的插拔受力问题,Type-C接口的焊盘采用了加固设计,增加了固定焊盘的面积,提升接口的机械强度,能够承受上千次的插拔测试而不出现损坏。
