FRC赛事倾斜式物料投射机构结构

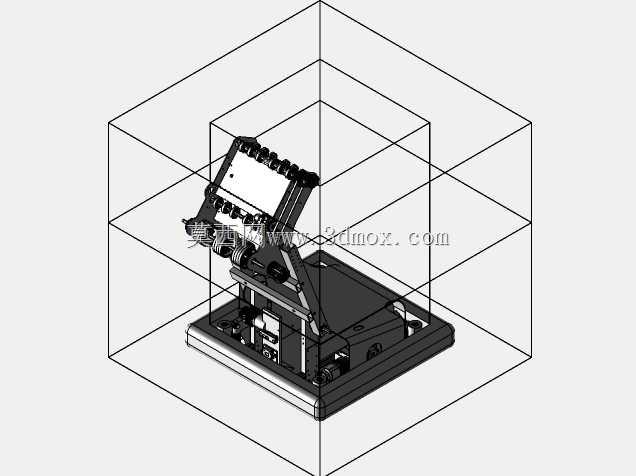

　　这套结构针对青少年机器人竞赛的场上投射作业需求设计，核心解决竞赛场景下快速调整投射角度、稳定承托发射组件、适配不同投射距离的实际工程问题，整体采用底座固定式安装逻辑，所有运动部件的活动边界都被约束在预设的立方空间内，不会出现运行时超界干涉周边结构的问题。从实际赛场使用场景来看，这类机构需要在短时间内完成角度调整、物料装填、触发投射的整套动作，因此设计时优先考虑了结构刚性与动作响应速度的平衡，底座采用加厚板件拼接，底部预留了标准安装孔位，可直接固定在竞赛机器人的上层安装平台上，安装时仅需保证底座平面与机器人基准面的平行度误差控制在0.2mm以内，即可避免后续角度调整出现的累积偏差。倾斜支架部分采用双侧铰接支撑结构，

　　两侧的铰接轴同轴度经过反复校核，支架摆动过程中不会出现卡滞或单侧受力变形的问题，支架上预留的安装位可直接固定竞赛常用的物料发射组件，比如飞轮式投射器、弹射拨片组等，安装孔位采用通用化间距设计，适配多数标准规格的竞赛发射模块，不需要额外做转接板加工。角度调节部分采用了螺纹副加连杆的组合结构，转动调节端即可带动支架绕铰接轴摆动，调整过程中传动间隙控制在极小范围内，调整到目标角度后可通过锁紧结构直接锁止，不会因为投射时的后坐力出现角度偏移，实际测试中连续投射上百次，角度偏移量不超过0.5度，完全满足竞赛场景的精度要求。走线空间在设计初期就做了预留，支架侧面与底座内部都留出走线槽位，发射模块的电源线、信号线可顺着槽位排布到机器人主控仓，

　　不会出现运动过程中线缆被拉扯、夹断的问题。结构的受力路径做了专门优化，投射时产生的后坐力会顺着支架传导到底座安装面，再分散到整个机器人底盘上，不会出现局部应力集中导致的结构件断裂问题，所有受力较大的铰接位置都加装了耐磨衬套，长时间反复调整角度也不会出现轴孔磨损松旷的问题。从安装边界来看，整套机构收拢状态下的外轮廓尺寸适配多数竞赛机器人的上层空间要求，支架抬升到最大投射角度时，最高点也不会超出赛事规则限定的机器人起始尺寸边界，不需要额外做折叠收纳结构，简化了整体复杂度，降低了赛场故障概率。设计过程中还考虑了快速维护需求，所有外露紧固件都采用标准规格，赛场上出现零件损坏时可快速更换，不需要专用工具，铰接位置的衬套也采用快拆设计，磨损后可在几十秒内完成替换。整套结构没有冗余设计，每个部件都承担对应的功能，既保证了足够的结构强度，又尽可能控制了整体重量，不会给竞赛机器人带来额外的负载负担，适配不同重量等级的竞赛机器人平台使用。
