土壤压实机WeberSRV620压实缸总成

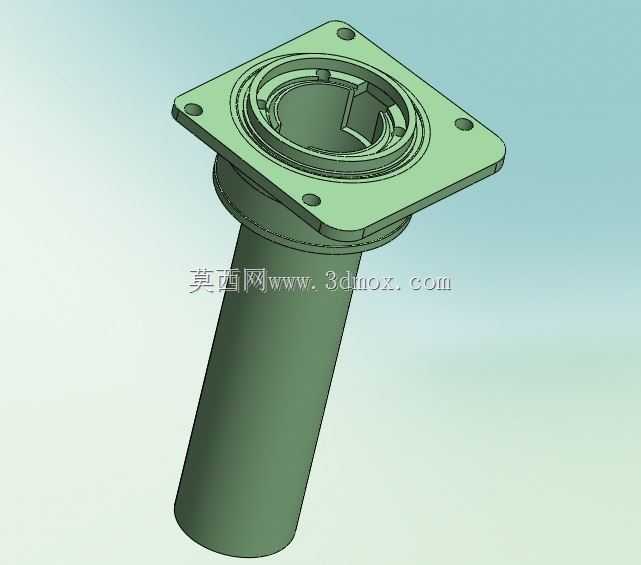

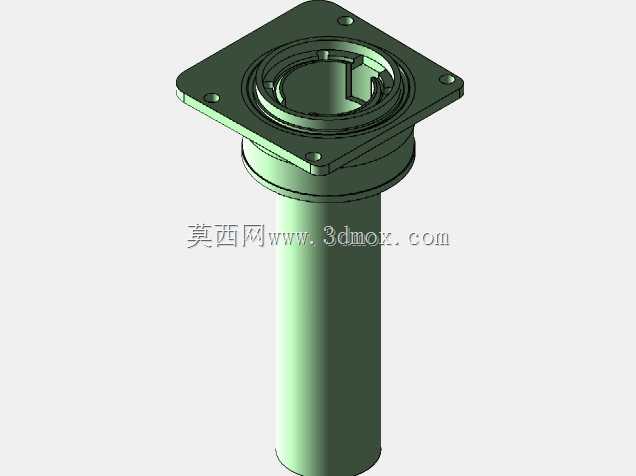

　　该结构件属于手扶式土壤冲击压实设备的核心执行缸体部件，配套Weber SRV620型平板夯实机使用，在市政管沟回填、路基边角压实、人行道铺装基层夯实、狭小施工区域土方作业场景中承担动力传导与激振导向的核心作用。施工现场中管沟回填作业空间狭窄，大型碾压设备无法进入，这类立式压实缸直接连接上部激振箱体与下部击打夯板，将动力单元输出的往复冲击载荷均匀传递至作业面，同时约束夯击行程的同轴度，避免偏载导致的夯板翘曲、设备跳位问题。

　　从结构布局来看，整套部件分为顶部方形安装法兰、中部过渡连接座、下部导向缸筒三个功能区段。顶部法兰采用正方形板状结构，四个角点布置沉头安装孔，孔位做锪平处理，紧固件安装后端面无突出结构，可与上部激振箱体的底端面完全贴合，法兰面与缸筒轴线的垂直度公差需控制在0.1mm以内，否则高速往复作业时会产生附加侧向弯矩，加速导向套磨损。法兰内侧设置环形阶梯止口，止口直径与激振箱体的定位凸缘采用小间隙配合，装配时可自动完成径向对中，无需反复调整同轴度，现场维修拆装时即便不使用专用工装，也能保证复位精度。中部过渡段采用变径圆弧过渡结构，没有尖锐的应力集中棱边，冲击载荷作用下，法兰根部的交变应力可通过圆弧面均匀分散，避免长期高频冲击下出现焊缝开裂或者板材疲劳断裂问题。下部缸筒为等径直筒结构，外圆表面做光滑处理，内部为中空腔体，既可以容纳内置的往复导向衬套、冲击传力杆，也可作为整机的竖向支撑骨架，缸筒长度匹配夯实机的额定夯击行程，内壁预留有衬套安装台阶，可更换耐磨尼龙衬套，长期使用出现导向间隙过大时，仅需更换衬套即可恢复精度，无需整体更换缸体，大幅降低工地现场的维护成本。

　　安装边界方面，顶部方形法兰的外轮廓尺寸需匹配SRV620机型的箱体底部安装界面，四个安装孔的孔距公差控制在±0.2mm，保证紧固件可顺利穿入；法兰总厚度满足M10级紧固螺栓的沉头深度要求，装配后螺栓头部完全沉入锪孔内，不会和上方箱体的其他运动部件发生干涉。下部缸筒的外径小于上部法兰的外接圆尺寸，整机在沟槽内作业时，缸筒外壁不会和沟壁发生剐蹭，即便在宽度仅30厘米的窄管沟内，操作人员扶机作业也不会出现卡滞。缸筒下端面预留和夯板连接的配合界面，端面加工有环形定位槽，和夯板上方的连接座对位后，可保证夯板平面和缸筒轴线完全垂直，夯击力垂直向下作用于土壤表面，不会出现水平分力导致设备跑偏。

　　设计思路上，该部件没有采用复杂的异形曲面结构，全部采用规则的板件与筒件组合，工艺性极强：方形法兰可直接通过等离子切割板材下料，数控铣完成孔位与止口加工；缸筒采用标准无缝钢管裁切，两端车削加工配合台阶后，和法兰组对焊接，焊后做去应力退火，再一次性精加工法兰安装面与止口，消除焊接变形带来的形位公差误差。这种设计既适配小批量工程机械配件的生产加工条件，也能承受夯实作业时每秒数十次的高频冲击载荷，工况适应性远优于铸造一体结构，不会出现铸造气孔、砂眼导致的突发断裂问题。实际作业中，该缸体还要承受施工现场的泥沙、污水溅射，法兰和缸筒的连接位置做连续满焊处理，没有卫生死角，泥沙不会进入内部配合腔，日常清理仅需用高压水枪冲洗外表面即可，维护难度极低。
