镂空圆柱支座结构件三维建模练习

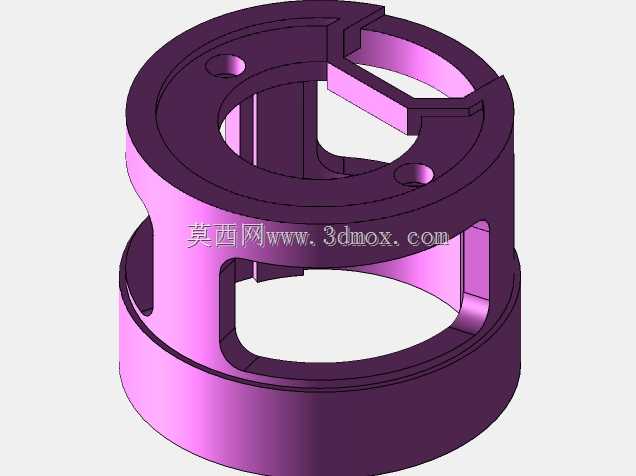

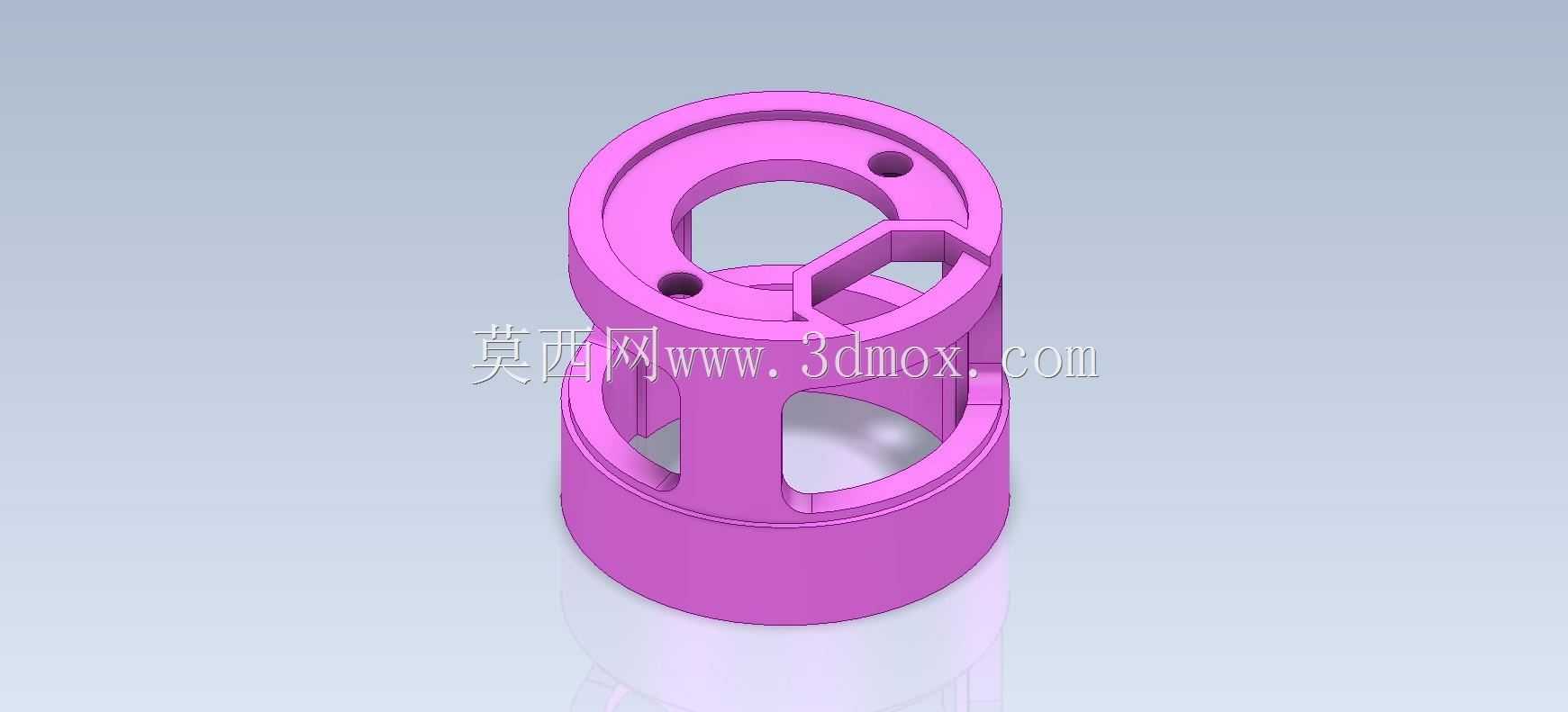

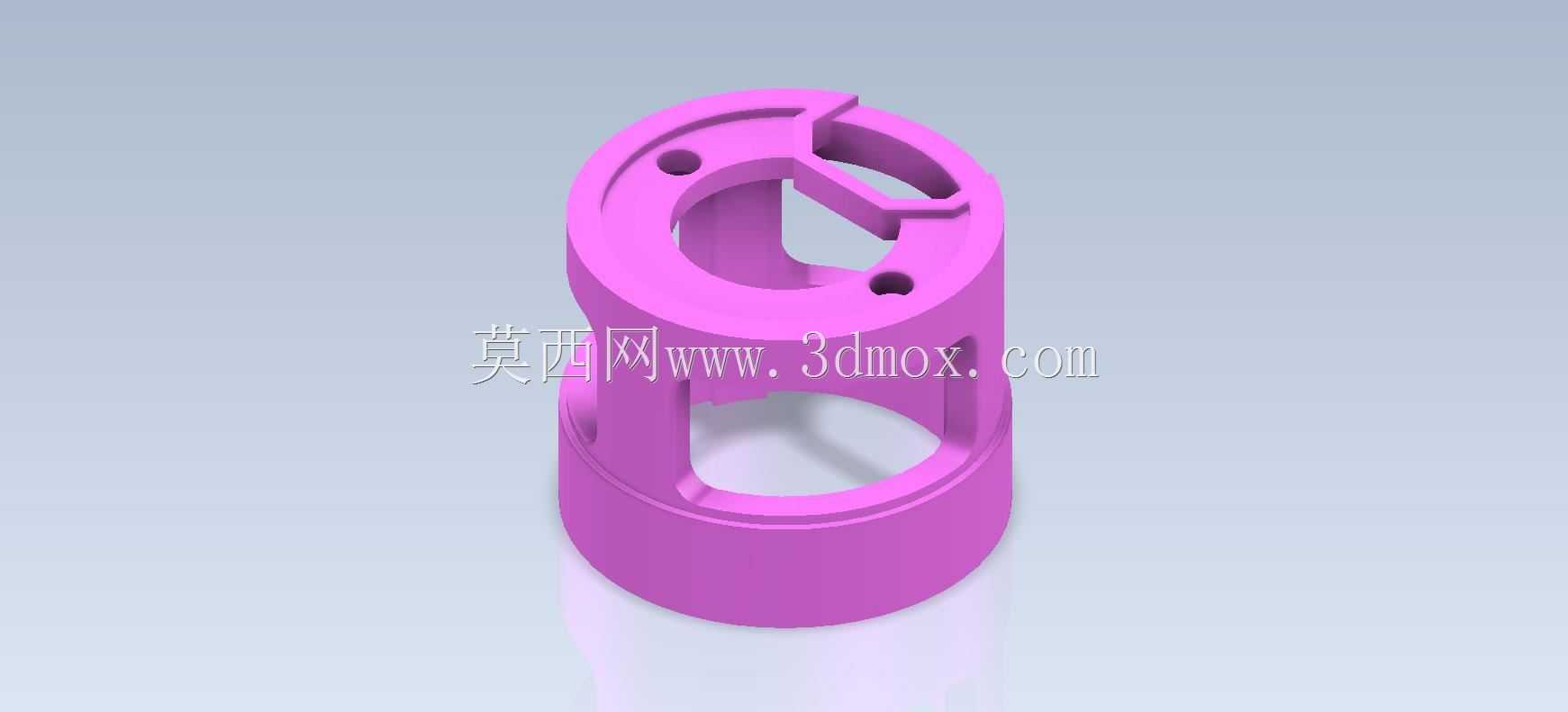

　　在常规机床附件与小型工装支座的开发场景里，这类带周向开窗的筒状零件很常见，它既可以作为检测工位上的传感器安装套，也能充当小型回转工装的定位基座，部分教学实训台里的主轴防护衬套、轻工设备上的走线支承筒，也会采用相近的结构形式。零件整体以同轴圆柱为基础轮廓，下端设置一圈加厚的环形基座，基座端面预留平整贴合面，装配时可以直接贴靠在安装板或者工作台面上，依靠端面接触保证轴向定位精度，外圆与安装孔的配合间隙通常控制在小间隙过渡区间，避免装入后出现径向晃动。

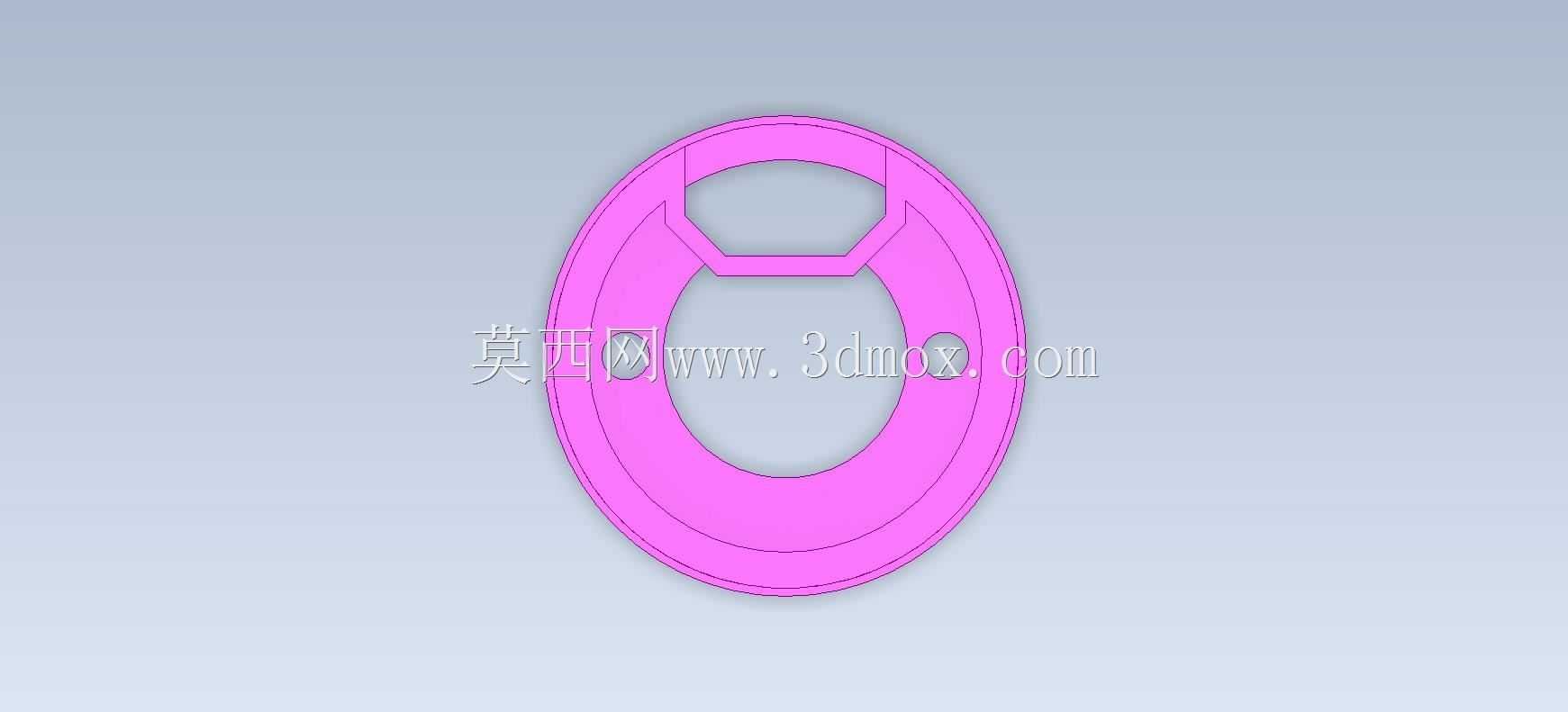

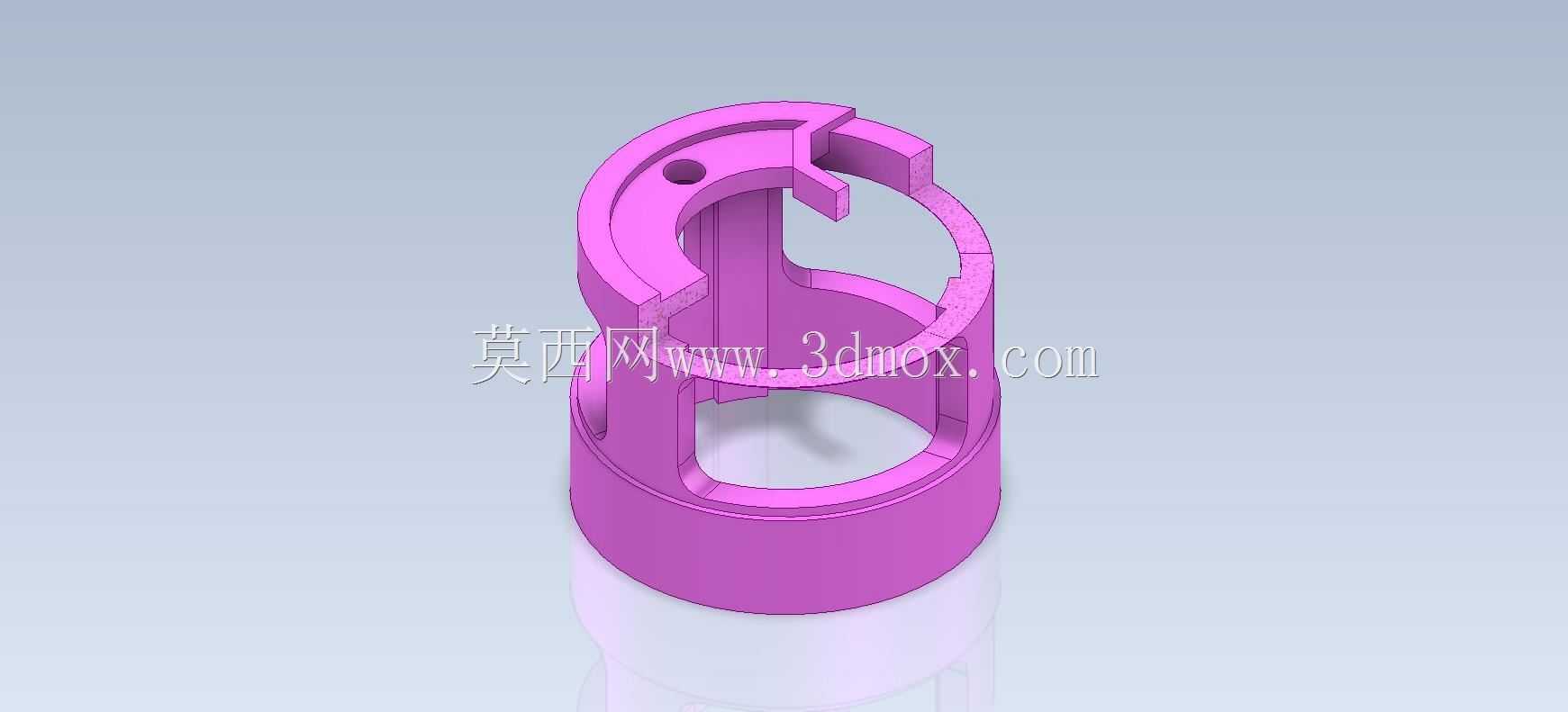

　　从受力路径来看，下部整圈筒壁承担主要的轴向支承作用，上端面分布两个小孔，可用于穿入紧定螺钉或者定位销，将内部穿过的轴件、衬套进行周向锁止，防止工作过程中相对转动。上端面并非完整封闭圆环，而是开出异形缺口，缺口轮廓兼顾避让与减重：一侧的弧形开口可以让外部管线、拨叉或者检测探头伸入筒内，和内部安装的元件形成交互；另一侧的凸缘保留足够材料宽度，保证上端面的螺钉孔周边有充足的壁厚，不会因为钻孔导致局部结构强度骤降。

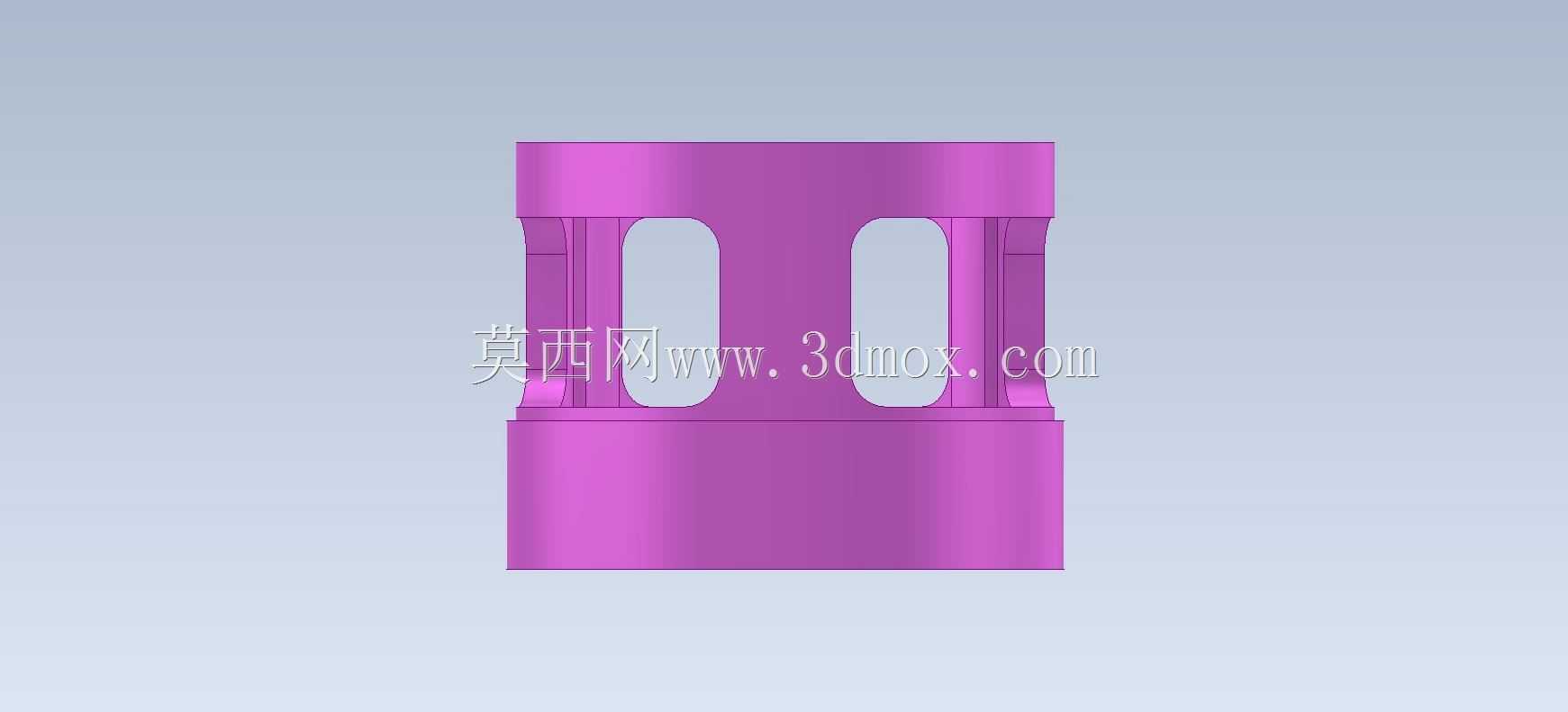

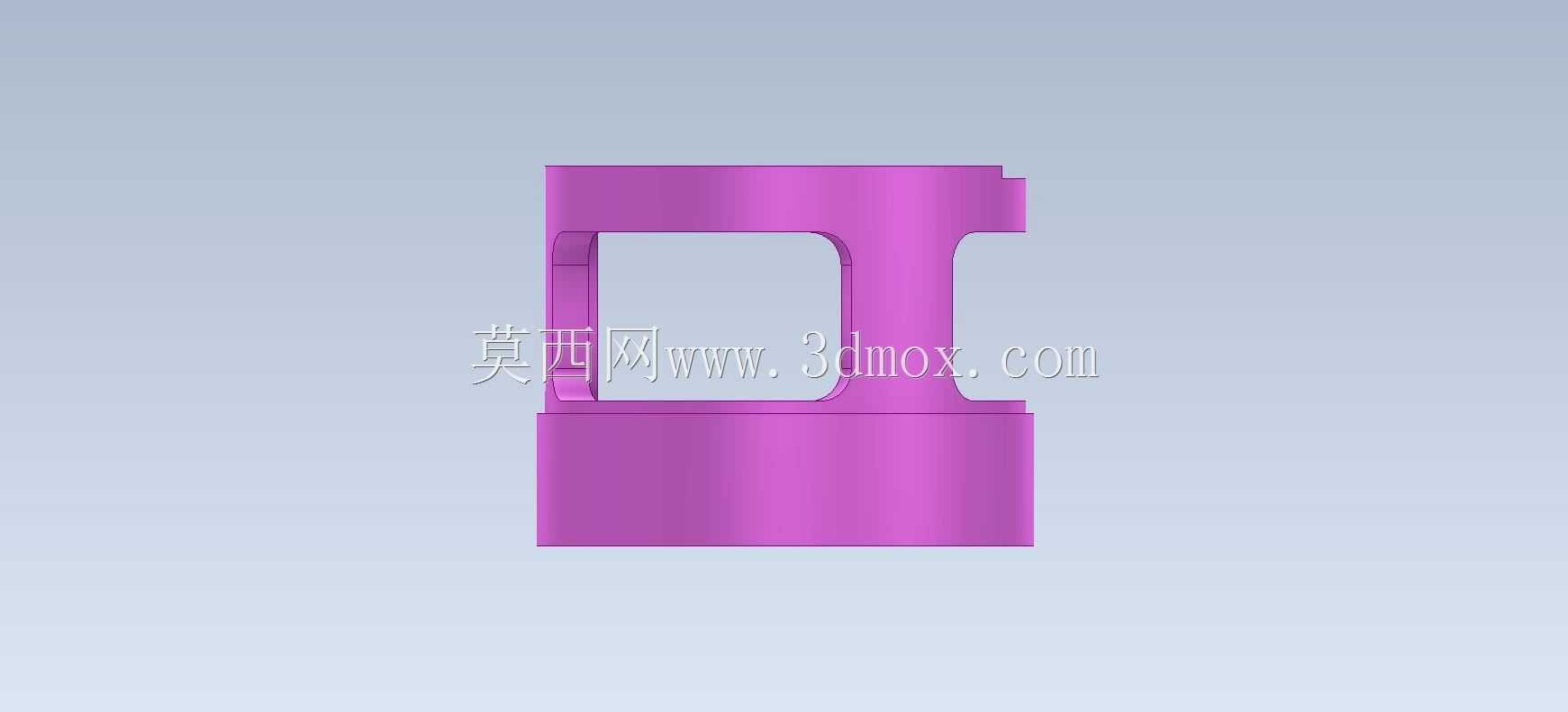

　　筒身中段采用大面积开窗设计，这一结构思路在轻量化支座里十分实用。如果做成整段封闭圆筒，不仅零件自重偏大，注塑或者机加工过程中也容易出现材料堆积、内部应力不均的问题；周向均匀开出几处矩形通窗之后，操作人员可以直接从外部观察筒内零件的装配位置，调试时能够伸手调整内部卡簧、垫片的位置，设备运行过程中也能透过窗口观察内部润滑、磨损状态，维护时无需将整个支座从设备上拆解下来。开窗的边缘都做了等宽的连接筋处理，每两道窗口之间保留竖直的筋条，筋条上下分别和上端法兰、下端基座连为整体，让整个筒件在轴向仍然保持完整的传力框架，即便承受侧向夹持力，也不会出现筒壁局部变形塌陷的情况。

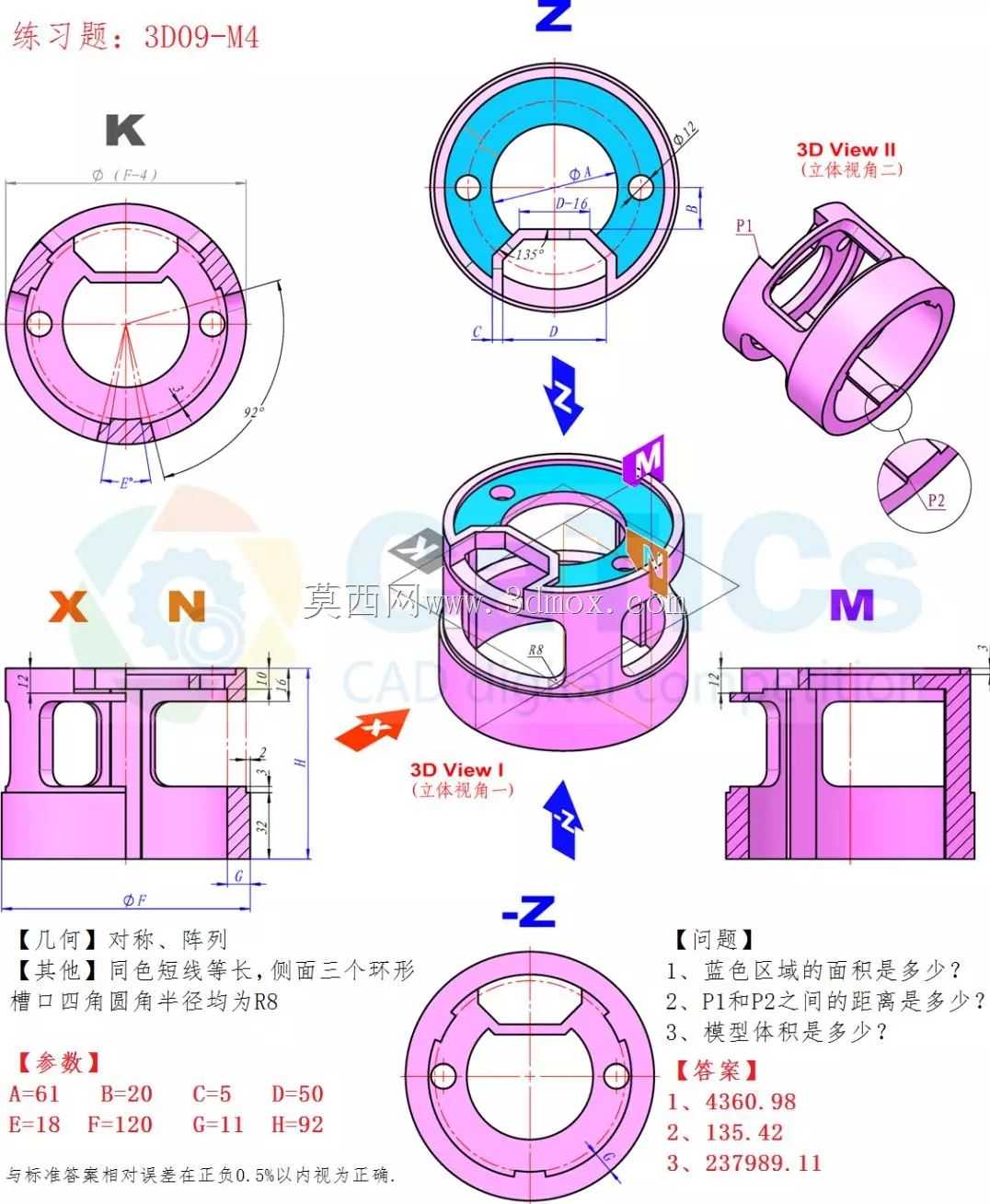

　　建模过程中可以先绘制两端的同心圆草图，通过拉伸生成基础筒体，再在上端面草图里绘制异形切口与两个安装孔的轮廓，使用切除命令一次成型顶部结构；筒身的窗口可以先绘制单侧矩形轮廓，拉伸切除贯通壁厚之后，再通过圆周阵列命令绕中心轴均匀排布，保证所有窗口的角度间隔完全一致，这种参数化建模方式后续调整窗口数量、开窗高度时，只需要修改阵列参数与草图尺寸，就能快速衍生出不同规格的变体，适配不同高度的安装空间。

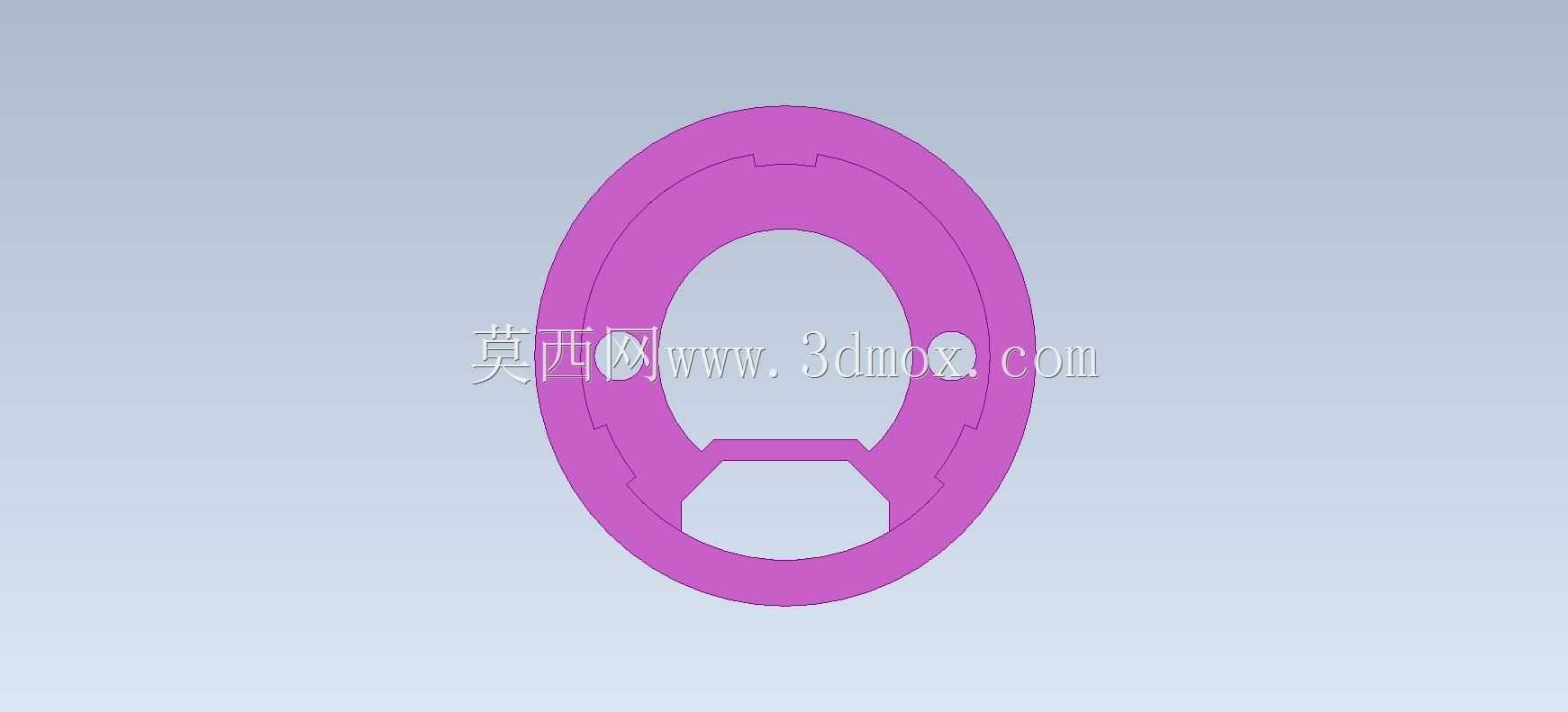

　　尺寸边界方面，这类支座的外径需要和安装工位的预留孔位匹配，下端基座的外径略大于筒身外径，形成台阶面，装配时台阶面可以压在安装板表面，承担轴向限位作用；整体高度要保证内部容纳的衬套或者轴段不会伸出顶部缺口过多，两个螺钉孔的中心圆直径要避开顶部异形缺口的边缘，孔边到外圆、孔边到缺口侧壁都保留足够的安全壁厚，防止锁紧螺钉时出现局部开裂。筒壁厚度在满足刚性的前提下尽量均匀，开窗位置的竖直筋条宽度和筒壁厚度保持相近，让成型过程中材料冷却速度一致，减少缩孔、变形的概率。

　　在实际应用里，这类零件常出现在教学实训设备、小型自动化装配工位以及机床辅助支承单元中，既可以作为独立的支承支座，也能作为外壳类零件包裹内部回转元件，镂空结构同时兼顾了观测、走线、减重多项需求，是结构设计中功能集成化的典型练习案例，建模时重点训练同轴特征控制、圆周阵列运用、异形切口草图绘制以及壁厚均匀性把控，能够帮助设计者建立回转类支座零件的完整设计思路。
