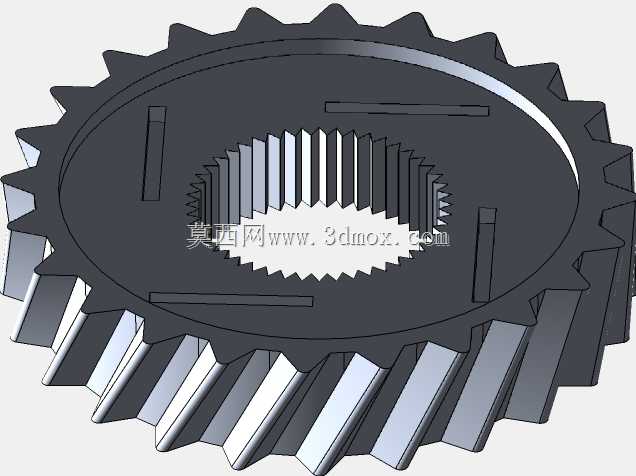

机床传动用内花键斜齿啮合齿轮

　　这款带内花键的斜齿圆柱齿轮，是普通卧式车床主轴箱变速传动链里的核心换挡零件，在CA6140这类通用卧式车床的主轴传动组中承担转速切换、扭矩传递的作用，日常加工中操作工扳动变速手柄完成挡位切换后，该齿轮会沿花键轴轴向滑移，和对应挡位的固定啮合齿轮完成齿面贴合，把主轴箱前段输入轴传递过来的旋转动力，按照当前挡位设定的传动比调整转速与输出扭矩，最终传递给主轴带动卡盘上的工件完成车削作业。从实际装机的工况边界来看，这类齿轮的安装基准完全依托中心的内渐开线花键，建模时首先要锁定内花键的分度圆、大径小径以及齿侧配合公差，花键齿和轴上花键的配合采用间隙滑移设计，既要保证齿轮在换挡拨叉推动下能沿轴向顺畅滑动无卡滞，又要控制齿侧配合间隙不能过大，

　　避免高速重切削时传动出现冲击、回转精度超差。齿轮外缘采用斜齿齿形而非直齿，设计初衷是贴合机床主轴箱中高速重载的传动需求：斜齿轮啮合过程中轮齿是逐步进入、逐步退出啮合状态，不会像直齿轮那样整齿突然接触产生啮合冲击，车削过程中传动噪音更低，齿面接触线沿齿向倾斜分布，重合度比同参数直齿轮高出三成以上，重切削走刀时载荷能分散到更多同时啮合的轮齿上，单齿承受的弯曲应力更小，长期满负荷车削钢件时不容易出现断齿、齿面点蚀的失效问题。齿轮端面预留的四个对称凹槽，是和变速拨叉的配合卡位，拨叉的卡爪正好嵌入这四个槽内，扳动变速手柄时拨叉带动齿轮完成轴向滑移，建模时凹槽的深度、槽边倒角都要和拨叉爪的尺寸匹配，槽口处做小倒角处理，

　　避免换挡过程中拨叉移动时和槽边发生刚性磕碰，长期换挡磨损后出现挡位挂不到位、脱挡的问题。齿轮的轴向厚度、外圆齿顶圆尺寸都严格适配主轴箱内部的安装空间，齿顶圆和箱体内壁之间要预留足够的安全间隙，运转过程中不能和箱壁、相邻轴上的其他传动零件发生运动干涉，齿轮两端面和相邻垫圈、定位环的接触面要保证平面度，轴向定位后不能出现窜动超差。建模过程中斜齿的螺旋角参数要和配对啮合的齿轮完全一致，齿向方向相反才能保证正确啮合，齿面的渐开线齿廓按照机床传动齿轮的精度等级生成，齿顶处做倒角去毛刺，避免装配时齿边锐边划伤装配人员，也防止啮合初期锐边出现应力集中。内花键的齿形和外斜齿的同轴度是整个零件建模的核心公差项，如果内外齿不同轴，

　　齿轮运转时会出现径向跳动，传递动力时产生周期性振动，直接影响主轴的回转精度，加工出来的工件会出现振纹、圆度超差的问题。这类齿轮除了应用在普通卧式车床的主轴变速箱中，同结构的内花键斜齿齿轮也广泛用在各类通用机械设备的变速传动箱、工业减速器的换挡机构里，只要是需要沿轴滑移切换传动比、同时传递较大扭矩的传动工位，都可以采用这类结构，相比普通平键连接的齿轮，内花键连接的对中性更好，承载能力更强，滑移换挡的导向性更优，能承受频繁换挡带来的轴向冲击，零件的服役寿命也更长。建模时同步还原了轮齿的拔模斜度、端面凹槽的工艺倒角、内花键的齿根过渡圆角，所有结构特征都完全贴合实际机加工艺，不需要后续额外修改就可以直接导入工程图模块生成加工图纸，对接滚齿、插齿、内花键拉削的加工工序。
