带安装耳斜槽定位支撑结构件

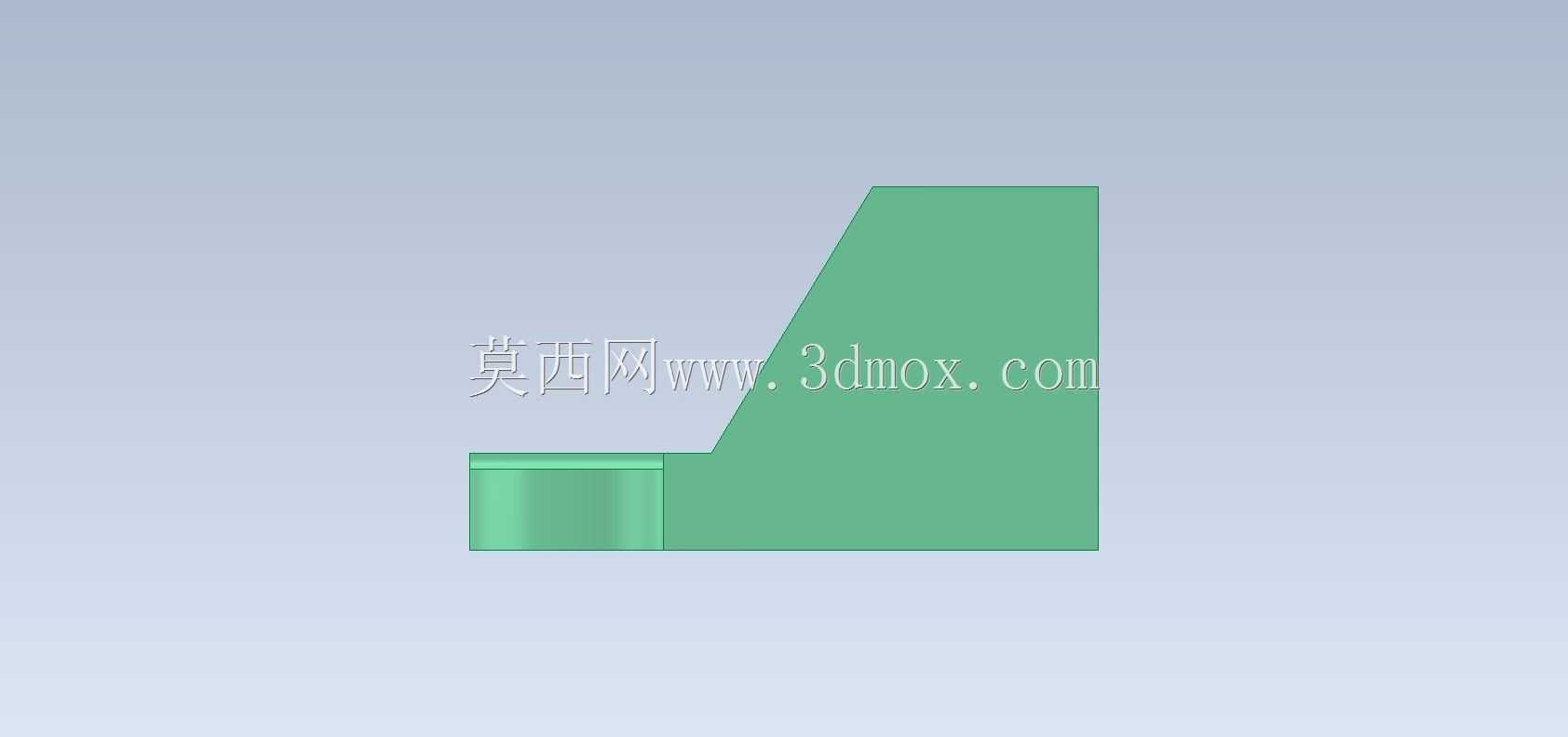

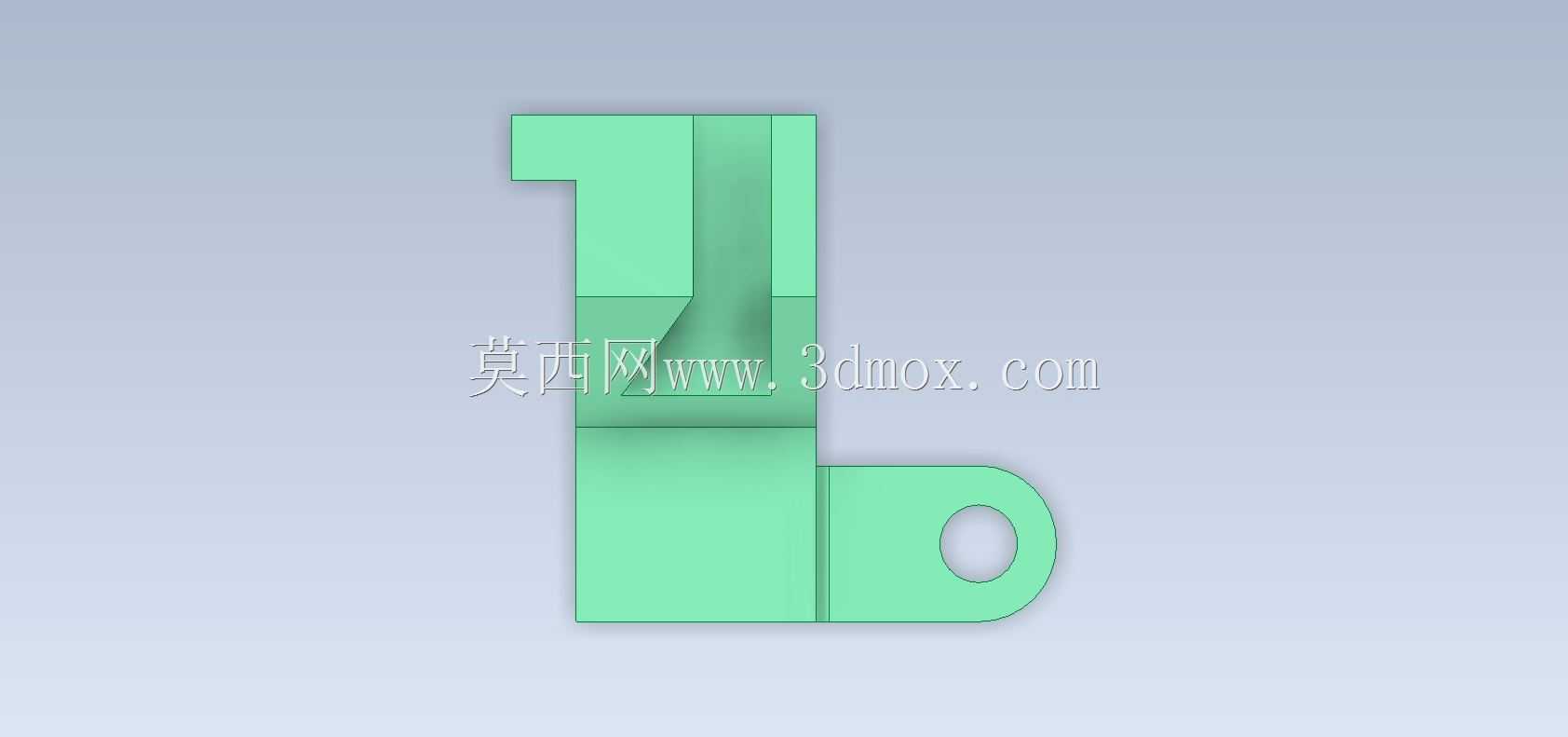

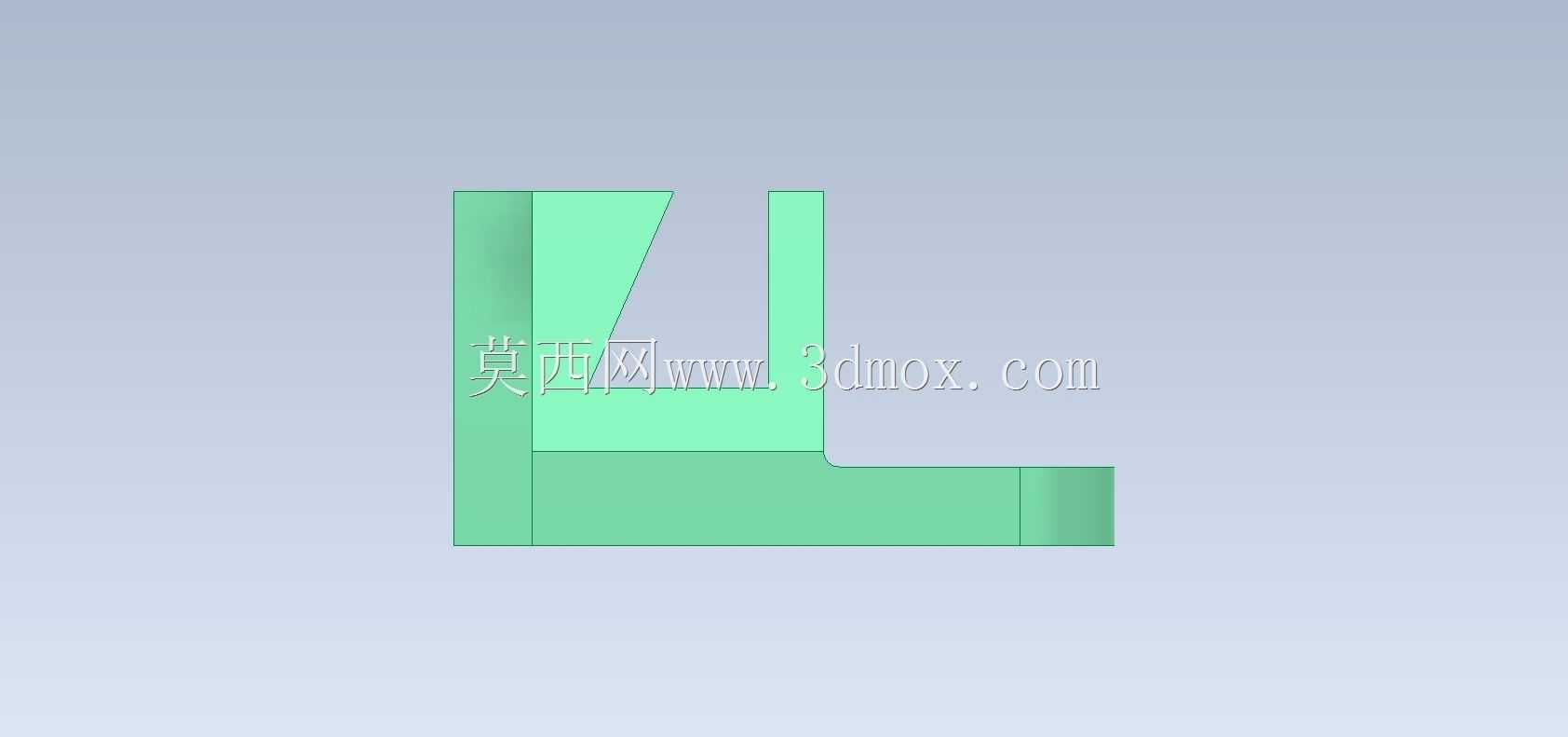

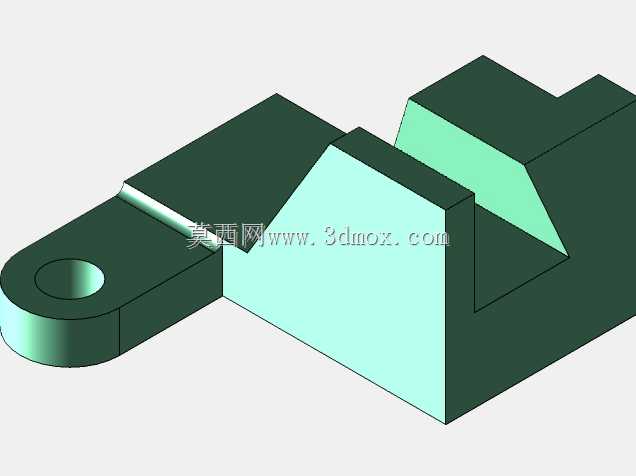

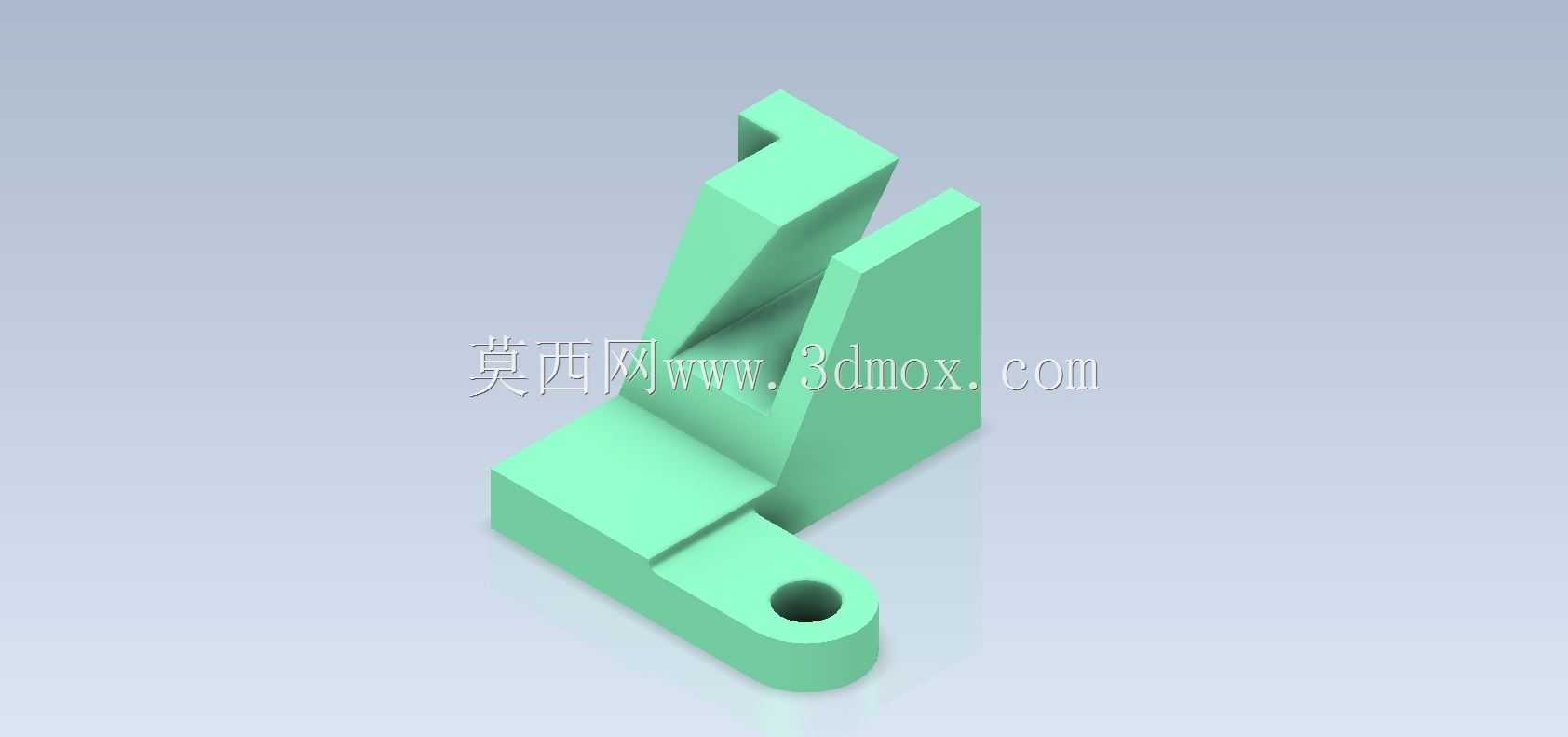

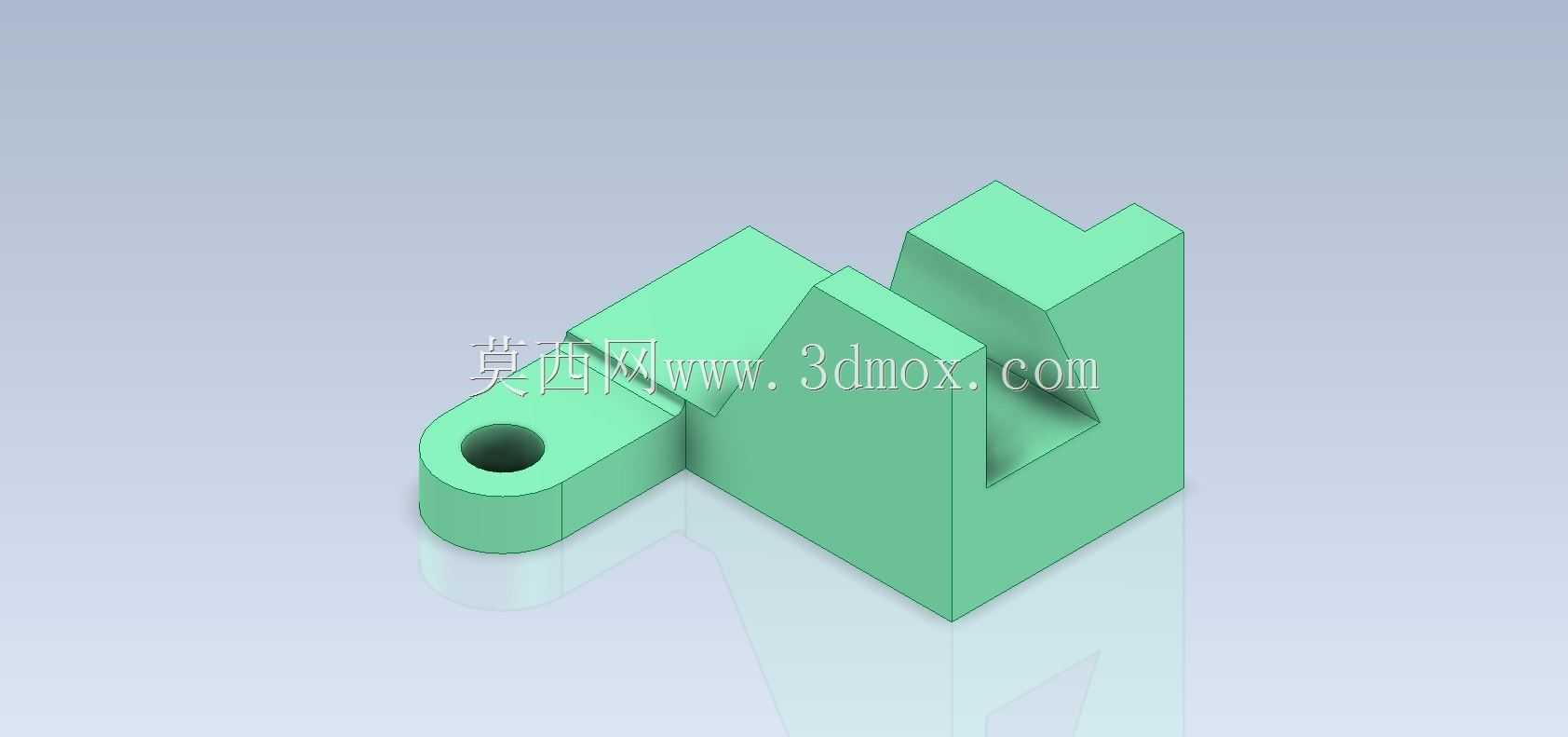

　　在小型工装夹具、非标自动化输送线的侧向定位工位中，这类带安装耳的斜槽支撑件是出镜率极高的功能零件，很多刚接触三维建模的工程人员在基础练习阶段接触这类零件，本质上是因为它覆盖了机械结构设计里最核心的几个设计逻辑：安装基准统一、功能面避让、载荷路径顺畅。从实际使用场景来看，这类零件常被用在轻工装配线的工件侧向抵靠位置，斜向开设的通槽不是为了造型好看，而是为了适配不同直径的圆杆类工件滑入定位——当工件沿着斜槽斜面滑入时，槽体的两个竖直侧壁会限制工件的水平窜动，底部的平面则承担垂直方向的支撑载荷，避免工件在装配、检测工序中出现偏移。

　　设计这类零件的时候，首先要敲定的是安装耳的位置与尺寸，不能先画主体结构再补安装位：底部伸出的带孔圆柱耳是整个零件的安装基准，孔的中心到主体支撑面的垂直距离，直接决定了零件安装到型材架上之后，定位槽的工作高度是否匹配生产线的工件输送高度，一旦这个尺寸出现偏差，后续所有的槽体、支撑面加工精度再高也无法满足使用要求。安装耳的圆柱外径要比安装孔直径大至少两倍孔径，这是为了保证螺栓锁紧时，安装面有足够的承压面积，不会因为长期受振动载荷出现安装耳开裂的问题；耳片与主体连接的位置要做圆角过渡，避免应力集中，很多新手建模时容易忽略这个过渡圆角，实际加工出来的零件在反复受侧向冲击时，连接位置很容易出现断裂。

　　主体部分的斜槽角度一般取30度到45度之间，角度过小会导致工件滑入时卡滞，角度过大则无法起到有效的定位约束，槽体的宽度要比适配工件的最大直径大0.2到0.5毫米，这个间隙是为了给工件表面的镀层、加工公差预留余量，避免工件无法顺利放入槽内。槽体两侧的立板厚度不能小于6毫米，当工件放入槽内时，立板会承受工件的侧向挤压力，如果厚度过薄，长期受力会出现立板外张变形，导致定位精度失效。主体底部的凸台结构不是冗余设计，它的作用是让零件安装时，主体底面与安装基板之间留出0.5到1毫米的间隙，避免安装面存在加工毛刺时，零件无法平稳贴紧基准面，同时这个间隙也能方便清理落入安装位置的切屑、灰尘，不会因为杂物垫起零件导致定位高度出现偏差。

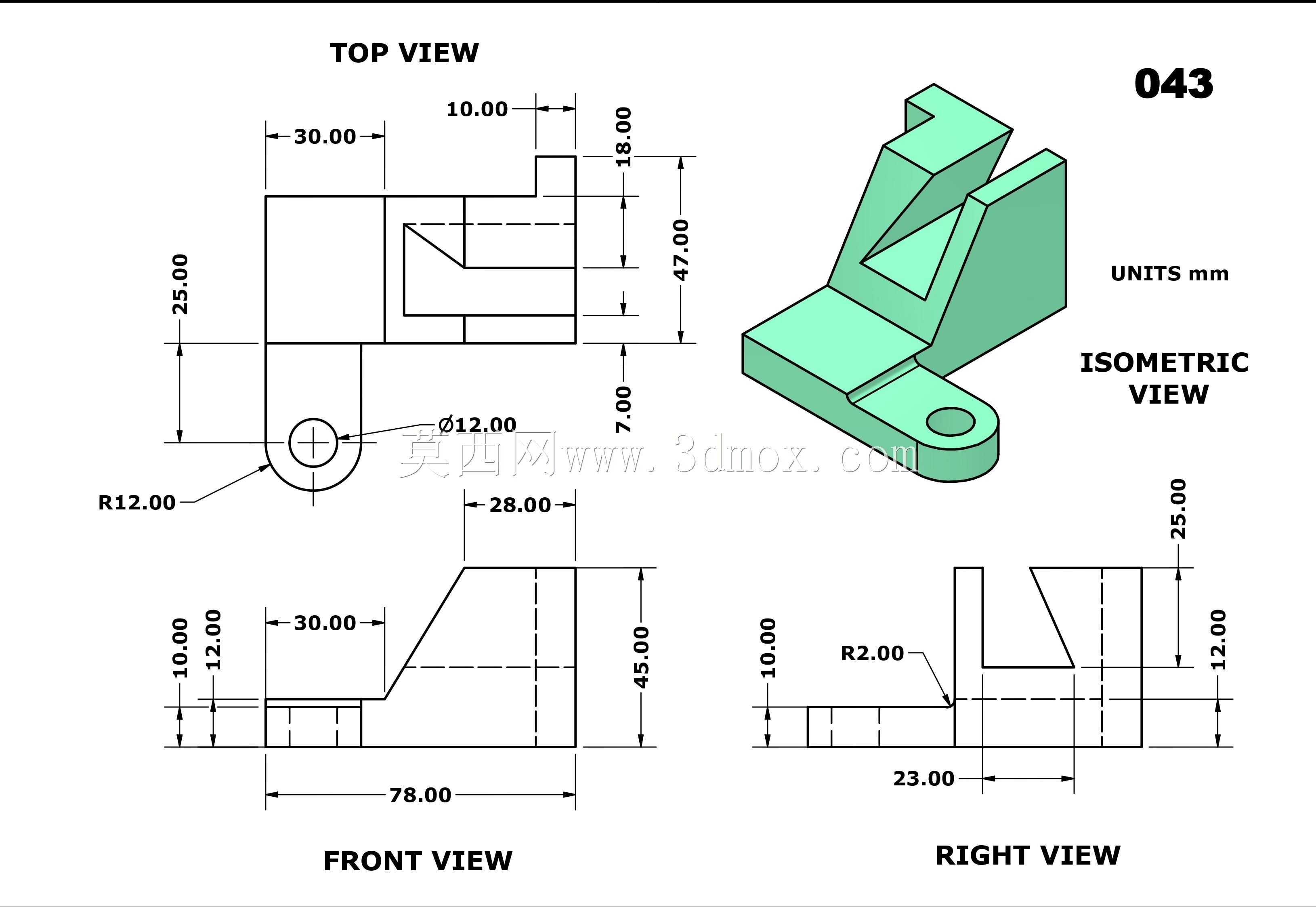

　　从安装边界来看，这类零件的整体占用空间非常紧凑，横向最大尺寸不超过80毫米，纵向高度不超过70毫米，安装时只需要一颗M6或者M8的内六角螺栓穿过安装耳的孔位，就能将零件固定在铝型材或者钢板工作台面上，不需要额外的定位销辅助固定——因为斜槽工作时的受力方向是沿着斜槽指向安装耳一侧，螺栓的锁紧力完全可以抵抗工作载荷，不会出现零件转动移位的问题。零件的所有外露棱边都要做0.5毫米的倒角处理，一方面是避免安装调试时划伤操作人员，另一方面也能去除加工产生的毛刺，防止毛刺脱落掉入装配工件内造成质量隐患。

　　在建模练习阶段做这类零件，不能只追求外形相似，要带着工程思维去考量每一个结构的作用：为什么斜槽的开口要做在上方而不是侧面？为什么安装耳要伸出主体外侧而不是做在主体底部？这些设计选择都和实际使用中的装配便利性、维护便捷性直接相关。比如安装耳外伸的设计，能让操作人员在锁紧螺栓时，扳手不会被主体的立板挡住，不需要预留额外的扳手操作空间，进一步缩小整个工位的结构尺寸；斜槽上开口的设计，则能让操作人员直接从上方取放工件，不需要侧向推入，在快节奏的装配生产线上能大幅减少单工位的操作时间，提升整体生产效率。这类零件虽然结构简单，但是涵盖了机械设计里基准选择、载荷分析、工艺性考量的基础逻辑，把这类基础结构的设计逻辑摸透，后续做复杂设备的结构设计时才能避免出现原则性的设计错误。
