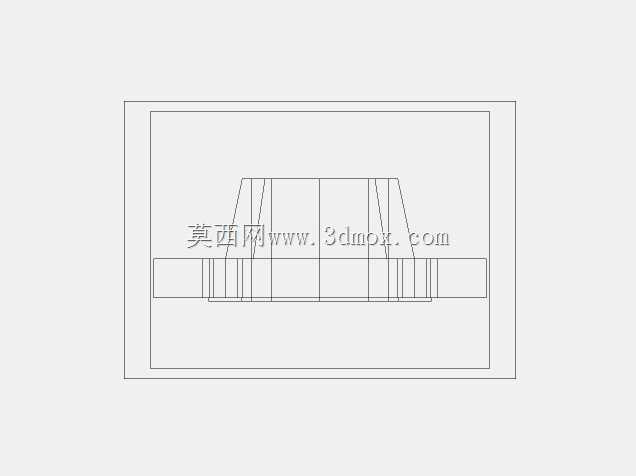

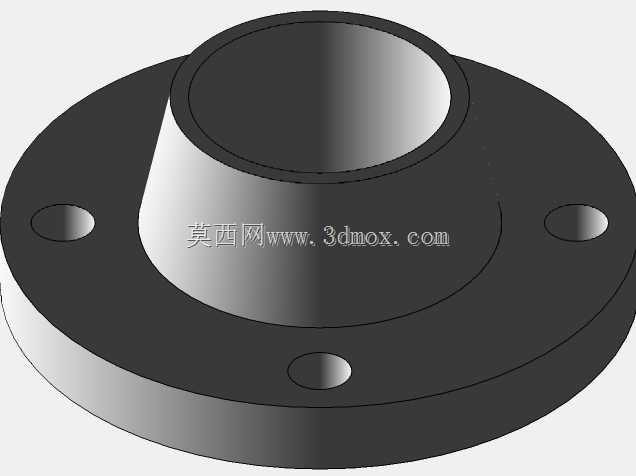

3英寸150磅级带颈对焊突面法兰结构

　　在石油化工、市政给排水、工业流体输送的管路系统中，法兰是实现管段之间、管路与阀门/泵体/压力容器等设备之间可拆卸刚性连接的核心承压部件，本次呈现的是公称尺寸3英寸、压力等级150磅的带颈对焊突面法兰结构。这类法兰的实际应用场景覆盖常温水输送、低压蒸汽输送、弱腐蚀性化工介质输送等工况，在车间工艺管线改造、场站管路装配、设备进出口连接环节都有极高的使用频次，相比平焊法兰，带颈对焊的结构形式能更好地分散管道与法兰连接处的应力集中，降低管路运行过程中焊缝位置受振动、压力波动影响出现泄漏的概率。从功能特性来看，该法兰的突面密封面结构适配常用的非金属平垫片、缠绕式垫片，安装时无需额外加工复杂密封槽，现场装配容错率更高，

　　150磅的压力等级对应常温下约2.0MPa的承压能力，完全满足多数低压工业管路的运行压力要求。法兰盘上均匀分布的螺栓孔用于穿装连接螺栓，装配时通过对称拧紧螺栓给密封面施加均匀压紧力，挤压垫片填充密封面微观间隙实现介质密封；颈部的锥度过渡结构是设计中的核心考量，顺着管道轴向的锥度变化能让管路运行时的内压应力、管道热胀冷缩产生的附加应力平滑传递到法兰盘本体，避免焊缝位置出现应力突变，同时对焊连接的形式让法兰与管道的连接焊缝为环向对接焊缝，相比平焊法兰的角焊缝，焊接质量更容易通过射线探伤检测，焊接缺陷的可控性更高，适合对管路密封可靠性有一定要求的场景。从外形尺寸与安装边界来看，该法兰的密封面外径、螺栓孔中心圆直径、

　　螺栓孔数量与孔径均匹配对应压力等级与公称尺寸的管路连接标准，安装时需要预留足够的螺栓操作空间，法兰背部与管道对接的坡口尺寸适配常规壁厚的3英寸无缝钢管，现场焊接时不需要额外加工特殊坡口，能有效缩短现场装配的工时。设计过程中首先要匹配对应压力等级的法兰尺寸标准，确认密封面形式满足管路输送介质的密封要求，颈部的高度与锥度需要经过应力校核，确保在额定压力下法兰的变形量在密封允许的范围内，螺栓孔的位置度公差需要严格控制，避免现场安装时出现螺栓无法穿装的错孔问题，法兰盘的厚度需要满足螺栓预紧力作用下的刚度要求，防止预紧时法兰盘出现翘曲导致密封面压合不均出现泄漏。在实际选型应用中，这类法兰不需要搭配对夹式的特殊密封元件，

　　常规的管路安装班组即可完成装配作业，后期管路检修拆卸时，只需要松开连接螺栓即可分离管段，不需要切割管道，能大幅降低后期管路维护的成本。在三维建模过程中，需要重点还原颈部的锥度过渡曲面、螺栓孔的分布位置、突面密封面的台阶结构，确保模型的尺寸边界与实际产品一致，方便设计人员在做管路布局时提前校验安装空间，避免管路装配时出现法兰与周边管线、结构件的干涉问题，同时准确的模型结构也能为后续的法兰加工工装设计、管路应力仿真分析提供可靠的三维数模基础。
