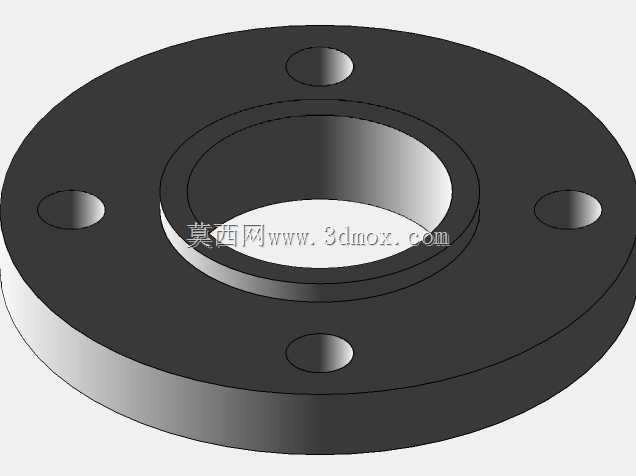

2.5英寸150LB突面带颈平焊法兰结构

　　在石油化工、市政给排水、暖通空调、轻工制药等行业的压力管路系统中，法兰是实现管段之间、管路与阀门/泵体/压力容器等设备之间可拆卸连接的核心承压部件，本次涉及的2.5英寸150LB等级SO RF法兰，是美标压力体系下应用覆盖面极广的常规连接元件，适配公称通径DN65的管路，对应英制管外径73.02mm的配管要求，150LB的压力等级对应常温工况下最高1.0MPa左右的承压能力，可覆盖绝大多数低压流体输送场景的使用需求。从结构形式来看，SO类型法兰属于带颈平焊结构，相比板式平焊法兰，其颈部的锥形过渡结构能够有效分散管道运行过程中传递到法兰盘本体的应力，降低法兰盘根部的应力集中系数，同时平焊的连接形式对现场施工的焊接要求更低，

　　不需要像对焊法兰那样完成管端与法兰颈的对接焊缝，仅需在法兰内侧和外侧分别完成角焊缝即可实现管路与法兰的固定，现场安装效率更高，也更适合中小口径低压管路的快速装配场景。RF密封面即突面密封结构，是法兰密封形式中通用性最强的一种，密封面为高出法兰盘基准面的环形凸台，表面加工有标准要求的水线纹路，装配时配合非金属软垫片或者缠绕式垫片，依靠螺栓预紧力压平垫片填充密封面微观间隙，实现管路内部流体的密封，这种密封面结构加工难度低，垫片适配范围广，后期维护更换垫片的操作也更简便，在无强腐蚀、无极端温度波动的常规工况下完全可以满足密封可靠性要求。从设计逻辑层面，这类法兰的螺栓孔采用圆周均布设计，对应150LB压力等级DN65规格的螺栓孔数量为4个，

　　螺栓孔中心圆直径、螺栓孔直径均严格遵循ASME B16.5标准的尺寸要求，保证同压力等级同通径的法兰具备完全互换性，不需要单独定制配对连接件；法兰盘的厚度、颈部高度、内孔直径的参数匹配，既要满足承压状态下的刚度要求，避免螺栓预紧时法兰盘发生翘曲导致密封失效，也要控制整体重量，降低材料成本与管路整体载荷。在实际工程应用中，这类法兰常被用在循环水管道、压缩空气管路、低压蒸汽输送管线、常规物料输送管段上，安装时需要注意法兰端面与管道轴线的垂直度偏差控制，偏差过大会导致垫片受压不均，运行过程中容易出现泄漏；螺栓紧固需要遵循对角分次拧紧的原则，保证每个螺栓的预紧力均匀，避免局部预紧力过大压坏垫片或者导致法兰变形。从建模角度来看，

　　这类标准件的三维建模需要严格对应标准尺寸链，首先绘制法兰盘的外圆、内孔、颈部的旋转截面，通过旋转特征生成主体结构，之后绘制单个螺栓孔的拉伸切除特征，通过圆周阵列完成所有螺栓孔的加工特征，最后对密封面、焊缝坡口位置做对应的倒角处理，保证模型的尺寸与实际加工要求完全一致，方便后续在管路装配设计中直接调用，完成管路布局的干涉检查、螺栓长度选型、应力仿真分析等工作。这类标准法兰的建模精度直接影响整个管路系统的设计效率，准确的模型可以避免现场安装时出现法兰孔位不对、密封面配合间隙异常等问题，减少现场施工的返工量。在设备配套场景中，这类法兰也常被焊接在储罐的接管口、泵体的进出口、换热器的管程壳程接口位置，作为设备与外部管路连接的标准接口，统一的接口标准可以让不同厂家生产的设备、管路配件实现快速对接，降低工程配套的沟通成本与定制成本。日常运维过程中，法兰连接位置是管路系统泄漏排查的重点点位，RF面法兰的泄漏大多是因为垫片老化、螺栓预紧力松弛、法兰变形导致的，更换垫片时只需要松开对应位置的螺栓，错开法兰位置即可取出旧垫片更换新件，不需要切割管段，维护成本远低于焊接连接的管路，这也是法兰连接在工业管路中被广泛应用的核心原因之一。
