3英寸150LB突面带颈平焊法兰结构

　　在石油化工、市政给排水、常规工业流体输送的管路系统中，法兰是实现管段之间、管段与阀门/泵体/压力容器等设备可拆卸连接的核心承压部件，本次呈现的3英寸150LB等级突面带颈平焊法兰，是日常管路布设中应用频次极高的一类连接构件。从实际应用场景来看，这类法兰常适配公称通径3英寸的低压流体输送管路，在常温工况的水、压缩空气、低腐蚀性油品输送场景中十分常见，既可以用于车间工艺管线的固定段连接，也能作为设备进出口的转接接口，方便后期管路拆解检修、设备更换作业，避免整段管线切割返工。

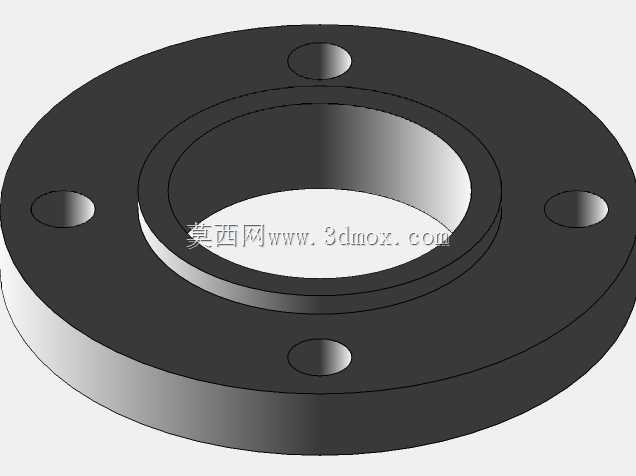

　　从功能特性上看，该法兰采用RF突面密封结构，密封面高出法兰盘本体基准面，安装时配合非金属软垫片或者缠绕式垫片，能够依靠螺栓预紧力压平密封面间的垫片，填充密封面微观不平度，实现150LB压力等级下的可靠密封，防止管路内流体外泄。法兰盘上均匀布设的四个螺栓通孔，是安装时穿入紧固螺栓的位置，孔位的分度圆直径、孔径大小都和同压力等级同通径的法兰完全匹配，保证现场安装时无需二次扩孔或者调整孔位，能够直接和配对法兰、设备法兰实现对接。中心的通孔和连接管道的外径适配，采用平焊结构时，管道插入法兰内孔至预定深度后，在法兰内外两侧分别施焊，就能完成法兰和管道的固定连接，相比对焊法兰，平焊结构的现场焊接作业难度更低，对施工人员的焊接技术要求更宽松，适合低压常温工况下的快速施工。

　　设计这类法兰时，首先要匹配对应压力等级的强度要求，法兰盘的厚度需要满足螺栓预紧时的刚度需求，避免紧固后法兰盘发生翘曲变形导致密封失效；螺栓孔的分度精度直接影响安装适配性，设计时需要严格控制孔位的位置度公差，保证任意同规格同压力等级的法兰都能互换安装。中心内孔的尺寸需要适配对应公称通径管道的外径，预留合理的焊接间隙，既不能间隙过大导致焊接时焊瘤掉入管内，也不能间隙过小导致管道无法顺利插入。突面密封面的表面粗糙度需要控制在合理范围，过粗的表面会导致垫片无法完全填充微观凹坑引发泄漏，过高的表面光洁度则会提升加工成本，常规工况下密封面加工至Ra3.2-Ra6.3即可满足密封需求。带颈结构的设计，是为了提升法兰和管道连接位置的结构刚度，分散管道运行时产生的应力，避免应力集中在焊缝位置导致焊缝开裂，相比无颈的板式平焊法兰，带颈结构的抗疲劳性能更优，能够承受一定程度的管路振动和温度变形。

　　从安装边界来看，该法兰的外径尺寸决定了安装时需要预留的径向操作空间，螺栓紧固时需要预留扳手的操作行程，因此在管路排布时，法兰安装位置不能紧贴墙面或者其他设备本体，需要留出足够的紧固作业空间。法兰的轴向厚度加上配对法兰、垫片的厚度，是管路连接段需要预留的轴向尺寸，前期管路预制时需要精准计算该段长度，避免安装时出现管线长度不足或者过长顶推法兰的问题。螺栓的长度选择需要匹配两片法兰加垫片的总厚度，保证螺栓紧固后露出螺母2-3个螺距，既不能过长导致螺纹啮合不足，也不能过短导致无法穿入紧固。现场安装时需要注意密封面的保护，不能磕碰划伤突面位置，吊装时也不能用钢丝绳直接捆绑密封面，防止密封面损伤导致后期运行泄漏。另外，这类法兰的适用温度范围和所选垫片、螺栓材质直接相关，常规碳钢材质搭配橡胶垫片时，适用温度一般不超过120摄氏度，若输送高温流体则需要更换适配的垫片和螺栓材质，同时校核法兰在高温下的强度衰减情况，保证运行安全。

　　在管路系统的应力计算中，法兰位置是管路刚度突变的节点，设计时需要重点校核法兰处的弯曲应力和剪切应力，尤其是管路存在热胀冷缩变形时，法兰位置不能承受过大的附加弯矩，否则容易导致密封面分离引发泄漏。日常运维中，法兰连接位置也是管线巡检的重点点位，需要定期检查螺栓是否松动、密封面是否有渗漏痕迹，对于存在振动的管路，还需要检查法兰和管道连接的焊缝是否有裂纹，及时发现隐患提前处置。这类标准化的法兰构件，所有尺寸都遵循通用的管路法兰标准，互换性极强，现场维修更换时无需单独测绘，只要确认通径和压力等级，就能直接采购替换，大幅降低运维的备件成本和停机时间。
