海德汉系统数控加工中心结构设计方案

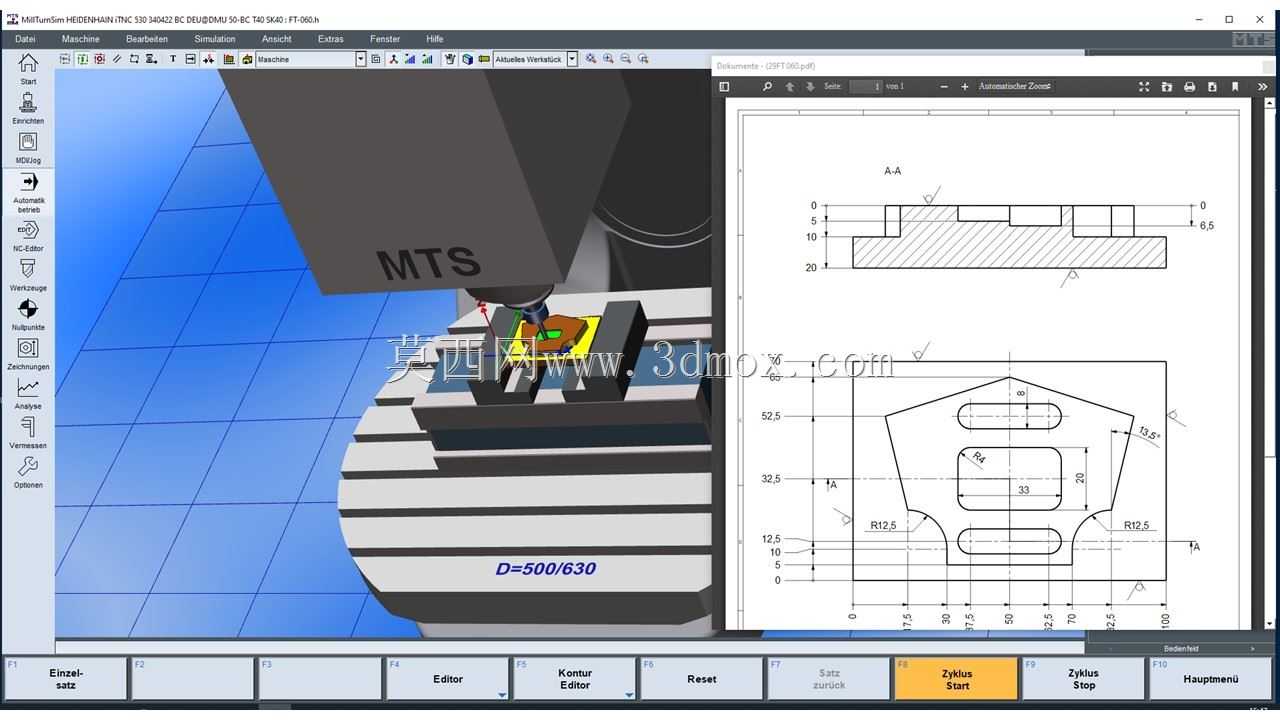

　　这套数控加工设备的三维结构方案，针对中小型精密零件加工场景搭建，覆盖立式铣削加工的全流程作业需求，可适配板类、盘类、小型壳体类零件的平面铣削、型腔加工、钻孔攻丝、轮廓铣削等多工序加工，在通用机械零件加工、模具小件加工、教学实训场景中都能匹配对应的作业需求。从结构布局来看，设备采用经典的C型立式床身结构，主轴箱沿立柱导轨做Z向垂直进给，工作台沿床身导轨做X、Y向水平进给，这种布局的优势在于结构刚性充足，操作视野开阔，工件装夹调试便捷，针对行程范围内的零件加工，能保证足够的切削稳定性。配套的海德汉数控系统，在五轴联动加工、高精度轮廓铣削场景下的路径规划能力突出，系统自带的程序校验、加工仿真功能，可在实际切削前完成走刀路径的模拟验证，

　　减少试切环节的材料浪费与撞机风险。从设计思路上，这套结构优先保障加工精度的保持性，主轴单元采用高刚性主轴结构，可适配不同规格的铣刀、钻头等切削刀具，转速区间覆盖常规有色金属、黑色金属的切削需求，导轨副采用适配重载切削的线性导轨结构，兼顾进给速度与切削刚性，工作台的T型槽布局参考通用加工中心的装夹标准，可适配通用平口钳、压板、专用夹具的安装，无需额外改造工作台面即可完成常规工件的装夹固定。设备的安装边界参考同规格加工中心的常规尺寸，横向占地宽度适配中小型车间的设备布局需求，纵向深度预留了操作与维护的空间，Z向行程可满足常规高度零件的加工需求，工作台承重覆盖中小型零件的加工重量范围，不会因工件超重导致导轨变形影响加工精度。

　　从功能特性来看，这套结构预留了刀库安装接口、冷却系统布局空间、排屑机构安装位置，可根据实际生产需求升级对应的功能模块，基础结构的刚性冗余充足，即使加装对应的辅助功能模块，也不会影响整体的加工稳定性。在实际生产应用中，这类设备可承担多品种小批量零件的加工任务，换产调试时，配合数控系统的程序调用功能，可快速切换不同零件的加工程序，减少换产准备时间，针对实训教学场景，这套结构可完整展示数控加工中心的机械结构组成、运动逻辑，配合系统的操作仿真，可帮助学习者快速理解数控加工的作业流程。结构设计中充分考虑了维护便利性，主轴、导轨、丝杠等易维护部件的预留操作空间充足，日常的润滑、易损件更换无需拆解大量结构件，可降低设备的日常维护成本。

　　针对切削过程中的排屑需求，床身结构预留了排屑器的安装位置，可适配链板式排屑器，及时将加工产生的切屑排出加工区域，避免切屑堆积影响工作台运动精度，冷却系统的管路布局沿床身内部走线，不会干扰加工区域的工件装夹与刀具运动，同时可根据加工需求切换外冷、主轴中心内冷的冷却方式，适配深孔加工、高速铣削的冷却需求。从运动精度控制来看，各进给轴的丝杠支撑结构采用固定端+支撑端的经典布局，可补偿丝杠热伸长带来的精度误差，配合导轨的防尘防护结构，可阻挡切削粉尘、切屑进入导轨副，延长运动部件的使用寿命。这套结构的三维模型完整还原了设备的各部件装配关系，可用于设备方案展示、结构教学、虚拟调试等场景，通过模型可直观查看各部件的运动干涉情况，验证结构布局的合理性，为后续的设备优化、定制化改造提供直观的三维参考。
