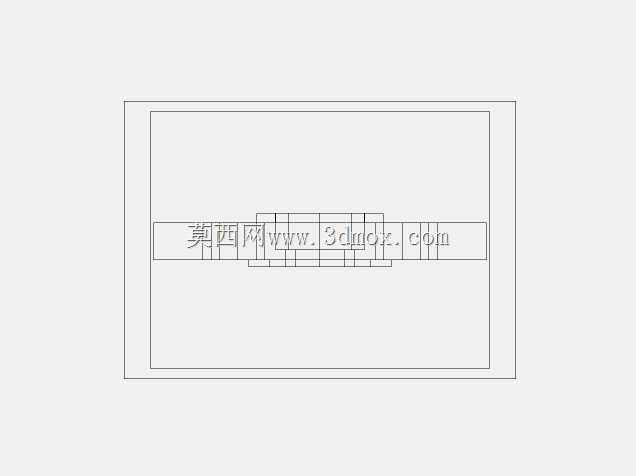

0.75英寸150LB突面钢制法兰结构

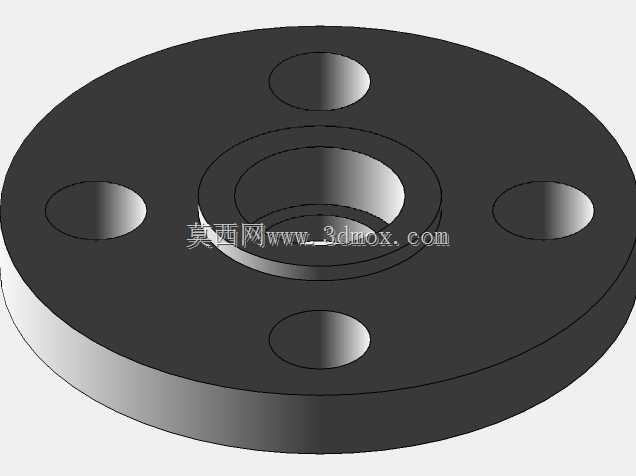

　　在低压流体输送管路系统里，这类小口径突面法兰的应用覆盖了从车间工艺管线、公用工程水气管路到小型设备接口的诸多场景，日常做配管设计时，0.75英寸也就是公称通径DN20的150LB等级法兰，是小口径支路、仪表引压管、辅助管线对接的常用连接件，很多时候现场做管路改造、设备接口匹配，都需要精准的三维模型来提前核对安装空间，避免现场配管时出现螺栓孔对位偏差、密封面干涉的问题。从结构设计逻辑来看，这款突面法兰采用的是美标Class150压力等级对应的密封面形式，突面结构的密封面高出法兰盘本体一定高度，配套非金属软垫片或者缠绕式垫片时，能通过螺栓预紧力让垫片均匀受压，实现管路的静密封，相比全平面法兰，突面结构的密封比压更容易控制，在1.

　　6MPa及以下的常温低压工况下密封可靠性更稳定，日常维护时更换垫片也更方便，不需要完全错开法兰端面就能完成垫片更换作业。法兰盘本体上均匀分布的四个螺栓通孔，是按照150LB等级对应的螺栓孔中心圆尺寸排布的，四个孔的位置度公差在建模时严格遵循对应标准要求，实际安装时配套对应规格的六角头螺栓，不需要额外扩孔就能顺利穿装，螺栓孔的孔径比螺栓公称直径大出的间隙，也给现场安装时的管线对位留出了微小调整余量，抵消部分管路焊接变形带来的对位偏差。中心的通孔是流体的过流通道，内径尺寸和对应规格的管道外径匹配，焊接端的坡口形式也适配现场常用的角接焊接工艺，不管是和无缝钢管对接焊，还是和设备上的配对法兰栓接，都能保证流道内壁平滑过渡，

　　减少流体在接口处的局部阻力，避免介质在变径位置产生涡流、积留杂质。从安装边界来看，这款法兰的外径尺寸、厚度都严格对应标准参数，建模时还原了法兰盘的所有实体特征，包括密封面的表面粗糙度对应的结构细节、螺栓孔的倒角、法兰外缘的加工圆角，在做三维管路装配时，可以直接调用这个模型和配对法兰、垫片、螺栓组件完成虚拟装配，提前检查法兰和周边管线、支架、设备外壳的安全间隙，比如在紧凑的阀组安装场景里，小口径法兰的安装空间往往比较局促，提前通过三维模型核对法兰安装后螺栓的操作空间，能避免现场安装时出现扳手没有操作空间、法兰和相邻构件碰撞的问题。实际工况里，这类法兰常用来输送水、压缩空气、低压蒸汽、常规工艺介质，适用的温度范围也和所选的法兰材质、

　　垫片材质匹配，日常做设备维护时，只要按照规定的扭矩对角拧紧螺栓，就能保证长期运行无泄漏，很多小型撬装设备的对外接口也会采用这个规格的法兰，因为小口径法兰的螺栓数量少，安装拆卸效率高，后期检修时不需要耗费太多工时就能完成接口拆装。建模过程中，对法兰的所有加工特征都做了还原，没有省略工艺倒角、密封面的凸台结构，这些细节在做装配干涉检查时非常关键，比如如果忽略了密封面的凸台高度，装配时就可能误判垫片的压缩量，导致模拟装配时出现间隙计算错误，影响后续的管路应力分析结果。另外法兰背面和管道焊接的位置，也按照实际焊接工艺要求留出了焊脚空间，避免焊接时焊肉溢出影响法兰和管道的贴合度，这些细节都是实际工程应用中经常遇到的问题，很多粗糙的模型会忽略这些工艺结构，导致设计人员调用模型时出现判断偏差，而精准的三维模型能让设计人员在方案阶段就把所有安装、工艺细节考虑到位，减少现场施工的返工率。在做车间管线排布时，这类小法兰的排布密度往往比较高，尤其是在仪表风、冷却水的支路管线上，同一支架上可能排布多根同规格的管线，精准的法兰模型能帮助设计人员合理规划管线间距，保证相邻法兰之间留出足够的螺栓操作空间，同时避免管线过于密集导致后期维护无法下手。
