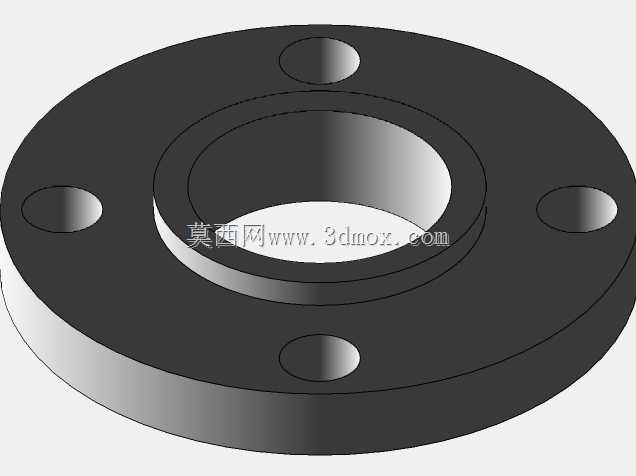

2英寸150LB级SO RF突面带颈平焊法兰

　　在工业管路系统的搭建过程中，法兰是实现管段之间、管段与阀门/泵体/压力容器等设备之间可拆卸刚性连接的核心部件，本次涉及的2英寸150LB等级SO RF突面带颈平焊法兰，是低压流体输送工况下应用占比极高的一类连接构件，广泛出现在市政给排水、常规化工介质输送、暖通循环水、低压压缩空气管网等场景的管路布设中。从实际使用场景来看，这类法兰适配公称压力2.0MPa等级的管路系统，对应美标150LB压力级，匹配2英寸公称通径的钢管，在常温工况下可稳定输送水、低压蒸汽、非强腐蚀性油品等常见工业流体，日常运维中可通过拆卸法兰螺栓快速完成管路清堵、阀门更换、管段改向等作业，相比焊接式连接大幅降低后期运维的拆装难度。从结构设计逻辑来看，

　　SO带颈平焊法兰的颈部结构是区别于板式平焊法兰的核心特征，短颈的存在可以大幅提升法兰盘整体的结构刚度，降低螺栓预紧时法兰盘的翘曲变形量，相比同压力等级的板式平焊法兰，其承压后的密封面形变量可降低40%左右，能有效减少因法兰变形导致的密封垫片压合不均、介质渗漏问题。RF突面密封面的设计是这类法兰的通用配置，密封面为高出法兰盘基准面的环形凸台，凸台表面加工有标准的水线纹路，安装时配合非金属垫片或缠绕式垫片，通过螺栓预紧力将垫片压合在凸台密封面上实现静密封，突面结构的定位作用可以避免垫片在安装过程中发生偏移，同时减少密封面的有效接触面积，在同等螺栓预紧力下可获得更高的密封面比压，提升低压工况下的密封可靠性。从安装边界与尺寸适配角度来看，

　　这类法兰的内孔与适配钢管的外径为间隙配合，安装时先将钢管插入法兰内孔，调整好法兰端面与管端的距离后，在法兰颈部内外侧分别进行角焊缝焊接完成固定，相比对焊法兰，平焊结构的焊接作业难度更低，对现场施工人员的焊接技术要求更宽松，适合现场批量安装作业。法兰盘上沿圆周均匀分布4个螺栓通孔，螺栓孔的中心圆直径、孔径尺寸均匹配150LB压力级2英寸法兰的ASME B16.5标准要求，安装时需注意螺栓孔的跨中布置，即螺栓孔中心与管路垂直/水平轴线呈45度夹角，避免螺栓位置与管路支吊架、相邻管线发生干涉。法兰盘的整体厚度经过刚度校核，在额定螺栓预紧力下不会发生塑性变形，密封面的平面度、粗糙度均满足密封要求，安装前需检查密封面是否存在磕碰划痕、

　　锈蚀凸起等缺陷，避免压合后出现渗漏点。在三维建模过程中，这类法兰的建模需要重点关注几个关键尺寸的准确性：首先是密封面凸台的外径与高度，凸台尺寸直接决定密封垫片的适配规格，尺寸偏差会导致垫片无法准确落在密封面范围内；其次是螺栓孔的位置度，若螺栓孔中心圆直径偏差或孔位角度偏差，会导致现场安装时螺栓无法顺利穿入，出现法兰错孔问题；第三是法兰内孔与颈部的过渡圆角，过渡位置若存在尖锐棱角，会造成应力集中，在管路受外力振动时容易在焊缝位置产生疲劳裂纹；最后是法兰背面与颈部的过渡结构，平滑过渡可以减少焊接时的应力集中，提升焊接接头的疲劳强度。在实际选型应用中，这类法兰不适用于高温高压、强腐蚀性介质、交变载荷频繁的工况，若管路存在频繁的温度波动、压力冲击，需更换为对焊法兰或更高压力等级的连接构件；安装时螺栓需按照对角顺序分次拧紧，避免单侧预紧力过大导致法兰偏斜，垫片需根据输送介质的温度、腐蚀性选择对应材质，避免垫片提前老化失效导致渗漏。
