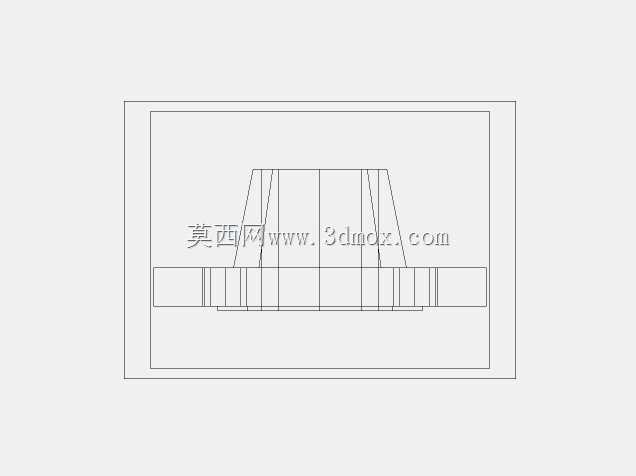

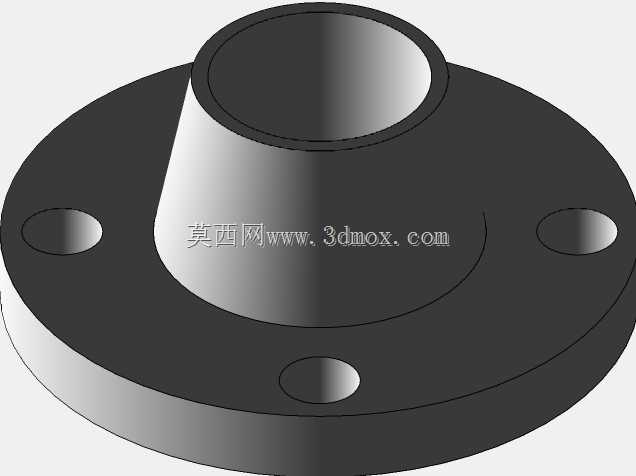

2英寸150磅RF面带颈对焊钢制法兰

　　在石油化工、市政给排水、工业蒸汽输送、常规工艺管线的施工与设备配套场景里，带颈对焊法兰是中低压工况下实现管道与管道、管道与设备阀体刚性密封连接的核心承压部件，本次涉及的2英寸公称通径、150磅压力等级的RF面带颈法兰，是美标压力体系里应用覆盖面极广的一款通用管路连接件。从实际工程使用的角度看，这类法兰的核心作用是通过颈部的锥度过渡结构，把管道焊接端的应力分散到法兰盘与颈部的整体结构上，相比平焊法兰，它的刚性更强，焊接后与管线的同轴度更易保证，在存在轻微管线振动、温度小幅波动的工况下，密封失效的概率远低于平焊结构。设计这类法兰的时候，首先要匹配对应压力等级的密封面尺寸，RF面也就是突面密封，其密封凸台的高度、

　　表面粗糙度有明确的工程要求，表面需要加工出细密的水线纹路，用来配合非金属垫片实现静密封，当螺栓均匀锁紧后，垫片被压实在密封凸台范围内，形成阻断介质泄漏的密封屏障。颈部的锥度设计不是随意设定的，锥段的壁厚从与管道对接的焊接端开始，逐步向法兰盘位置加厚，这个过渡段要避免出现应力集中的直角结构，所有转角位置都做圆弧过渡处理，目的是降低管线运行时内压、外部附加弯矩对接头位置的应力影响，防止长期运行后颈部出现疲劳裂纹。法兰盘上的螺栓孔采用跨中布置的方式，也就是螺栓孔的中心连线不与管线的垂直、水平轴线重合，而是错开45度均匀分布，这样的布置方式能让螺栓的锁紧力更均匀地作用在密封面上，避免出现局部压紧力不足导致的泄漏。从安装边界来看，

　　这款法兰的对接端适配2英寸公称通径的标准钢管，焊接端的内径与对应壁厚的钢管内径保持一致，焊接时采用对接环焊缝，焊后需要对焊缝位置做无损检测，确保焊接缺陷控制在标准允许范围内。法兰盘的外径、螺栓孔中心圆直径、螺栓孔数量与孔径都严格匹配150磅压力等级的尺寸要求，安装时要注意密封面的保护，不能出现磕碰划伤，否则即使螺栓锁紧力矩达标，也容易出现介质渗漏的问题。在实际管线排布时，这类法兰通常用在需要定期拆卸检修的管段位置，比如阀门两端、设备进出口、需要定期清理的过滤器两侧，相比直接焊接的管线接头，法兰连接的拆卸便利性更好，不需要切割管线就能完成部件的更换与维护。建模的时候要注意几个容易出错的细节：首先是颈部与法兰盘连接位置的过渡圆角，

　　很多新手建模时会直接做直角连接，实际加工中这个位置是必须有圆弧过渡的，否则不仅应力集中，也不符合锻件的加工工艺要求；其次是密封面的水线加工，水线是同心圆状的浅槽，深度很浅，建模时不需要做的过深，符合密封面的加工标准即可；另外螺栓孔的位置要严格按照跨中布置的要求定位，不能做成与轴线对齐的排布，否则现场安装时会出现与配对法兰孔位对不上的问题，导致无法装配。从工况适配性来说，150磅等级的这款法兰，适配的常规工作压力在常温下不超过2.0MPa，随着输送介质温度的升高，其允许的最高工作压力会按照材料的温度压力额定值相应折减，选型时需要结合管线的设计温度、介质特性匹配对应的法兰材质，常用的碳钢、不锈钢材质都可以按照这个尺寸系列加工，只要尺寸偏差控制在标准允许的形位公差范围内，就能实现同压力等级同通径法兰的互换装配。在现场安装作业时，螺栓的锁紧要遵循对角分次锁紧的原则，不能一次把单个螺栓拧到额定力矩，否则会出现法兰面倾斜，密封垫片受压不均，运行后容易出现泄漏，锁紧后法兰盘的两个密封面要保持平行，平行度偏差不能超过标准规定的范围，避免附加的密封面应力。
