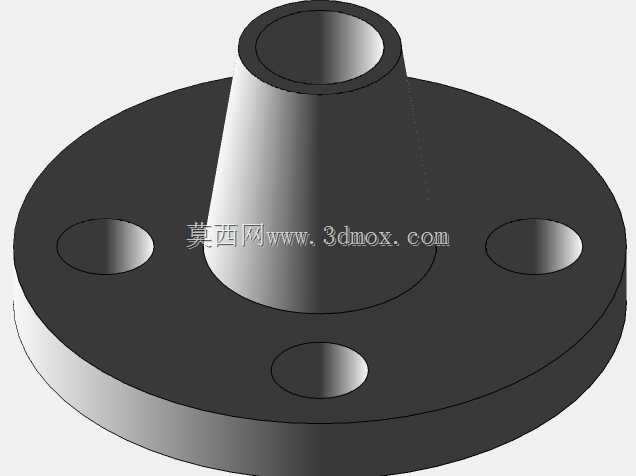

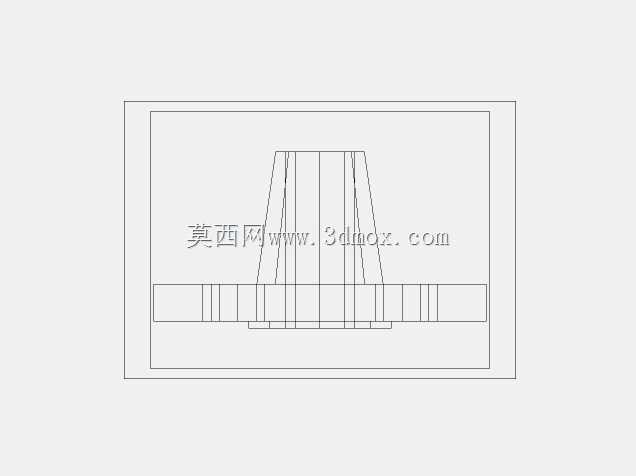

0.75英寸150磅带颈对焊突面法兰结构

　　在石油化工、市政给排水、中小型动力站的低压工艺管线布设场景中，这类小口径带颈对焊突面法兰是管线对接、阀门与管线连接、设备管口引出的核心承压连接件，尤其适配公称尺寸0.75英寸、150磅压力等级的输送管路，常见于常温清水输送、低压压缩空气管路、小型导热油支路等工况的管线装配环节。从实际使用逻辑来看，这类带颈对焊结构相比平焊法兰，颈部的锥形过渡结构能有效分散管线运行时产生的应力集中，避免焊缝位置长期受交变载荷出现开裂渗漏，突面的密封面形式配合非金属垫片就能满足低压工况的密封要求，加工难度低、装配容错率高，是中小口径低压管线里应用占比极高的连接件类型。做这个三维结构的时候，首先要匹配美标150磅压力等级的法兰尺寸边界，法兰盘的外径、

　　螺栓孔中心圆直径、螺栓孔数量与孔径都要严格对应标准规范，保证现场安装时能和同压力等级的阀门、设备管口、配对法兰实现无偏差对接，不会出现孔位错位、密封面压合偏移的问题。颈部的锥度设计是整个结构的核心，从法兰盘位置向管口端平滑收窄，过渡段的圆弧半径要控制在合理范围，既不能因为过渡太陡造成应力集中，也不能因为锥度过缓增加不必要的材料占用，管口端的内径和壁厚要匹配对应规格的无缝钢管尺寸，保证现场焊接时管口能和钢管实现完美对接，焊口位置的坡口角度也在建模时做了预留，方便现场焊接作业时熔透焊缝，保证连接强度。密封面的突台高度、表面粗糙度要求在模型里做了明确的结构体现，突台的外径尺寸刚好能适配对应规格的RF面垫片，安装时垫片不会出现偏移，

　　拧紧螺栓时能保证整个密封面受力均匀，避免局部压合不实出现渗漏。法兰盘上的螺栓孔采用均匀分布的设计，孔位的位置度公差在建模时做了约束，保证任意一个同规格的法兰都能实现互换，不需要现场重新铰孔适配。从安装边界来看，这个法兰的轴向总长度要考虑现场焊接的操作空间，法兰盘背面和颈部的过渡位置不会和管线保温层、周边支架产生干涉，螺栓孔的通孔尺寸比配套螺栓大出合理间隙，方便安装时调整法兰的角度对齐管口。实际选型使用时，要注意这类150磅等级的法兰适用的温度压力对应关系，常温下最高工作压力能达到150磅级对应的额定值，随着输送介质温度升高，允许的最高工作压力会相应折减，搭配垫片时要根据介质的腐蚀性、温度选择合适的垫片材质，

　　螺栓拧紧时要采用对角分次拧紧的方式，避免密封面受力不均造成垫片压溃或者法兰变形。建模过程中对所有的倒角、圆角都做了还原，比如法兰盘外缘的倒角、螺栓孔的出入口倒角、颈部两端的过渡圆角，这些细节虽然不影响核心的连接功能，但能避免加工、安装过程中出现锐边割伤的问题，也能减少应力集中点，提升法兰长期运行的可靠性。整个结构没有多余的设计冗余，所有尺寸都贴合标准规范，既满足承压连接的强度要求，也兼顾了现场安装的操作便利性，不管是用于新管线的预制装配，还是旧管线改造的配件替换，这个结构都能直接对接现场的安装尺寸，不需要额外做二次加工调整。
