3英寸150磅RF突面带颈平焊法兰结构

　　在石油化工、市政给排水、暖通空调、常规工业流体输送的管路系统中，法兰是实现管段之间、管段与阀门/泵体/压力容器等设备之间可拆卸刚性连接的核心承压部件，本次涉及的3英寸公称通径、150磅压力等级的RF突面法兰，是美标Class150压力级管路中应用覆盖率极高的通用连接件。从实际工程应用场景来看，这类法兰常适配DN80公称通径的输送管路，适用的工作压力区间在常温工况下不超过1.96MPa，可输送水、压缩空气、低压蒸汽、常规油品等无强腐蚀性的流体介质，在中小型工业厂房的工艺管线、建筑消防供水系统、中央空调循环水回路中都能见到这类连接件的身影。

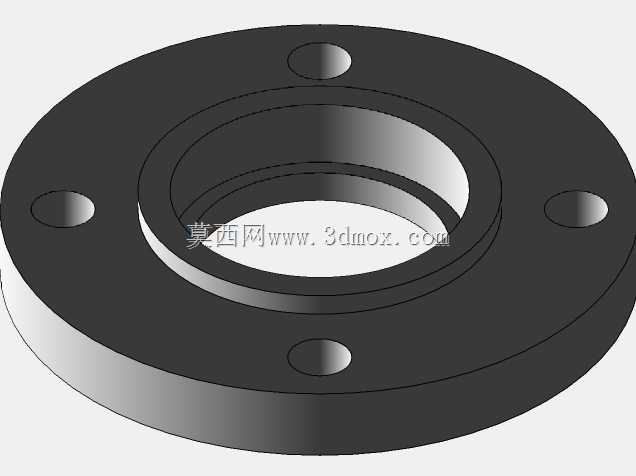

　　从功能特性上看，RF突面的密封面结构是这类法兰的核心设计点，密封面为高出法兰盘本体的环形凸台，表面加工有标准要求的水线纹理，安装时配合非金属软垫片或者缠绕式垫片，依靠螺栓预紧力让垫片产生均匀的压缩变形，填充密封面的微观间隙，阻断流体沿连接面的泄漏路径；相比全平面法兰，突面结构可以把螺栓预紧的压力集中在较窄的密封环带上，在同等螺栓扭矩下能获得更高的密封比压，适配的压力等级范围更宽，也能降低垫片被过度挤压损坏的概率。法兰盘本体上均匀分布的四个螺栓通孔，是安装时穿入连接螺栓的位置，孔位的分度圆直径、孔径尺寸都严格匹配对应压力等级、通径的法兰标准，现场安装时无需二次扩孔或者调整孔位，只要配对法兰的压力等级、通径一致，就能实现互换装配。

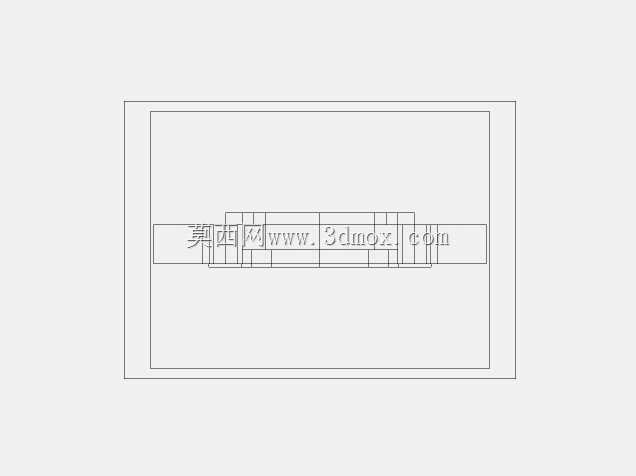

　　从设计思路层面拆解，这类法兰的建模过程首先要确定核心的匹配参数：首先是内孔直径，要和3英寸公称通径的管道外径适配，保证管道插入法兰内孔后能完成角焊缝的焊接固定；其次是法兰盘的整体外径、厚度，这两个尺寸直接决定法兰的整体刚性，要满足150磅级下的承压强度要求，避免螺栓预紧时法兰盘发生翘曲变形导致密封失效；螺栓孔的分度圆直径需要严格遵循标准公差要求，保证和配对法兰的孔位完全对中，不会出现穿螺栓时错位别劲的问题；中心的密封凸台高度、宽度也要符合标准要求，凸台过高会导致垫片压缩量不足，过低则无法形成有效的密封压力集中区，同时密封面的表面粗糙度要控制在合理区间，过于光滑会导致垫片和密封面之间的摩擦力不足，打压时容易出现垫片滑脱，过于粗糙则会增大密封面的微观泄漏通道，即使加大螺栓扭矩也难以实现有效密封。

　　关于安装边界的尺寸要求，现场装配时需要预留足够的操作空间：法兰外侧要留出能放入扭矩扳手、完成螺栓紧固的操作距离，通常在法兰径向外侧预留不小于150mm的操作空间，轴向方向要预留出垫片放置、法兰对位调整的间隙，管道对口时两个配对法兰的端面平行度偏差不能超过法兰外径的1/1000，避免螺栓受力不均导致局部密封比压不足。螺栓紧固时要采用对角交叉紧固的顺序，分2-3次逐步加载到标准扭矩，不能一次性把单颗螺栓拧到额定扭矩，防止法兰端面倾斜、垫片受压不均。另外这类法兰的内孔和管道焊接时，要注意控制焊接热输入，避免密封面因为焊接热变形出现翘曲，焊后需要清理焊渣并检查密封面的平面度，如果出现局部变形需要进行修磨处理后再安装垫片。

　　从结构本身的细节来看，法兰盘的所有锐边都做了倒钝处理，避免安装搬运时划伤操作人员，也能减少应力集中的位置，降低长期承压工况下出现裂纹扩展的风险；螺栓孔的边缘也做了微小的倒角，穿螺栓时可以起到导向作用，即使存在微小的孔位偏差也能顺利穿入螺栓，不会出现螺栓杆被孔边刮伤的情况。中心的通流部分和连接管道的内径保持一致，不会出现通径突变导致的局部流阻增大，减少流体输送过程中的压力损失，也避免介质在变径位置形成涡流冲刷管壁，提升管路长期运行的稳定性。
