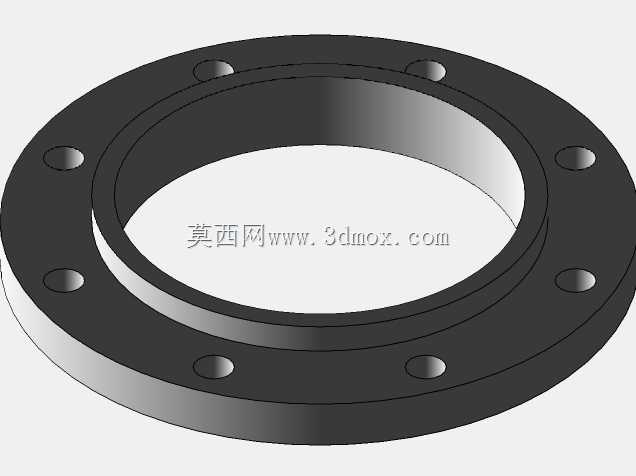

8英寸150LB突面带颈平焊法兰结构

　　在石油化工、市政给排水、工业循环水、常规热力输送的管路系统搭建中，法兰是实现管段之间、管段与阀组/泵体/换热设备之间可拆卸刚性连接的核心承压部件，本次呈现的8英寸公称通径、150LB压力等级突面法兰，是美标管路体系里应用覆盖面极广的连接构件，适配NPS8规格的输送管线，在常温低压的流体输送场景中承担着密封衔接、载荷传递的关键作用。从实际工程选型的角度看，150LB对应的公称压力等级约为2.0MPa，可覆盖绝大多数常规工业管路的工作压力需求，突面（RF）的密封面形式是低压管路中性价比最高的密封结构，密封面凸起于法兰本体端面，安装时配合非金属平垫片、缠绕式垫片即可实现可靠密封，相比凹凸面、榫槽面密封形式，RF面的加工难度更低，现场安装对中容错率更高，后期维护更换垫片的操作空间更充裕，非常适合管线排布密集、后期运维频次较高的厂区管路场景。从结构设计逻辑来看，该法兰采用带颈平焊的结构形式，颈部的锥度过渡设计是核心受力优化点：法兰在螺栓预紧、管路承压、管线热胀冷缩产生附加弯矩的工况下，应力集中最易出现在法兰盘与接管连接的根部位置，增加带颈结构可以将局部集中应力沿着锥颈平滑传导到法兰盘整体环向结构上，避免局部应力超过材料屈服极限导致法兰变形、密封失效；法兰盘上沿圆周均布的螺栓孔，数量与孔径严格匹配150LB压力等级的美标法兰规范，孔位的位置度公差控制在合理范围内，保证现场安装时螺栓可以顺利穿入，不会出现孔位错位导致的强制装配问题，

　　强制装配会给法兰附加额外的装配应力，在长期运行受介质压力、温度波动影响时极易出现密封面泄漏。法兰的密封面表面粗糙度需要满足对应垫片的适配要求，配合非金属软垫片时粗糙度控制在Ra3.2-Ra6.3区间即可，若采用金属缠绕垫片则需要进一步提升表面加工精度，避免密封面存在径向划痕、凹坑等加工缺陷，这些缺陷会成为压力试验、正常运行时的泄漏通道。从安装边界尺寸来看，该法兰的外径、螺栓孔中心圆直径、密封面凸起直径、法兰盘厚度、颈部高度均严格遵循对应压力等级的尺寸规范，在管路三维布管设计时，需要预留足够的安装操作空间：法兰两侧的管段需要预留螺栓穿入、拧紧的操作距离，法兰配对安装时两片法兰的密封面要保持平行，平行度偏差不能超过法兰外径的1.

　　5/1000，避免因密封面偏斜导致垫片受压不均出现局部泄漏；螺栓紧固时需要采用对角交叉拧紧的方式，分2-3次逐步加载到规定的预紧力矩，不能单次单侧拧紧螺栓，否则会导致法兰面倾斜、垫片局部压溃，直接影响密封可靠性。在实际管路系统运行中，法兰不仅要承受内部介质的压力载荷，还要传递管线的轴向推力、振动载荷，比如水泵出口位置的法兰，会长期承受水泵运行产生的周期性振动，这就要求法兰本体的材料强度、刚度满足工况要求，平焊法兰与接管连接时采用角焊缝双面焊接，焊脚高度符合规范要求，焊接完成后需要对焊缝进行无损检测，避免焊接缺陷导致的焊缝开裂、介质泄漏。在三维建模过程中，这类标准法兰的建模需要严格遵循尺寸规范，不能随意调整螺栓孔数量、密封面尺寸、

　　颈部厚度等关键参数，否则生成的模型在后续装配设计、工程出图时会出现尺寸不匹配的问题，导致现场安装无法对位；建模时可以先绘制法兰的轴向截面轮廓，通过旋转特征生成法兰本体基础结构，再通过圆周阵列生成均布的螺栓孔，密封面的凸台结构要保证尺寸精度，倒角、圆角等工艺结构也要按照实际加工要求还原，比如法兰盘外圆的倒角、螺栓孔的孔口倒角，这些细节结构虽然不影响核心功能，但却是实际加工、安装过程中必不可少的工艺结构，缺少这些结构的模型在用于工程设计时会出现工艺性缺失的问题。在不同的应用场景中，该规格法兰的适配场景略有差异：在给排水管路中多采用碳钢材质配合橡胶垫片，在普通化工介质输送场景中可根据介质腐蚀性选用不锈钢、合金钢材质，配合对应的耐蚀垫片，在热力输送场景中则需要考虑材料的高温蠕变性能，选用耐高温的垫片与螺栓材质，保证长期高温运行下的密封可靠性。
