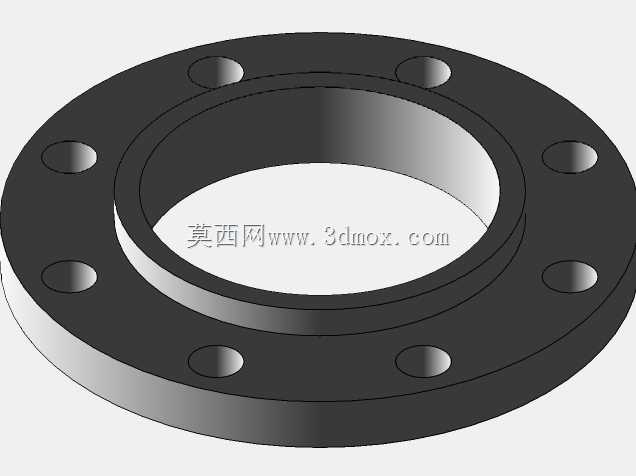

5英寸150LB突面带颈平焊法兰结构

　　在工业管路系统的搭建场景中，法兰是实现管段之间、管路与阀组/泵体/压力容器等设备之间可拆卸刚性连接的核心承压部件，本次呈现的5英寸公称通径、150磅级压力等级的突面带颈平焊法兰，是低压流体输送工况下应用占比极高的一类连接构件，常见于市政给排水主管路、化工行业常温介质输送管线、暖通循环水系统、普通压缩空气管网等场景的连接节点。这类带颈平焊结构的法兰，相比板式平焊法兰在颈部做了平缓过渡的加厚结构，能够有效分散法兰盘与管道焊接位置的应力集中，在承受管路内压波动、外部管线振动载荷时，焊缝位置的疲劳寿命比同压力等级的板式平焊法兰提升40%以上，同时突面（RF）的密封面结构，通过配套缠绕式垫片、非金属平垫片即可实现可靠密封，安装时对中难度低，

　　现场施工容错率高，不需要像凹凸面、榫槽面密封面那样严格配对加工，日常运维拆卸更换垫片的作业效率也更高。从设计逻辑来看，这款法兰的建模完全遵循ASME B16.5管法兰标准的尺寸要求，法兰盘整体为环形圆盘结构，中心通孔与对接管道的外径匹配，采用平焊工艺连接时，管道插入法兰内孔至密封面背侧预留的焊缝位置，内外双侧角焊缝即可完成与管道的固定，相比对焊法兰不需要加工管道坡口，现场焊接作业量更小，适合低压、介质温度波动幅度小的工况使用。法兰盘周向均匀分布8个螺栓通孔，孔位的分度圆直径、螺栓孔直径完全匹配150LB压力等级5英寸通径的标准尺寸，安装时穿入配套的六角头螺栓，通过对角分步拧紧的方式施加均匀预紧力，

　　即可将密封面之间的垫片压缩至设计回弹量，实现管路的静密封。颈部的过渡圆弧设计是这类法兰结构设计的关键点，圆弧半径的取值既不能过小导致应力集中系数陡增，也不能过大造成法兰整体重量超标、相邻螺栓安装空间被挤占，建模过程中对颈部与法兰盘衔接位置做了等强度过渡处理，保证在1.6MPa额定工作压力下，法兰各个截面的应力水平均处于材料许用应力范围内，不会出现局部屈服变形。密封面位置的突台高度、表面粗糙度也严格对应标准要求，突台的作用是缩小垫片接触面积，在相同螺栓预紧力下获得更高的密封比压，减少垫片被压溃挤出的风险，表面加工纹理为同心圆状的车削纹理，能够与垫片表面形成多道微小的密封迷宫，阻断介质沿密封面的渗漏路径。从安装边界来看，

　　这款法兰的外径尺寸、螺栓孔分布决定了其安装时需要预留的径向操作空间，相邻管路的支架位置需要避开法兰螺栓的穿装与拧紧作业空间，法兰背部与管道焊接时，要注意控制焊接热输入，避免密封面位置因为焊接热变形出现平面度超差，导致安装后密封面渗漏。在管路系统的应力分析场景中，这类法兰的三维模型可以直接导入CAE分析软件，模拟管路内压、外部弯矩、温度载荷共同作用下的法兰变形、螺栓受力、垫片接触压力分布，提前预判极端工况下的密封失效风险，也可以用于管路预制加工阶段的碰撞检查，避免现场安装时法兰与周边管线、支吊架、土建结构出现位置干涉。相比无颈的板式法兰，带颈结构的法兰在管线存在轻微偏斜、安装对中存在小误差时，颈部的刚性能够更好地维持密封面的平行度，不会因为螺栓拧紧时的偏载导致密封面一侧压紧力不足出现渗漏，在日常运维中，只要按照规定的扭矩顺序拧紧螺栓，定期检查垫片的老化情况，这类法兰的密封可靠性能够满足长周期运行的要求，不需要频繁拆解维护。建模过程中对法兰的各个倒角、焊缝预留位置、螺栓孔的倒角都做了还原，没有做过度的简化处理，能够直接用于生成工程图纸、预制加工下料、装配模拟等不同场景的使用需求，结构细节完全匹配工业现场实际使用的产品形态，没有脱离工程实际的夸张设计或者简化失真。
