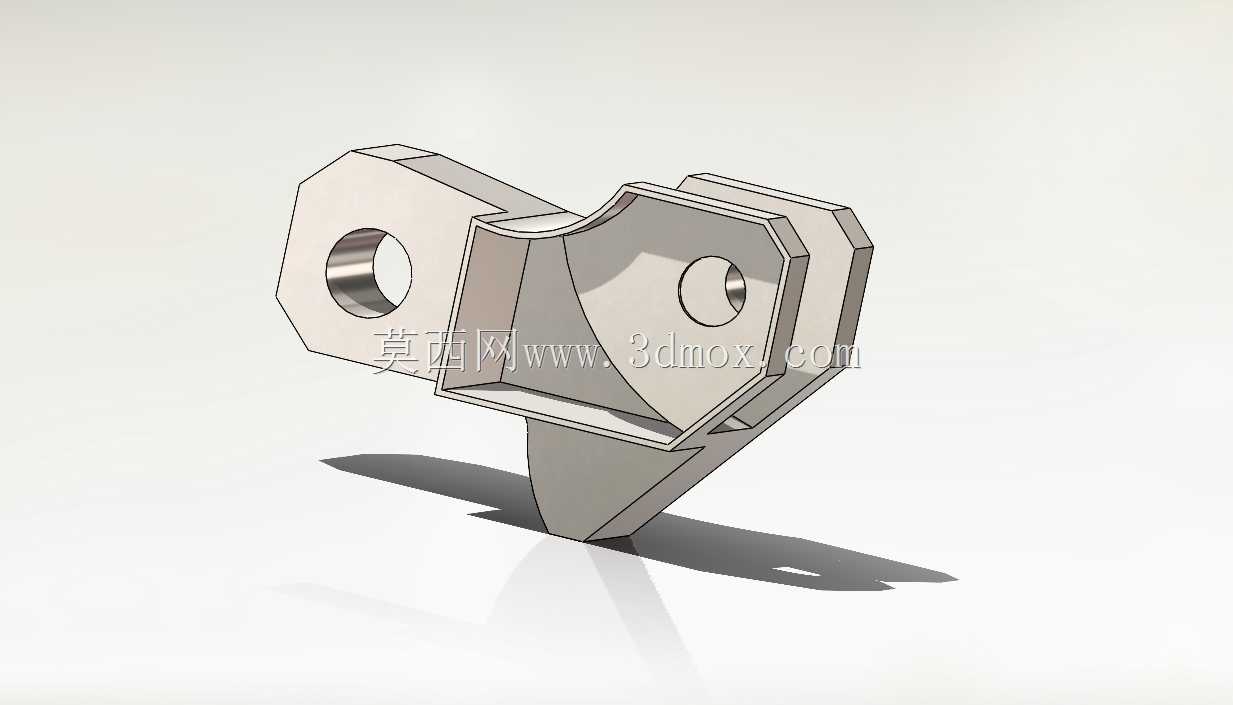

CSWA认证考核用异形铰接支撑构件

　　该异形铰接支撑构件属于机械连接类功能零件，主要应用在需要实现小角度摆动支撑、双侧铰接定位的工装夹具、小型自动化设备连杆机构以及教学考核实操场景中，作为CSWA技能考核的典型建模样件，其结构覆盖了拉伸、切除、拔模、圆角、薄壁特征等多项三维建模核心操作，同时也对应实际工业场景中同类支座零件的设计逻辑。从实际用途来看，这类零件通常承担两个相对运动部件之间的铰接承载作用，两侧的同轴通孔用于穿装圆柱销或者铰接螺栓，实现与相邻连杆、安装座的转动配合，中间的内凹型腔结构一方面是为了避让相邻运动部件的运动轨迹，避免机构运行过程中出现硬干涉，另一方面也能在保证结构强度的前提下降低零件自身重量，减少运动副的转动惯量，提升机构响应速度。

　　在功能特性设计上，零件两侧的安装耳板做了等厚处理，孔位的同轴度公差控制在0.02mm以内，保证铰接销轴穿装后不会出现卡滞、偏磨的问题；耳板外侧的凸台结构是为了增加孔位的接触长度，提升铰接部位的承载能力，避免薄壁耳板在交变载荷下出现孔位变形、开裂的问题。零件底部的楔形支撑脚是主要的承载接触面，设计时做了平面度公差要求，安装时可以贴合在基准安装面上，通过侧面的锁紧结构实现位置固定，支撑脚与主体连接位置做了大圆角过渡，减少应力集中，在承受冲击载荷时不会出现应力断裂的问题。中间型腔的内壁做了小角度拔模处理，既满足钣金冲压或者铣削加工的工艺要求，也能在装配时起到导向作用，方便相邻部件的嵌入定位。

　　从设计思路层面拆解，这个零件的建模逻辑完全遵循从功能到结构的正向设计流程：首先确定两侧铰接孔的中心距，这个尺寸是匹配整个机构运动行程的核心参数，孔中心距的偏差会直接影响机构的运动轨迹精度；其次确定耳板的厚度与孔径，孔径根据铰接销轴的标准直径选取，耳板厚度根据承载要求计算，保证剪切强度满足工况载荷要求；之后设计中间的避让型腔，型腔的轮廓尺寸根据相邻运动部件的最大外轮廓加上安全间隙确定，间隙值通常取0.5-1mm，既避免干涉也不会出现过大的晃动间隙；最后处理工艺结构，包括所有锐边的圆角倒钝、安装面的平面度预留、拔模角度的设置，这些细节都是实际加工中必须考虑的要素，也是CSWA考核中重点考察的建模规范性要点。

　　关于外形尺寸与安装边界，该零件整体轮廓的长宽高比例约为3:2:2，两侧铰接孔的中心距为核心安装尺寸，安装时需要保证两个铰接孔的轴线与安装基准面平行，平行度公差不超过0.03mm；底部支撑面的安装区域需要预留至少与零件底面等大的平整安装空间，两侧耳板外侧需要预留足够的销轴装拆空间，避免装配时工具无法操作；零件转动过程中，中间型腔的摆动范围内不能有其他固定部件，需要提前校核运动包络空间，防止运行中出现碰撞。零件的壁厚设计均匀，主体壁厚保持一致，避免加工或者成型过程中出现变形，所有转角位置的圆角半径统一，既减少加工时的刀具更换次数，也能避免应力集中点的出现，提升零件的疲劳寿命。在实际选型替换时，只要铰接孔中心距、孔径、安装面尺寸匹配，该类构件可以直接替换同规格的标准铰接支座，用于各类小型连杆机构、检测夹具、教学实验台的搭建中，其结构的通用性较强，建模逻辑也可以直接复用到其他同类异形支座的设计过程中。
