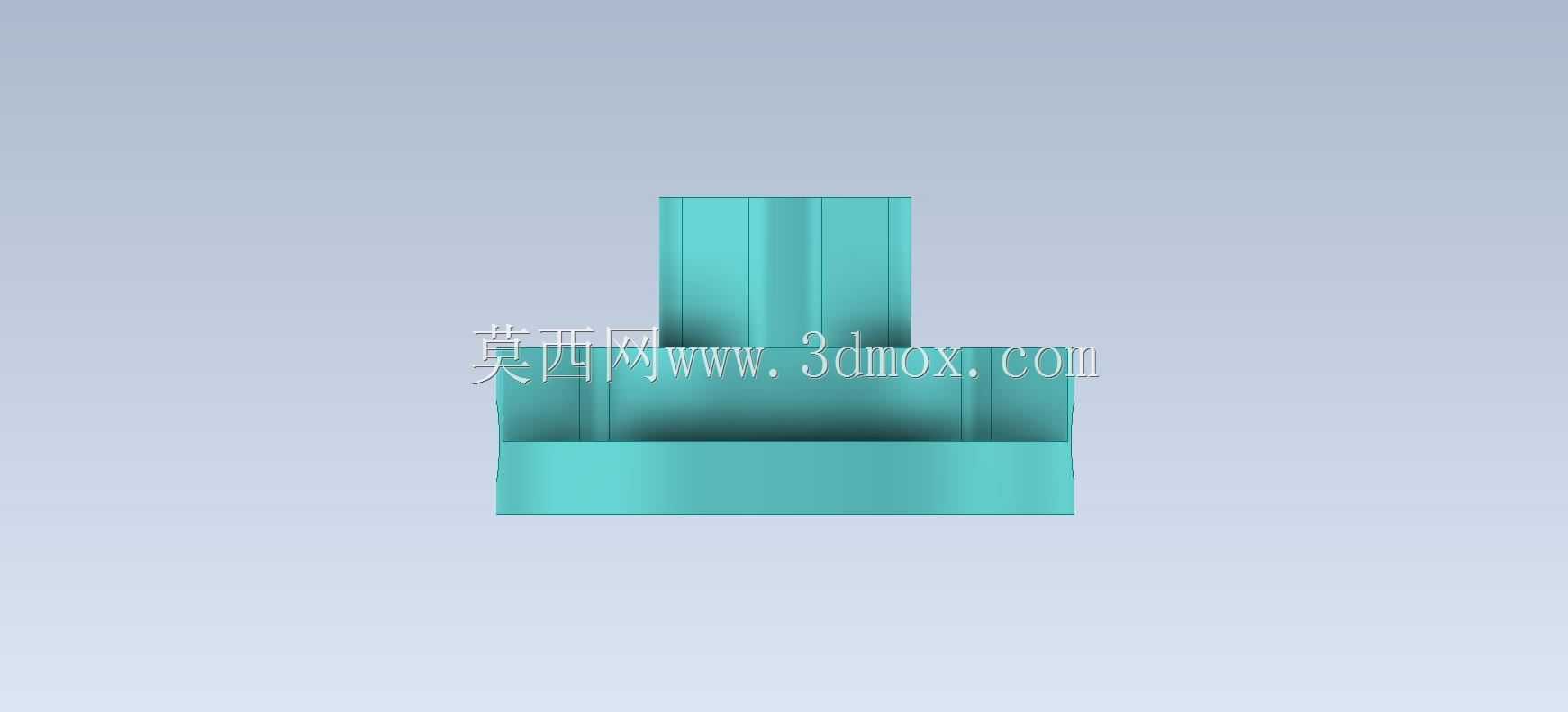

多安装位带凸台法兰式中空连接座

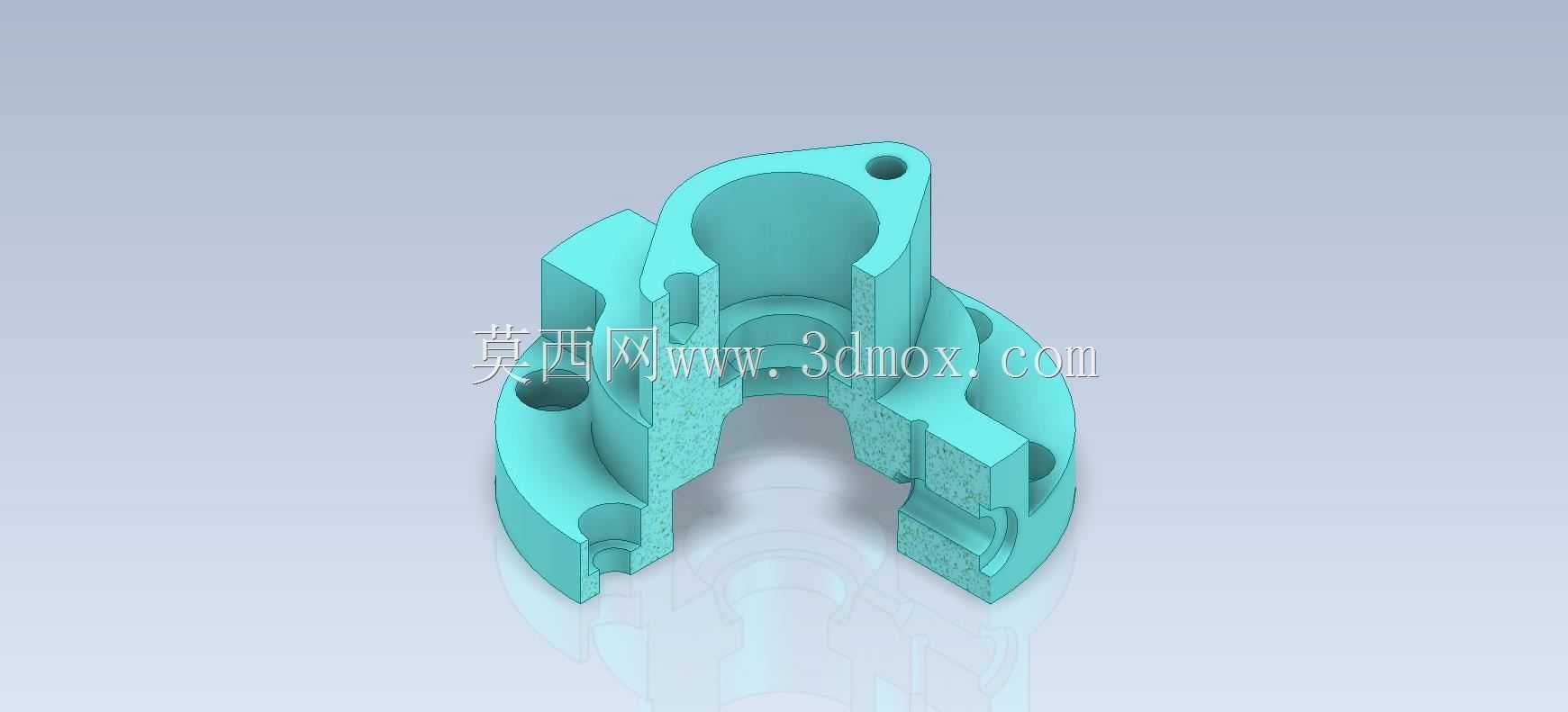

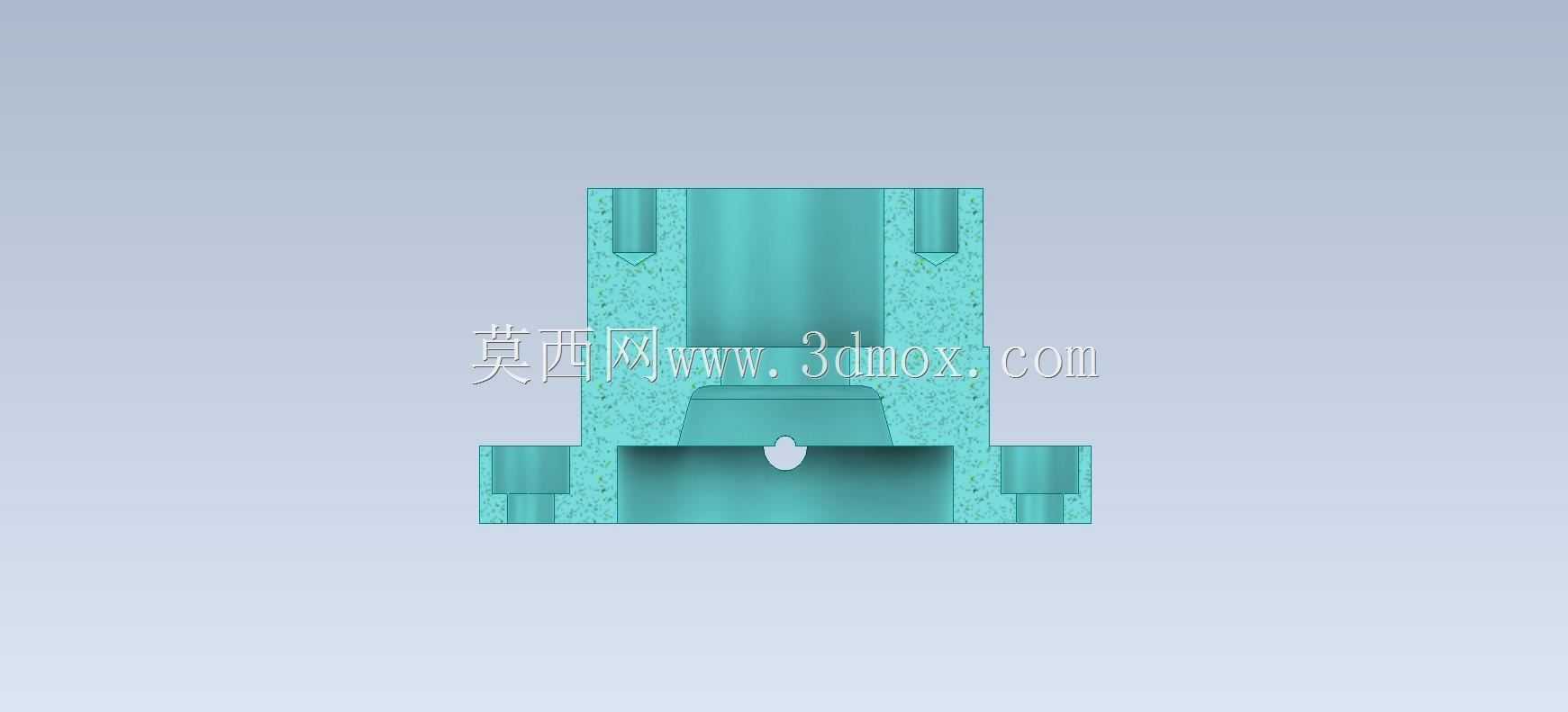

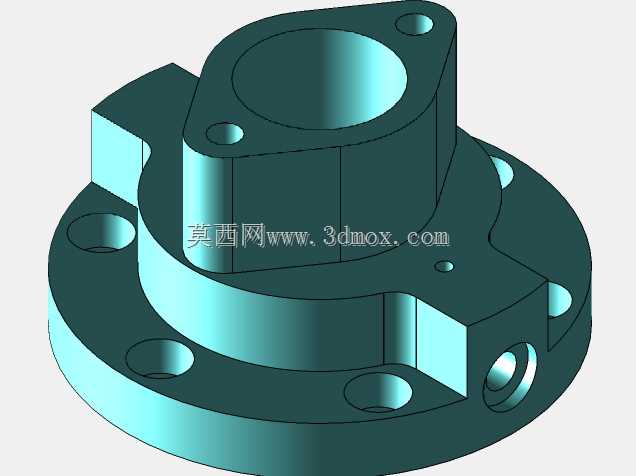

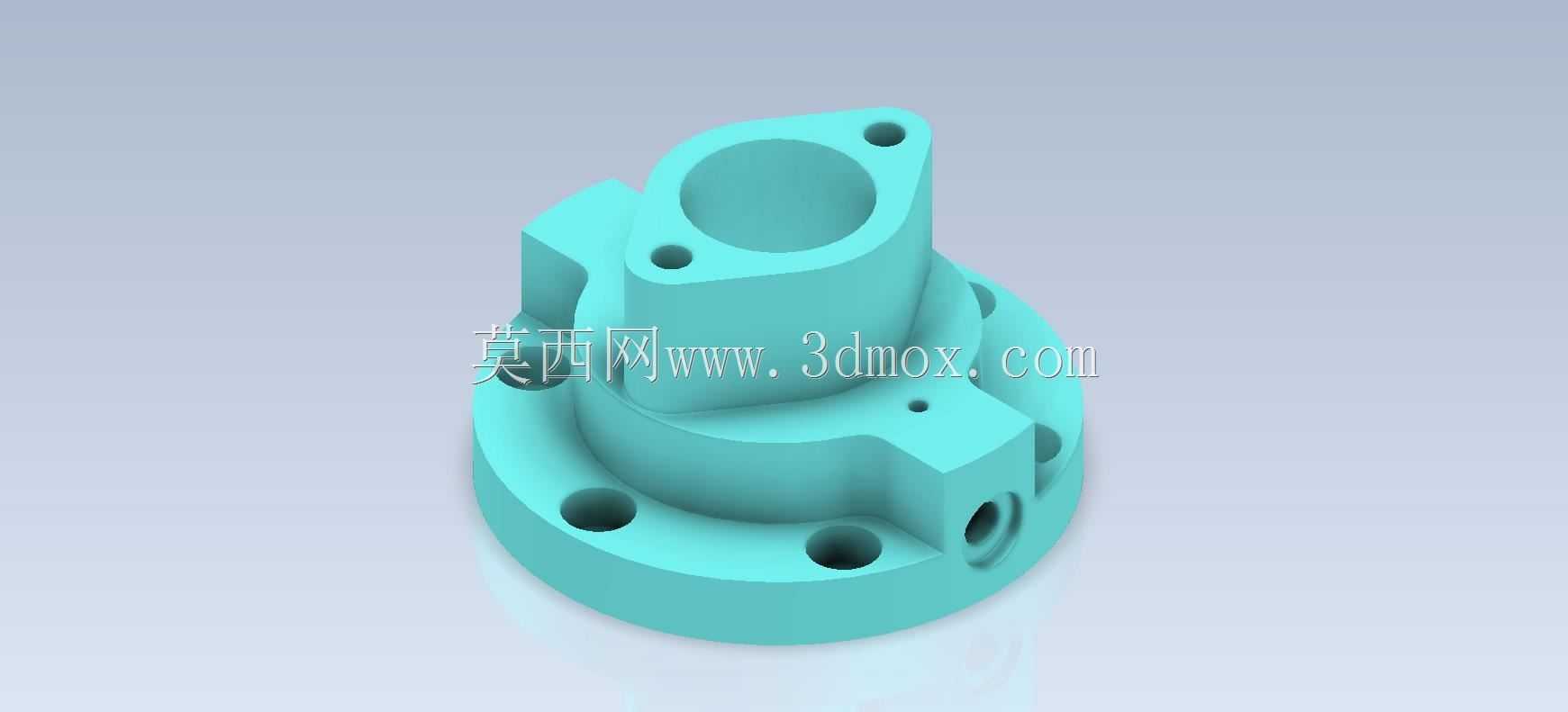

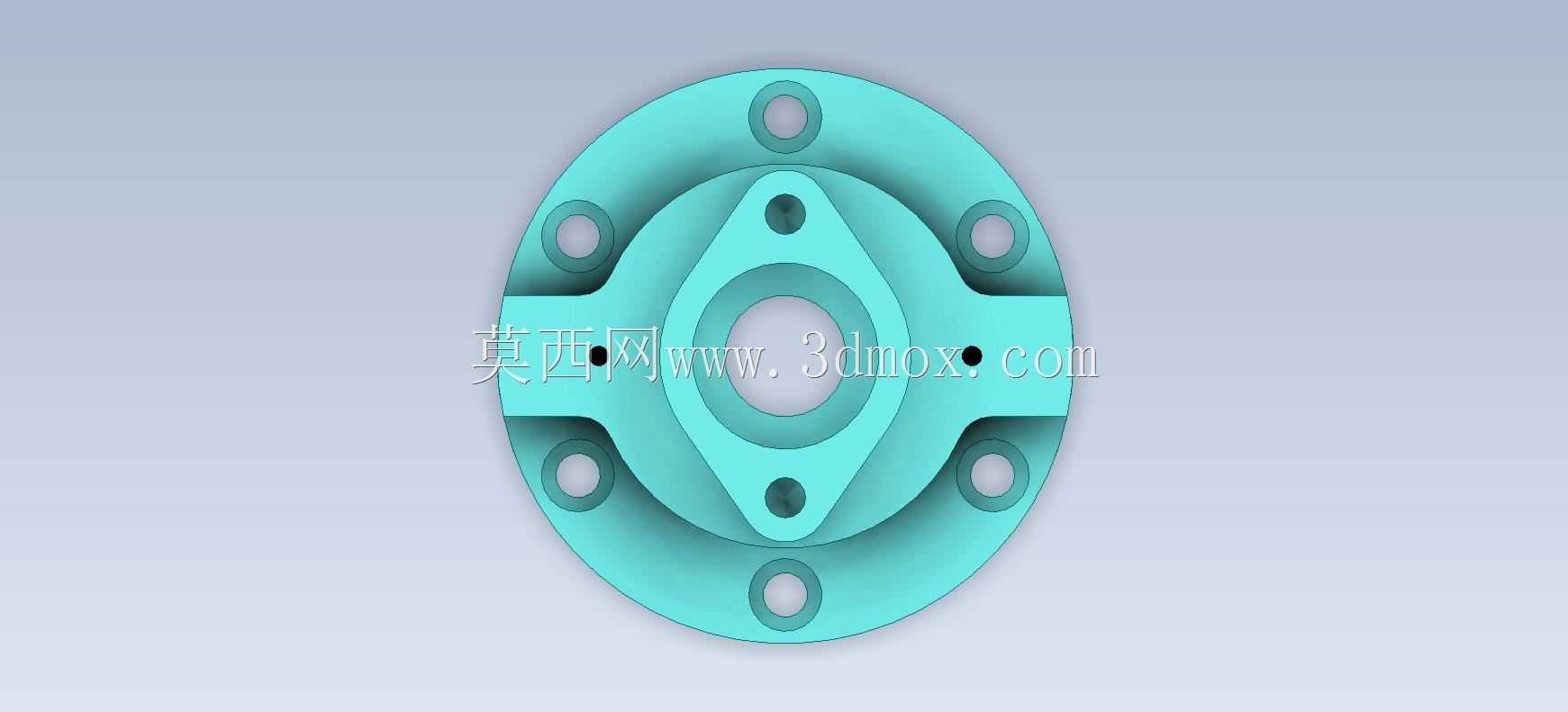

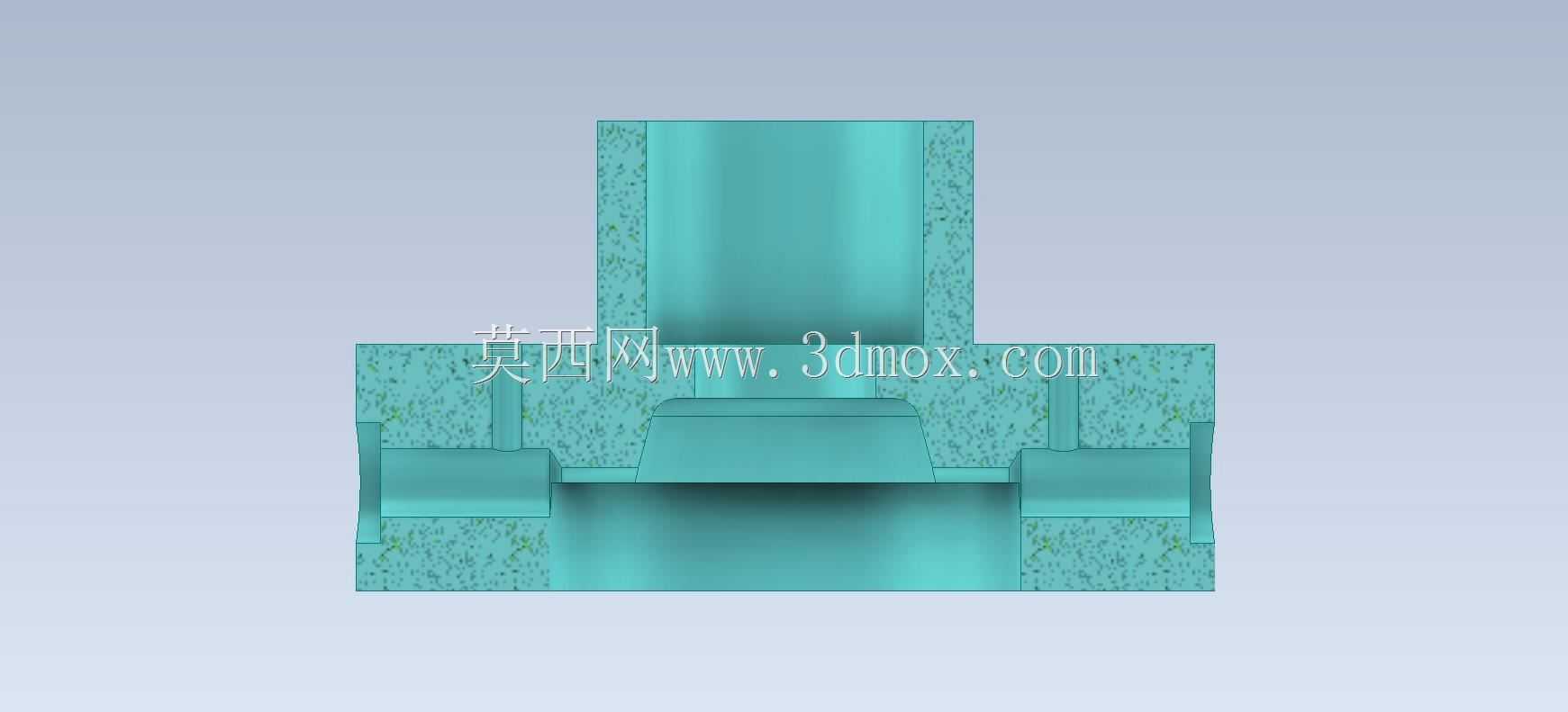

　　这类带侧向凸台的法兰式中空连接座，在流体管路配套、主轴传动辅助定位、工装夹具转接工位中都有极高的出镜率，日常做设备改造、小型专机搭建设计时，经常会碰到需要这类零件实现垂直与侧向通路转接、同时承担部件定位支撑的场景。从结构功能来看，零件主体为阶梯式中空腔体，中心通孔沿轴向贯通，可满足流体介质通行、传动轴穿设或者线缆走线的需求，上部的偏心凸台带两个定位安装孔，用于对接上方的功能组件，比如小型阀块、传感器安装座或者导向轴支座，凸台与主体腔体做了平滑过渡的加强筋处理，避免应力集中导致的安装位断裂。下部的法兰盘为圆形结构，沿圆周方向均匀分布多个沉头安装孔，可通过螺栓将整个零件固定在安装基面，法兰盘厚度经过受力校核，

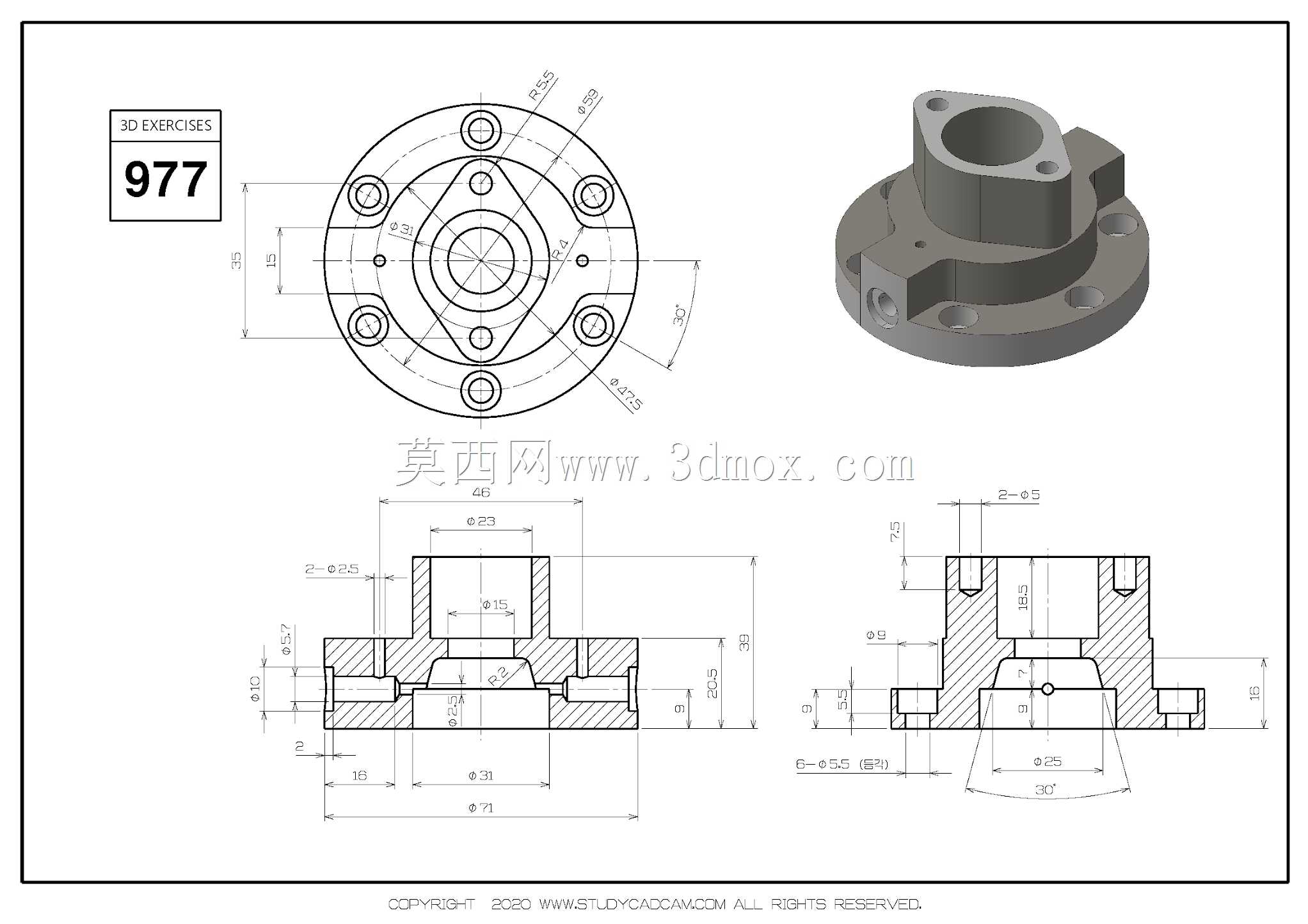

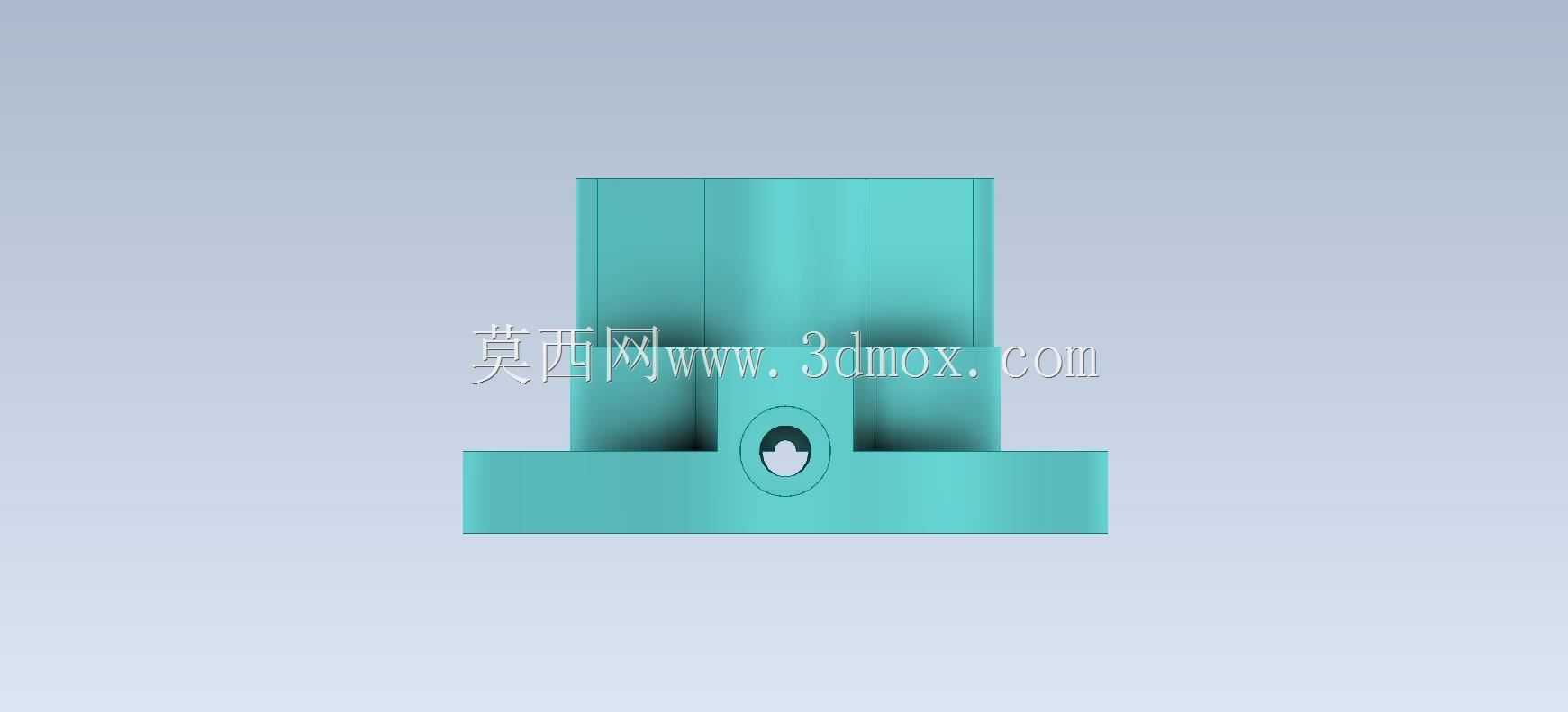

　　能承受上部组件的径向载荷与轴向压力，不会在长期振动工况下出现法兰变形。侧向的凸台带横向通孔，与中心腔体连通，可实现侧向通路的引出，比如气路分流、润滑油路接入或者辅助检测元件的安装，这个侧向孔的位置做了局部加厚，避免开孔后整体结构强度下降。做这类零件的三维建模时，首先要确定中心腔体的各段阶梯尺寸，明确各段内径的配合公差要求，因为中心孔如果是穿轴用，需要根据配合等级选择H7或者H8的公差带，如果是走流体则要考虑内壁的粗糙度要求，减少介质流动阻力。上部凸台的两个安装孔位置度需要严格控制，要与对接零件的安装孔位完全匹配，否则会出现装配干涉，两个孔的中心距公差一般控制在±0.02mm以内，保证装配精度。

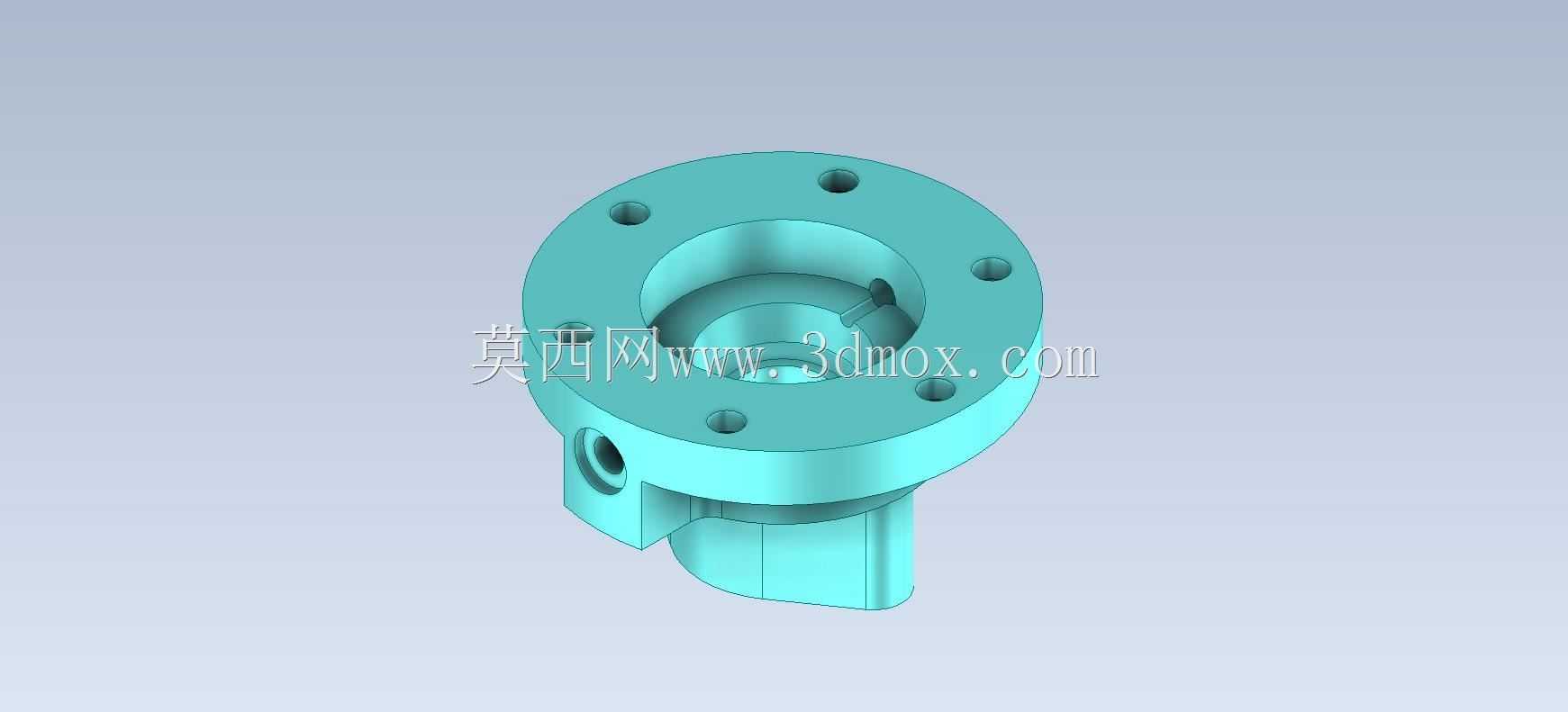

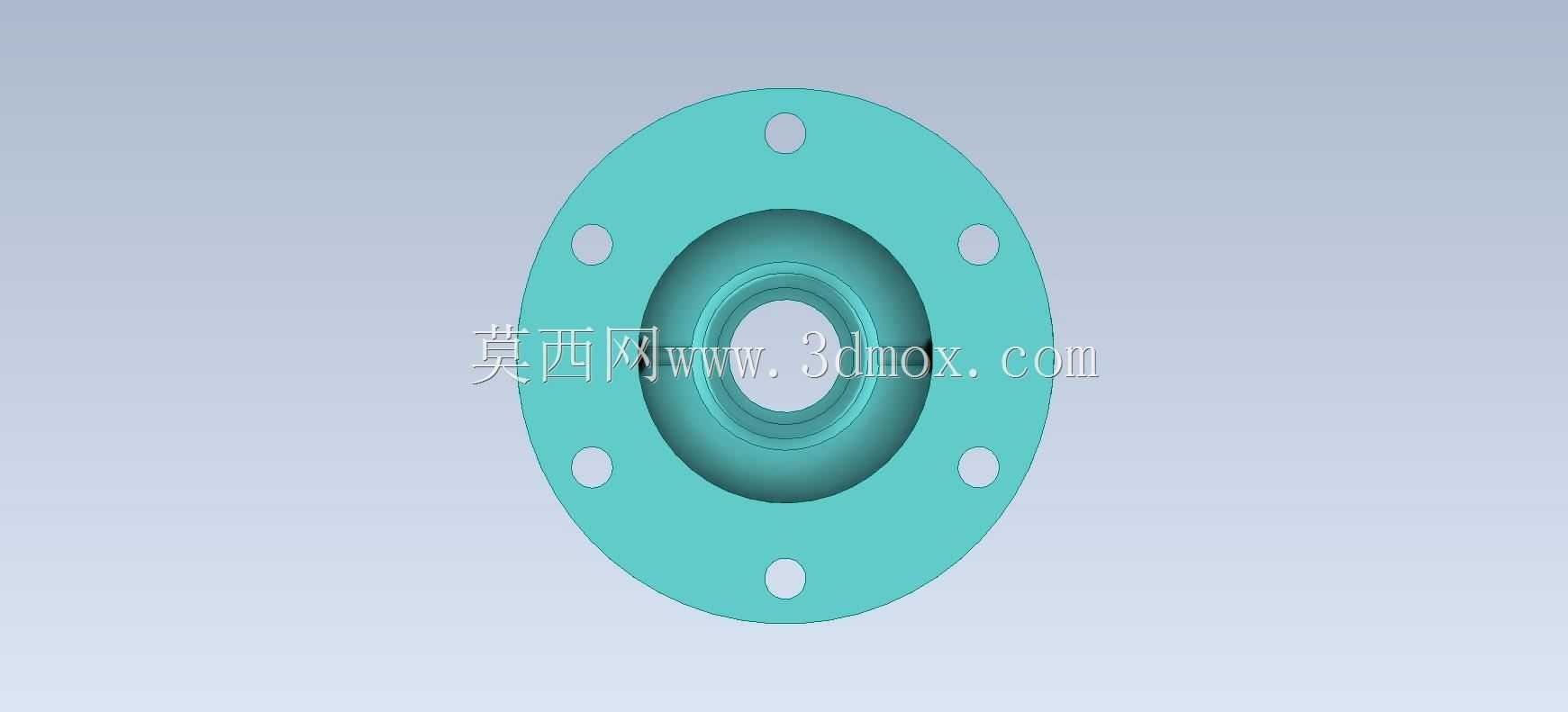

　　下部法兰的安装孔分布圆直径是核心安装边界尺寸，设计时需要匹配安装基面的螺孔位置，沉头孔的深度要保证螺栓安装后头部不高出法兰表面，避免影响其他部件的安装。侧向通孔的轴线与中心腔体轴线的垂直度需要保证，避免对接侧向接头时出现密封不严的问题，孔口处可根据需求设计倒角或者密封槽，安装O型圈实现静密封。从实际应用的角度，这类零件如果用于流体管路场景，材质多选用不锈钢或者铸铝，不锈钢材质耐腐蚀性强，适用于化工、水处理场景，铸铝材质重量轻，散热性好，适用于气动回路或者轻量化设备中；如果用于传动部件的定位支撑，多选用45号钢调质处理，提升整体强度与耐磨性，表面做发黑处理防锈。建模过程中需要注意各过渡圆角的处理，尤其是腔体内部的转角，不能做成直角，

　　一方面是加工时刀具无法实现清角，另一方面直角位置会产生应力集中，在受交变载荷时容易出现裂纹，一般内圆角取R2-R3，外圆角根据壁厚取R1-R2即可。安装边界方面，除了法兰盘的外径与安装孔分布圆，还要注意上部凸台的外轮廓尺寸，避免与周边部件产生运动干涉，侧向凸台的伸出长度要控制在合理范围，过长会导致整体结构刚性下降，过短则无法满足接头的安装空间要求。这类零件的建模练习能很好地锻炼草图绘制、特征拉伸、旋转切除、孔位阵列、倒角圆角等基础建模命令的使用，同时能帮助初学者建立装配公差与安装边界的设计意识，避免只画外形不考虑实际装配需求的问题，在做结构设计时，每一个孔位、每一段壁厚都要对应实际的功能需求，不能随意设定尺寸，比如法兰盘的壁厚要根据螺栓的规格确定，M6的螺栓对应的法兰厚度一般不小于8mm，才能保证螺栓锁紧时不会把法兰压变形。
