双导轨配合齿轮齿条直线传动结构

　　这套齿轮齿条传动结构，核心是通过圆柱直齿小齿轮与上下平行布置的两根齿条的啮合，实现旋转运动与直线往复运动的相互转换，在各类需要长行程直线驱动的工业场景中应用十分广泛。不同于丝杠传动受长度限制、同步带传动负载上限较低的局限，齿轮齿条传动的行程可以通过拼接齿条的方式无限延长，同时能保持较高的传动刚性与传动精度，在机床进给系统、自动化生产线移栽机构、立体仓储堆垛机行走驱动、重型设备平移机构中都能见到这类结构的身影。

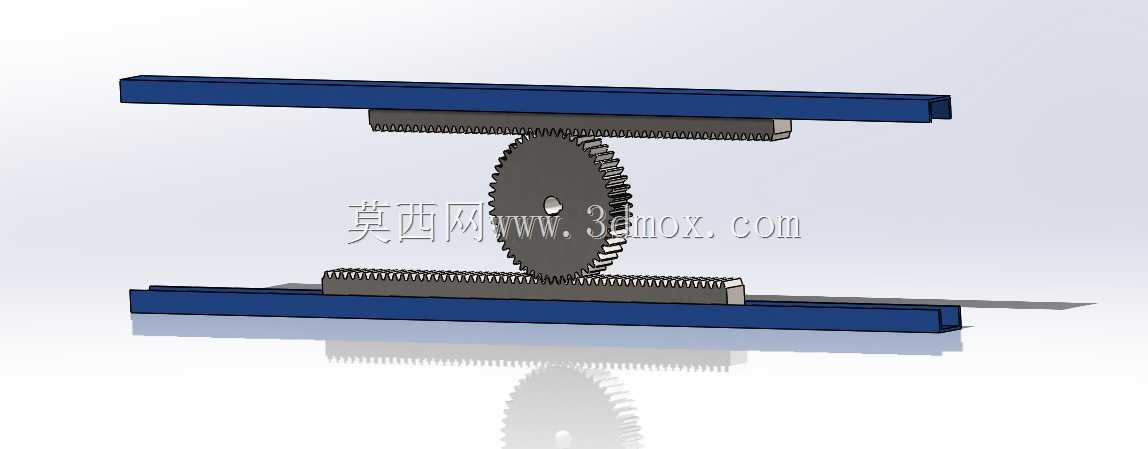

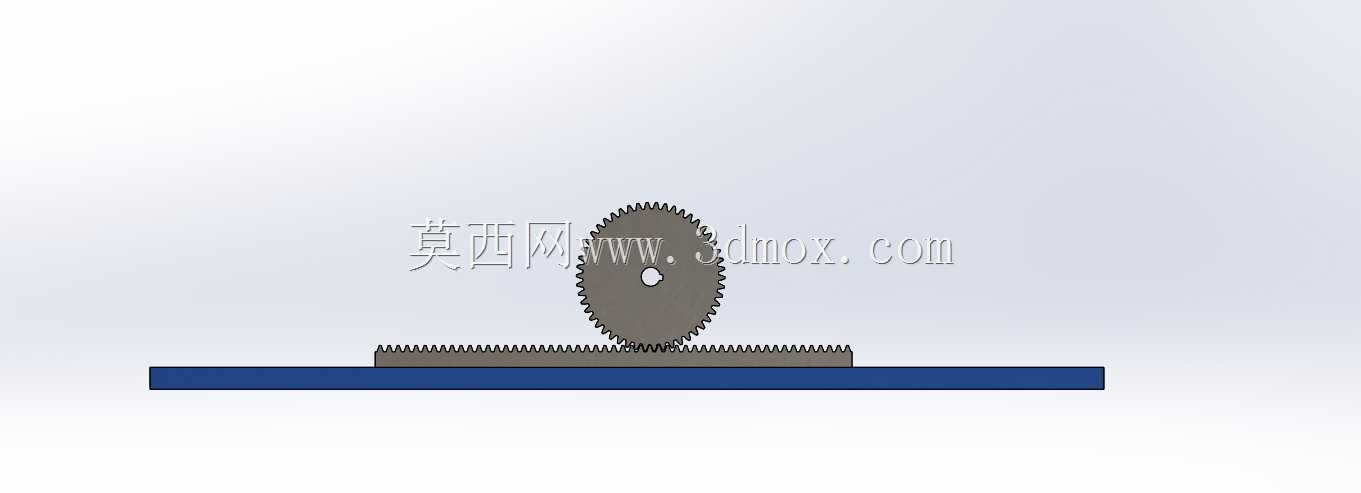

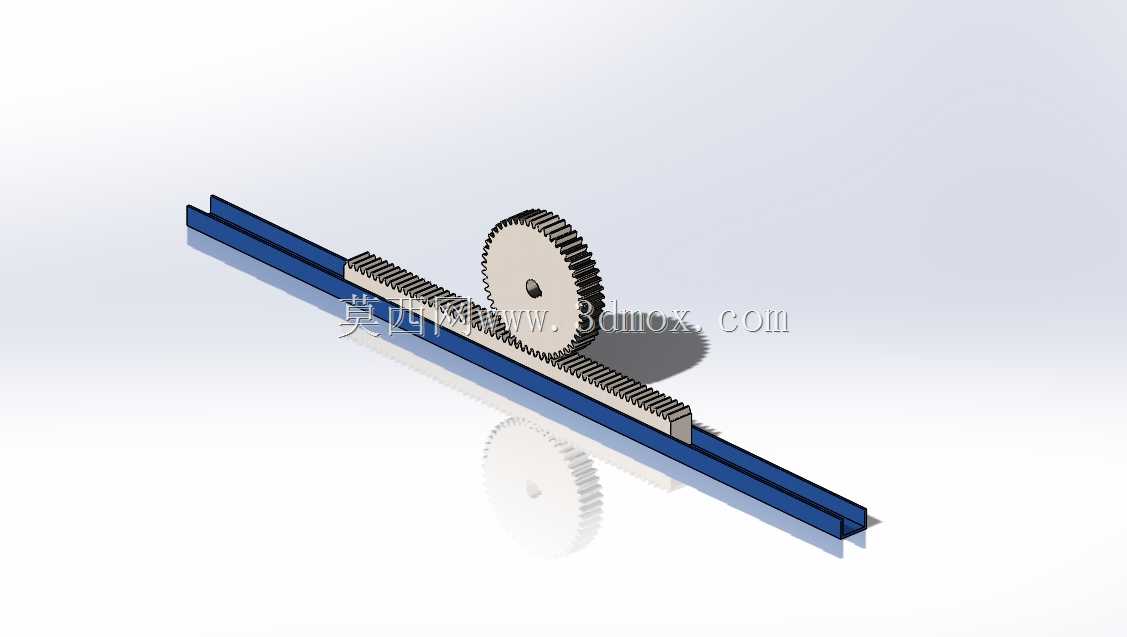

　　从结构布局来看，这套设计采用了上下对称布置的双导轨配合双齿条的形式，小齿轮夹在上下两根齿条中间，齿轮转动时可同时驱动上下齿条做反向直线运动，也可固定其中一根齿条，通过齿轮转动带动另一根齿条与安装负载做直线运动，这种对称布局能抵消齿轮啮合时产生的径向分力，避免单侧受力导致的导轨偏磨、传动卡顿问题。两根平行的蓝色型材作为安装基座，既承担了齿条的定位安装功能，也作为滑动导轨的承载基体，齿条通过沉头螺钉固定在型材的安装面上，安装时需要保证两根齿条的齿面平行度、齿距累计误差控制在允许范围内，否则会出现齿轮啮合卡滞、传动噪音大、齿面异常磨损的问题。

　　设计这类传动结构时，首先要根据负载大小、运行速度、传动精度要求确定齿轮齿条的模数，模数越大轮齿的承载能力越强，但传动平稳性会下降，高精度进给场景一般选用模数1-3的磨齿齿条，重型重载场景则选用模数5以上的铣齿或淬硬齿条。齿轮的齿宽要略大于齿条的齿宽，避免安装错位导致的轮齿局部受力，同时要设计合理的侧隙调整机构，通常是将齿轮的安装座设计为可偏心调整的结构，通过转动偏心轴调整齿轮与齿条的中心距，将啮合侧隙控制在0.05-0.2mm之间，既保证传动无卡滞，又能减少反向传动的空程误差。

　　安装边界方面，这套结构的横向宽度由两根平行导轨的中心距决定，中心距需要大于齿轮的齿顶圆直径，预留出齿轮转动的空间，同时要保证导轨的直线度在每米长度内误差不超过0.1mm，齿条拼接处的齿距误差要通过修磨或专用拼接工装保证对齐，避免齿轮经过拼接位置时产生冲击。齿轮的安装轴需要配置成对的角接触球轴承或圆锥滚子轴承，承受啮合时产生的径向力与轴向力，轴承座的安装面要与导轨安装面保持垂直，垂直度误差过大会导致齿轮轮齿偏载，加速齿面磨损。

　　实际应用中，如果是用于高速运行的场景，还需要在齿轮齿条啮合位置配置自动润滑装置，定期涂抹润滑脂减少齿面摩擦，同时要加装防尘罩避免切削碎屑、灰尘进入啮合区域，造成齿面压伤。如果是用于精密进给场景，可搭配减速电机与编码器做闭环控制，补偿传动过程中的弹性变形与间隙误差，实现微米级的进给定位精度。不同于单齿条单导轨的传动结构，这种双齿条对称布局的结构能承受更大的倾覆力矩，适合安装重心偏移的负载，比如机床的滑枕、移栽机构的抓取机械手，在运行过程中不会因为负载偏载导致导轨翘起、传动失效。

　　建模过程中需要注意轮齿的参数化建模准确性，齿廓渐开线的生成要符合标准齿轮的参数要求，齿顶高系数、顶隙系数按照国标取值，避免建模误差导致实际加工出来的齿轮齿条无法正常啮合。装配时要添加正确的配合约束，齿轮与齿条之间添加齿轮齿条配合，模拟真实的传动关系，转动齿轮时能直观看到齿条的直线运动速度与齿轮转速的匹配关系，验证传动比是否符合设计要求，同时可以做干涉检查，确认齿轮转动过程中不会与导轨、安装座等周边零件发生碰撞，提前排查结构设计的问题。
