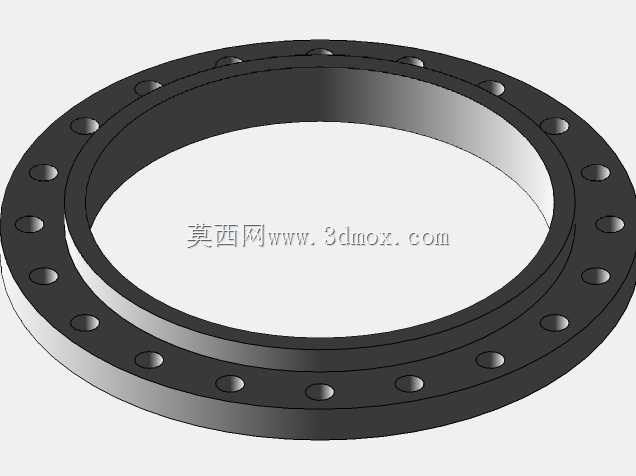

SO RF 2英寸150磅带颈平焊法兰结构

　　在石油化工、市政给排水、轻工食品加工等行业的低压流体输送管路系统中，法兰是实现管段之间、管段与阀件/设备之间可拆卸连接的核心承压部件，本次呈现的SO RF 2英寸150磅规格法兰，属于美标体系下的带颈平焊突面法兰，适配公称通径2英寸、压力等级150磅的管路工况，是中小口径低压管路中应用频次极高的连接件类型。从实际工程应用场景来看，这类法兰常出现在常温常压的工艺水管线、压缩空气支线、低压油品输送管路中，相比对焊法兰，带颈平焊结构的安装门槛更低，现场组对时不需要将管子插入法兰颈内部过深，仅需将管子端部与法兰密封面侧的台肩预留规定的组对间隙即可完成角焊缝焊接，对于现场施工空间受限、管路预制精度不高的改造类项目尤为适用，

　　能大幅降低现场焊接的对位难度，减少组对工时。从功能特性上看，该法兰采用突面（RF）密封面形式，密封面为凸起的光滑平面，加工时需要保证密封面的平面度与表面粗糙度达到对应压力等级的要求，使用时搭配非金属软垫片或者缠绕式垫片，通过螺栓均匀压紧垫片实现管路的静密封，能承受150磅级对应的常温工作压力，满足多数低压流体输送的密封需求；法兰盘周向均匀分布的螺栓孔，是按照美标150磅法兰的螺栓孔中心圆直径进行排布的，安装时需要采用对角分次拧紧的方式紧固螺栓，避免垫片受力不均导致密封泄漏，这也是现场管路安装中最容易出现操作失误的环节，不少现场泄漏问题都源于螺栓紧固顺序错误、预紧力偏差过大。从设计思路层面，

　　这类带颈平焊法兰的颈部结构是区别于板式平焊法兰的核心特征，颈部的存在可以提升法兰整体的结构刚度，降低法兰盘在螺栓预紧力和管路内压作用下的变形量，相比板式平焊法兰，其承压时的应力分布更均匀，密封面的形变更小，能在不大幅提升材料成本的前提下，提升连接的可靠性；法兰的内径尺寸与适配的2英寸钢管外径匹配，设计时需要预留焊接坡口的加工余量，保证管子与法兰连接的角焊缝能达到对应的焊脚高度要求，满足承压管路的焊接强度要求。从外形尺寸与安装边界来看，该法兰的外径、螺栓孔中心圆直径、螺栓孔数量与直径、密封面凸起高度、颈部高度与厚度均严格遵循美标B16.5法兰标准的对应参数，安装时需要注意相邻法兰之间的螺栓穿入空间，预留足够的扳手操作空间，

　　避免出现螺栓无法紧固的问题；同时法兰背部与管子焊接的位置，需要在焊接完成后进行焊渣清理与防腐处理，避免长期使用过程中焊缝位置出现锈蚀，影响连接强度与密封性能。在三维建模过程中，这类标准件的建模需要严格对应标准参数，尤其是螺栓孔的位置度、密封面的平面度要求，建模时可以先绘制法兰的截面轮廓，通过旋转特征生成法兰的基体，再通过圆周阵列生成周向的螺栓孔，建模过程中需要注意颈部与法兰盘连接处的圆角过渡，避免应力集中，这也和实际产品的锻造工艺要求匹配，实际生产中这类法兰多采用锻造毛坯加工，连接处的圆角可以降低锻造时的应力集中，提升零件的整体力学性能。对于管路设计人员来说，这类标准法兰的选型不需要单独进行结构强度计算，只需要根据管路的公称通径、设计压力、设计温度、输送介质特性匹配对应的压力等级与密封面形式即可，但在三维管路布局时，需要准确还原法兰的安装尺寸，避免出现管路布局时法兰与周边管线、支吊架、设备结构发生干涉的问题，尤其是在管路密集的管廊区域，法兰的外径尺寸直接影响管排的间距设计，一旦建模时尺寸偏差，就可能导致现场安装时出现管线碰撞，需要返工调整管路走向，造成施工成本的浪费。
