4英寸90度长半径弯头管件结构

　　在工业管路系统的布设场景中，90度长半径弯头是改变管路介质流向的核心承压配件，4英寸规格的该类弯头常应用在石油化工、市政给排水、暖通空调、食品制药等行业的中低压管路布设环节，适配公称通径4英寸的金属或非金属管路对接需求，相比短半径弯头，长半径结构的流道曲率更平缓，介质流经时的局部阻力损失更小，能有效降低管路系统的运行能耗，减少介质对弯头内壁的冲刷磨损，延长管路配件的整体使用寿命。

　　从实际工程应用的角度看，这类弯头的安装边界需要结合管路布设的空间尺寸提前核算，长半径弯头的弯曲半径为公称通径的1.5倍，4英寸规格对应的弯曲半径为152.4毫米，安装时需要预留足够的转弯空间，避免与周边管线、设备支架产生干涉，两端的对接端面可根据管路连接形式选择焊接、法兰连接或者螺纹连接的结构，本次呈现的结构为对焊式连接端面，端面的坡口角度、钝边厚度都符合常规压力管路的焊接规范要求，现场安装时可直接与同规格的无缝钢管进行组对焊接，不需要额外加工对接面。

　　设计这类弯头结构时，首先要考虑的是承压状态下的应力分布均匀性，弯头的外弧侧壁厚要略大于内弧侧壁厚，因为介质流经转弯处时，外弧侧会承受更大的介质冲击压力，同时内弧侧容易出现介质涡流，壁厚的差异化设计能在控制整体重量的前提下，保证弯头各个位置的承压能力一致，避免局部应力集中导致的开裂、泄漏问题。建模过程中需要先确定弯曲中心的位置，按照1.5倍公称通径的弯曲半径绘制中心轨迹线，再以轨迹线为路径扫描生成弯头的基础实体，之后对两端的焊接坡口进行切削加工，处理内外壁的过渡圆角，避免尖锐棱角导致的应力集中问题，同时要保证弯头的内壁光滑度，减少介质流动时的阻力。

　　在设备配套的管路设计中，这类弯头常和法兰、阀门、直管段搭配使用，比如在泵组的进出口管路布设中，使用长半径弯头可以减少介质流向改变对泵体运行的冲击，降低泵组运行时的振动和噪音；在换热设备的连接管路中，平缓的流道可以保证换热介质的流速稳定，提升整体换热效率。现场安装时需要注意弯头的安装方向，要让介质的流向顺着弯头的弯曲方向，避免反向安装导致的流阻骤增，同时要在弯头附近的合适位置设置管路支架，承担弯头和管内介质的重量，避免管路对接焊缝承受额外的载荷。

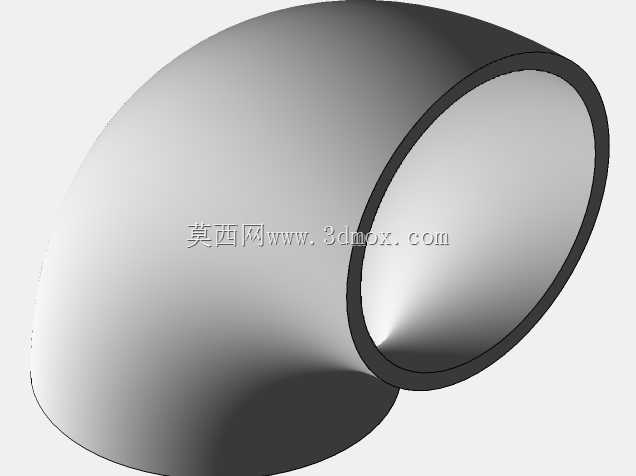

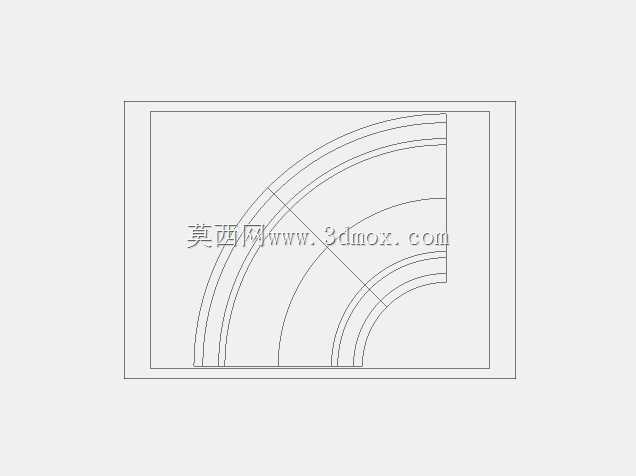

　　从结构细节上看，该弯头的整体外形为光滑的圆弧弯管结构，没有多余的凸起或者凹槽，外壁的圆弧过渡均匀，两端的管口圆度公差控制在管路对接的允许范围内，保证组对焊接时的错边量符合施工规范要求。建模时的尺寸标注需要明确弯曲半径、管口内径、外径、壁厚、坡口角度等核心安装尺寸，方便结构设计人员在管路布设时直接调用，不需要反复核对尺寸参数，提升管路三维布设的效率。在不同的工况下，这类弯头可以根据输送介质的特性选择对应的材质，比如输送腐蚀性介质时选用不锈钢材质，输送常规水、油气介质时选用碳钢材质，但是整体的结构尺寸、安装边界都是统一的，具备很强的通用互换性，能够适配不同行业的管路安装需求。
