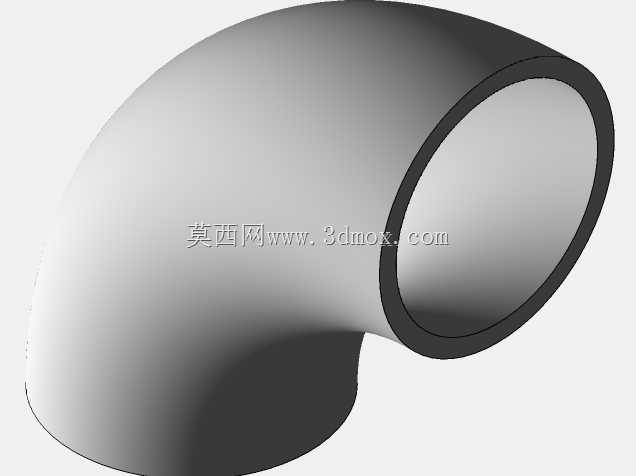

90度长半径2英寸工业管道弯头

　　在工业流体输送系统的管路布局中，弯头是改变管路走向最常用的基础连接件，这款90度长半径2英寸规格的弯头，主要应用在公称通径对应2英寸的中低压流体管路中，常见于石油化工输送管线、建筑给排水系统、暖通空调循环管路、普通工业设备的流体接驳环节，适配输送介质包含常温清水、压缩空气、低压蒸汽、无强腐蚀性的工业流体等场景。长半径弯头的转弯曲率半径为管道公称直径的1.5倍，对比短半径弯头，其流道过渡更平缓，介质流经转弯处时的局部阻力系数更小，能有效降低管路系统的压损，减少介质湍流带来的管路振动与冲蚀磨损，尤其适合输送流速较高、对管路压损控制有要求的工况，在泵组出口、长距离输送管线的转向位置应用占比极高。从结构设计来看，

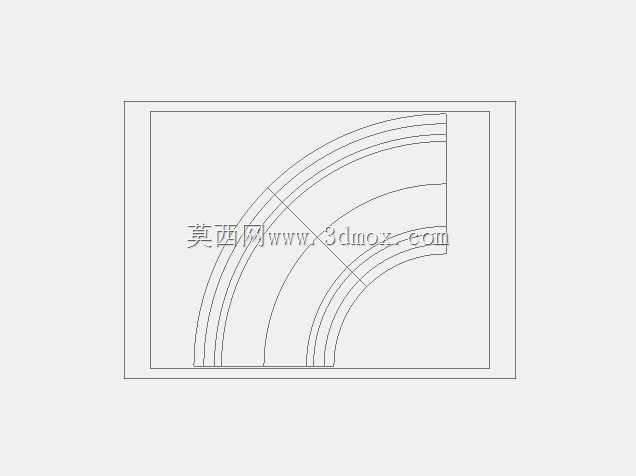

　　这款弯头采用等径圆弧过渡结构，两端接口为标准圆柱承插或对焊连接基准面，接口内径与2英寸公称通径的管道内径保持一致，避免接口位置出现通径突变造成的流道缩径问题；弯头的壁厚均匀性经过建模阶段的反复校验，转弯外侧的壁厚在满足承压要求的前提下做了等强度优化，既不会因为壁厚过薄导致承压能力不足，也不会因为壁厚冗余过大造成材料浪费与安装重量增加。建模过程中首先确定两端接口的中心距参数，长半径结构的转弯中心位于弯头外侧的延长线上，以1.5倍公称通径作为圆弧曲率半径绘制中心轨迹线，再沿轨迹线扫描生成等壁厚的弯管本体，两端的连接端面做了垂直于接口轴线的平面处理，保证安装时与管道或法兰的接合面能够完全贴合，避免安装错位带来的密封失效问题。外形尺寸方面，

　　弯头两端接口的中心高度差符合长半径90度弯头的通用安装尺寸规范，安装时不需要额外调整管路的预留间距，可直接替换同规格的标准弯头，两端的连接边界预留了标准焊接或螺纹连接的加工余量，现场安装时可根据实际管路的连接形式选择对应的连接工艺，不管是采用对焊连接的无缝钢管管路，还是采用螺纹连接的低压水气管路，都能匹配对应的安装公差要求。在实际设备配套中，这类弯头常和同通径的法兰、三通、阀门等管件组合使用，在机床冷却管路系统中，可用于连接冷却泵与主轴冷却喷嘴的管路转向，避免冷却水流向突变造成的流量不足；在车间压缩空气管网的布局中，长半径弯头的低阻特性可以降低空压机的输出压损，减少能耗；在普通给排水管路中，平缓的流道结构不易积存杂物，

　　能降低管路堵塞的概率。建模时对弯头的内外圆弧面做了平滑过渡处理，没有尖锐的棱角与结构突变，既符合铸造或冲压成型的工艺要求，也能减少介质流经时的局部冲蚀，延长管件的实际使用寿命；两端接口的同轴度、端面与轴线的垂直度都按照通用管件的公差等级做了参数化约束，保证三维模型导出的工程图可直接用于生产加工的尺寸参考，装配时也不会出现和相邻管件干涉的问题。
