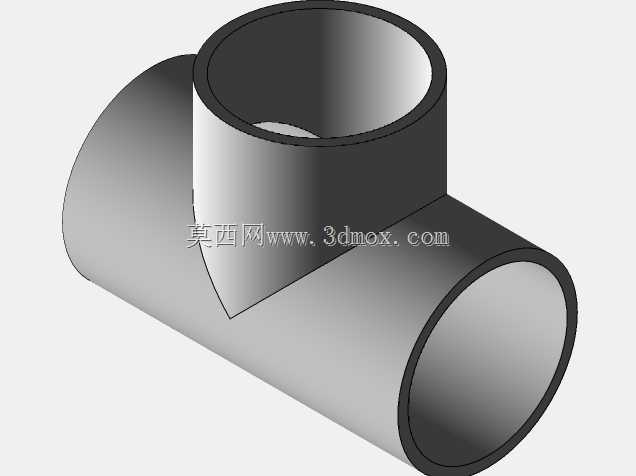

3.5英寸等径三通管路连接构件

　　在民用给排水、工业流体输送、暖通空调、化工介质传输等诸多涉及管路布设的场景里，等径三通是实现管路直角分流、合流的核心基础构件，这款3.5英寸规格的等径三通，适配公称通径一致的同规格管路，能够在不改变管路通径的前提下，完成主管路与支管路的垂直方向连通，满足流体在管路系统中90度方向的分流或者合流输送需求。从实际工程应用来看，这类等径三通常被用在主管道需要分出同口径支路的布设环节，比如厂区循环水系统中主水管分出同管径的设备供水支路，或是通风管路中分出同尺寸的排风支管，也可在低压流体输送场景中实现两条支路的介质汇入主管路，整个通流路径没有通径突变，能最大程度降低介质流经时的局部阻力损失，减少湍流产生，避免管路局部振动、压损过大的问题。

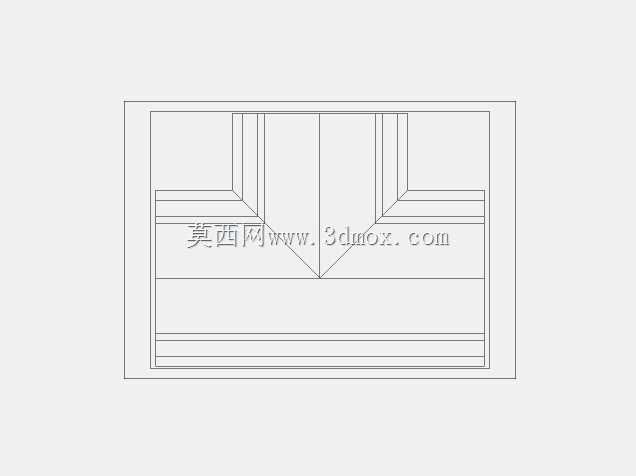

　　从设计逻辑上看，这款三通采用正三通正交结构，三个连接端口的轴线两两垂直，主管为直通结构，支管垂直于主管轴线居中布置，三个端口的通径尺寸完全一致，均为3.5英寸，端口处预留了标准管路连接的配合边界，可适配同规格的焊接、法兰连接或是卡箍连接结构，建模过程中严格遵循等径三通的相贯线切割工艺逻辑，主管与支管的相交处做了平滑的相贯面过渡，既保证了内壁的通流顺滑，也让外壁的焊接或连接结构有足够的贴合面，避免出现连接缝隙、应力集中的问题。从结构特性来看，整个构件采用等壁厚设计，管壁厚度均匀一致，在满足常规低压流体输送的承压要求前提下，尽可能控制构件自身重量，相贯线位置的壁厚做了连续过渡处理，没有出现壁厚突变的情况，

　　能够避免管路运行过程中因压力波动、温度形变产生的应力集中点，降低长期使用过程中焊缝开裂、构件变形的风险。安装边界方面，三个端口的端面均做了垂直于自身轴线的平整处理，保证连接时管路与三通端面能够完全贴合，主管的两个端口同轴度公差控制在管路安装的标准范围内，支管轴线与主管轴线的垂直度偏差满足管路布设的精度要求，安装时不需要额外做角度调整，只要将对应管路与端口对齐，按照对应的连接工艺完成固定即可，不需要额外加工适配结构，能够有效降低现场安装的工作量，提升管路布设的效率。在实际选型过程中，这类等径三通需要匹配对应管路的通径尺寸，3.5英寸的规格适配同口径的金属或非金属管路，适用的介质包括常温清水、低压蒸汽、压缩空气以及无强腐蚀性的化工流体，

　　在布设过程中要注意三通位置的固定支撑，避免因管路自重、介质冲击造成三通接口处受力过大，尤其是在支管有较长延伸的场景下，需要在支管靠近三通的位置加装支撑构件，减少三通连接位置的受力负荷。建模过程中还原了实际生产中的工艺细节，相贯线位置的过渡完全匹配实际切割、焊接的成型形态，没有出现建模中常见的相贯面错位、壁厚不均的问题，能够直接用于管路系统的装配模拟、干涉检查，也可用于生产加工前的结构校核，验证三通在整个管路系统中的安装空间是否足够，与周边的管路、设备构件是否存在干涉问题，提前排查布设方案中的不合理之处，减少现场安装时的整改工作量。不同于异径三通，等径三通的三个端口通径完全一致，适用于支路流量与主管路流量匹配度较高的场景，不会因为通径变化造成支路流量不足或是流速突变的问题，在循环水系统、通风系统、压缩空气系统这类对支路通径有明确要求的场景中，这类等径三通的应用占比很高，是管路系统中不可或缺的基础连接构件。
