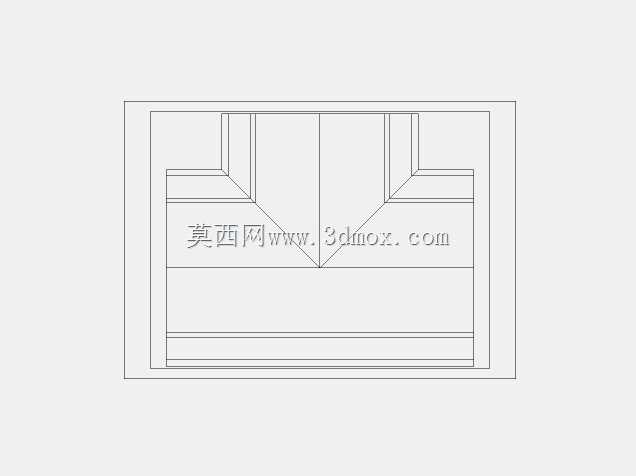

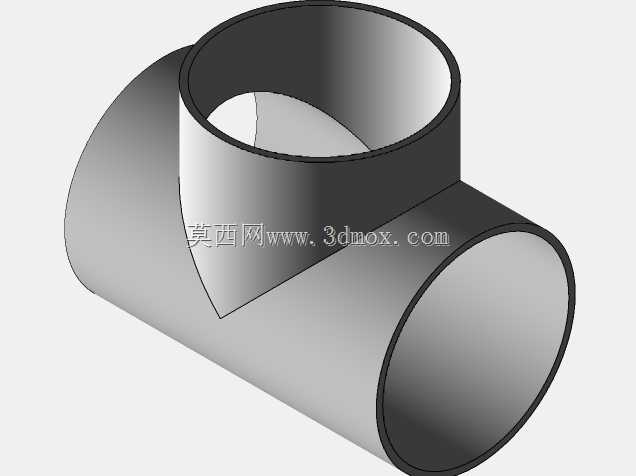

12英寸等径正三通管道连接件结构设计

　　在市政给排水主管网、化工流体输送干线、大型循环水系统这类大口径管路布设场景里，管路分支节点的连接件选型直接决定整条管线的运行稳定性，12英寸等径三通正是适配公称通径12英寸主管道同径分流需求的核心管件。不同于异径三通需要匹配不同通径的管路变径需求，这款等径三通的三个接口通径完全一致，可直接对接同规格的直缝焊管或者无缝钢管，不需要额外加装变径接头，能有效减少管路节点的泄漏风险点，在需要从主管道引出同流量支路的场景下，比如厂区循环冷却水的同程布设、消防水主管网的分支延伸、大口径通风管道的支路接驳，都能直接适配安装。从结构设计逻辑来看，这款三通采用正三通正交结构，支管轴线与主管轴线垂直相交，相贯线位置做了平滑过渡处理，

　　建模阶段就对相贯区域做了壁厚均匀性校验，避免局部壁厚过薄导致承压能力不足，也防止壁厚突变造成流体在节点位置形成紊流、增大管路阻力。整个管件的壁厚取值匹配12英寸管路常规1.6MPa承压等级的设计要求，主管段保持完整的圆柱面结构，两端预留足够的直管段长度，满足现场焊接或者法兰连接的装配操作空间，不会因为接口距离相贯区域过近，导致焊接热影响区覆盖到应力集中的相贯位置，降低节点的结构强度。支管段与主管的连接位置，内侧做了圆弧过渡处理，既可以减少流体流经分支位置的局部阻力，降低介质输送过程中的压损，也能避免直角连接位置的应力集中，在管路承受水锤冲击或者温度变形产生的内应力时，应力可以顺着过渡圆弧均匀分散，

　　不会在相贯线位置出现应力峰值导致焊缝开裂。实际安装过程中，三个接口的同轴度、垂直度公差控制在管路安装的常规允许范围内，主管两端的圆柱度误差满足管道对接的错边量要求，不需要现场额外修磨就能完成对口，支管端面与主管轴线的垂直度偏差控制在合理区间，保证后续对接支路管道时不会出现强制对口的情况，避免装配应力残留在管件节点位置。在流体输送场景下，这种等径正交的结构可以保证支路分流时的流量分配相对均匀，当主管道介质流速处于常规工业管路的经济流速区间时，分流过程中产生的局部阻力系数处于较低水平，不会造成过大的能量损耗，同时光滑的内壁过渡也能减少介质内杂质在节点位置的沉积，尤其是输送带有少量固体颗粒的流体或者污水类介质时，

　　不容易在三通位置形成淤积堵塞，降低管路运维的清理频次。从建模细节来看，整个管件的结构完全遵循等径钢制三通的通用设计规范，没有多余的冗余结构，所有棱边位置都做了符合工艺要求的倒角处理，既方便后续的防腐涂装施工，也能避免安装过程中尖锐边角造成的施工损伤。针对管路系统常见的热胀冷缩变形，这款三通的结构刚度设计合理，既可以承受管路内部的介质压力，也能适配一定范围内的管路轴向、径向位移补偿，不会因为轻微的管线变形就出现焊缝拉裂的问题。在不同的应用场景下，这款三通可以根据输送介质的特性选择对应的材质，比如普通给排水场景用碳钢材质做防腐处理即可，化工腐蚀介质场景可以更换为不锈钢或者合金钢材质，结构本身的尺寸参数不需要做大幅调整，只需要根据材质的强度特性微调壁厚就能满足承压要求，具备很强的场景适配性。
