4英寸等径三通管路连接件结构设计

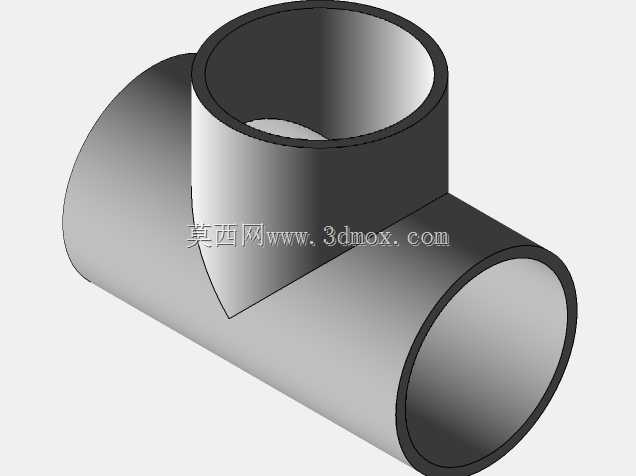

　　在工业流体输送管网搭建、市政给排水管线布设、化工介质传输管路改造、暖通循环水系统安装等场景中，等径三通是实现管路正交分流、合流的核心连接构件，这款4英寸规格的等径三通，适配公称通径4英寸的标准金属或非金属管路，可在不改变管路通径的前提下，完成主管路与支管路的垂直交汇对接，避免异径转接带来的流道突变、压损升高问题。从结构设计逻辑来看，该三通采用等径直交的筒体相贯结构，主管与支管的内径、外径尺寸完全一致，相贯线处做了平滑过渡处理，没有尖锐的应力集中棱角，建模阶段严格遵循等径正交三通的相贯线生成规则，确保两个筒体的接合面完全贴合，不存在错位、缝隙等建模缺陷，能直接用于后续的有限元应力分析、管路流场模拟，

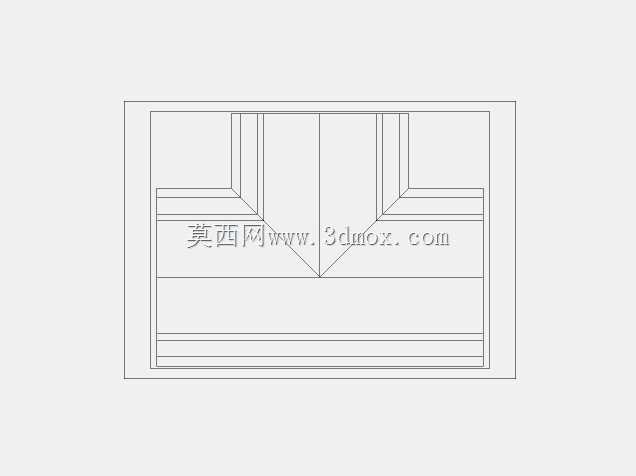

　　也可导出工程图用于生产加工的尺寸校核。从安装边界来看，该三通的三个连接端口均为标准圆柱端面，可适配同规格的法兰连接、焊接连接、沟槽连接等多种管路连接形式，安装时三个端口的同轴度、垂直度公差控制在管路安装的通用允许范围内，不需要额外做端口修配即可完成对接，相贯部位的壁厚与筒体壁厚保持一致，满足常规压力工况下的强度要求，不会在介质长期冲刷、压力波动的工况下出现局部破损。在实际工程应用中，这类等径三通常被用在需要均匀分流的管路段，比如循环冷却水系统中从主管路分出同流量的支路给设备换热端供水，或是在排污管网中汇总两个同管径的支路污水汇入主管路，等径的设计能保证三个接口处的介质流速基本一致，减少湍流、涡旋的产生，降低管路运行时的振动与噪音，

　　同时也减少介质中固体颗粒对管壁的局部冲刷磨损，延长管路整体的使用寿命。建模过程中对三通的内外壁做了等壁厚处理，没有出现局部壁厚突变的情况，内壁流道全程平滑，相贯处的内圆角过渡符合流体输送的流道设计要求，不会出现介质滞留的死角，对于输送带有少量固体杂质的流体、或是需要定期清洗的卫生级管路场景，这种平滑流道的设计也能降低清洗难度，减少杂质残留的可能。从结构强度角度分析，等径正交的三通在相贯线位置是应力集中的高发区域，建模时该区域的过渡圆弧尺寸经过合理设置，既不会因为过渡圆弧过小导致应力集中系数过高，也不会因为圆弧过大导致流道通径出现局部变化，在常规的1.6MPa及以下工作压力的管路系统中，该结构不需要额外做补强处理即可满足强度要求，

　　如果用于更高压力的工况，也可基于该模型快速调整壁厚、增加补强圈结构，缩短改型设计的周期。在管路排布设计时，这类等径三通的占用空间尺寸明确，三个端口的中心距、外伸长度都遵循4英寸管路配件的通用尺寸规范，设计人员在做管路三维排布时，可以直接调用该模型完成装配，不需要反复核对安装空间，能有效提升管路设计的效率，减少现场安装时出现的空间干涉、对接错位问题。不同于异径三通需要匹配不同通径的管路，等径三通的三个接口完全通用，在备件储备时也能减少备件的品类，降低仓储管理的成本，现场安装时也不会出现接口尺寸不匹配的问题，适合在标准化程度较高的管路系统中批量使用。
