精密手动台虎钳工装夹具三维设计

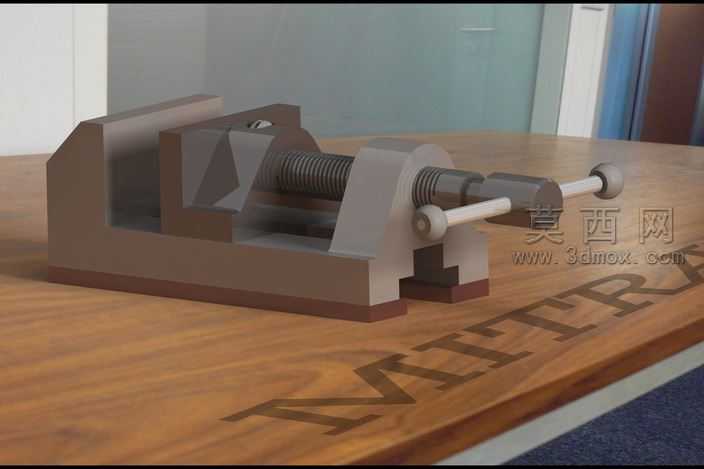

本作品为手动台虎钳的三维建模设计，整体采用参数化建模思路完成全结构搭建，首先对虎钳的固定钳身、活动钳身、传动丝杆、摇臂手柄、钳口夹板等核心部件进行独立建模，各部件间严格按照实际装配约束关系设置配合参数，保证后续装配干涉检查可一次性通过。建模过程中对丝杆的梯形螺纹结构采用螺旋扫描特征生成，还原真实螺纹的导程、牙型角参数，同时对钳身的铸造圆角、加强筋结构做了细节还原，避免模型出现尖锐棱角不符合实际加工工艺的问题。材质渲染阶段，固定钳身与活动钳身采用铸铁哑光材质，还原铸造件的粗糙颗粒质感，丝杆与手柄部分采用45号钢抛光金属材质，钳口防滑夹板采用淬火合金钢材质并做了发黑处理的质感表现，木质工作台面则添加了自然木纹纹理与轻微磨损做旧效果，整体渲染光影采用室内柔和自然光，突出虎钳各部件的结构层次与材质差异。结构设计上采用丝杆传动实现活动钳身的直线往复运动，钳口开合行程适配常规小型工件的装夹需求，手柄两端的防滑球头做了人体工学弧度处理，转动时受力均匀不易打滑，钳身底部的定位凸台结构可适配工作台的装夹固定，保证虎钳使用过程中的稳定性。整体模型装配完成后进行了全局干涉检查，各运动部件在全行程开合过程中无碰撞、无卡滞，结构逻辑完全符合手动台虎钳的实际工作原理，可用于钳工工装教学演示、小型工装夹具方案参考以及相关机械结构的科普展示使用，模型各部件均可单独导出用于工程图生成或二次结构优化设计。
