4英寸150磅RF面带颈对焊法兰结构

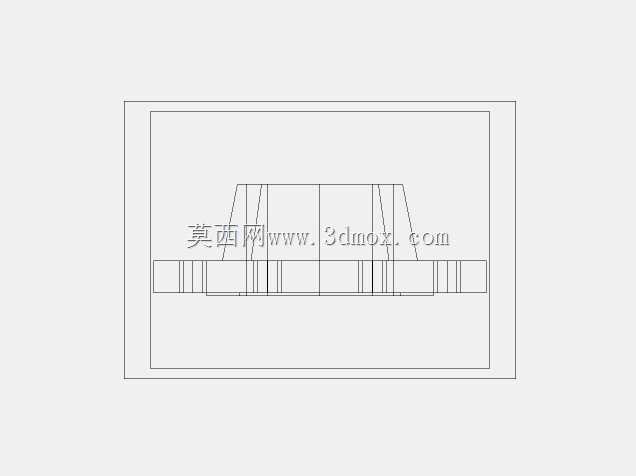

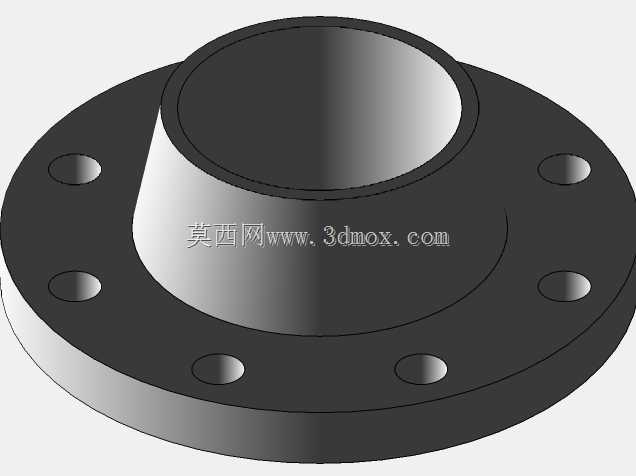

　　在石油化工、市政给排水、热力管网、工业制程流体输送的管线布设场景里，带颈对焊法兰是中高压管线对接环节的核心承压连接件，这款4英寸公称通径、150磅压力等级的突面带颈对焊法兰，适配公称压力2.0MPa级别的钢制管线系统，可匹配同压力等级的闸阀、截止阀、弯头、三通等管线元件完成对接装配。从结构设计逻辑来看，带颈的锥形过渡段是区别于平焊法兰的核心特征，这个锥颈结构沿着法兰盘向对接管口方向逐步收窄，壁厚平滑过渡到与对接管道壁厚一致，能有效分散法兰盘在螺栓预紧、管线内压波动、温度形变时产生的局部应力集中，避免平焊法兰常见的焊口处应力断裂问题，适合在存在温度交变、压力波动的中长期运行管线中使用。密封面采用RF突面形式，

　　突面的加工粗糙度控制在Ra3.2-6.3μm区间，装配时搭配缠绕式垫片或非金属平垫片，依靠螺栓均匀预紧产生的密封比压，就能实现可靠的静密封效果，突面结构的加工难度低、密封性能稳定，是中低压管线中应用最广泛的密封面形式。法兰盘上的螺栓孔沿圆周均布，孔位的分度圆直径、螺栓孔直径、螺栓孔数量完全匹配对应压力等级与通径的法兰标准，现场安装时无需二次扩孔或调整孔位，只要对齐相邻法兰的螺栓孔，穿入对应规格的六角螺栓，按对角顺序分次拧紧螺栓即可完成装配，能有效避免因受力不均导致的法兰偏斜、垫片压偏泄漏问题。从安装边界来看，法兰的总高度、锥颈的小端外径与4英寸Sch40或同壁厚等级的无缝钢管外径匹配，现场装配时锥颈小端与管道采用对接环缝焊接，

　　焊口可以进行射线探伤或超声波探伤检测，能有效保证焊口的焊接质量，相比平焊法兰的角焊缝结构，对接焊缝的强度更高、密封可靠性更好，能满足管线长期运行的强度要求。法兰盘背面的螺栓支撑面做了平整加工，能保证螺栓螺母与法兰面完全贴合，避免螺栓拧紧时出现偏载，降低螺栓长期受剪断裂的风险。在实际工程选型中，这款法兰可适配输送水、蒸汽、油品、低腐蚀性化工介质的管线，使用温度范围覆盖-29℃到425℃的常规工业工况，在泵房管线出口、设备进出口接管、管线分段检修的预留接口位置都能使用，突面的密封结构在垫片出现老化泄漏时，只需松开螺栓更换垫片即可完成维护，无需切割管线，能大幅降低管线运维的时间成本。建模过程中，锥颈的过渡曲面采用放样特征生成，

　　保证锥颈壁厚的均匀过渡，螺栓孔采用圆周阵列特征完成均布，所有结构的倒角、圆角都按照工程实际加工要求设置，避免出现锐边割伤垫片、装配干涉的问题，法兰盘的密封面预留了垫片放置的定位边界，能帮助现场装配人员快速对齐垫片位置，减少装配失误。
