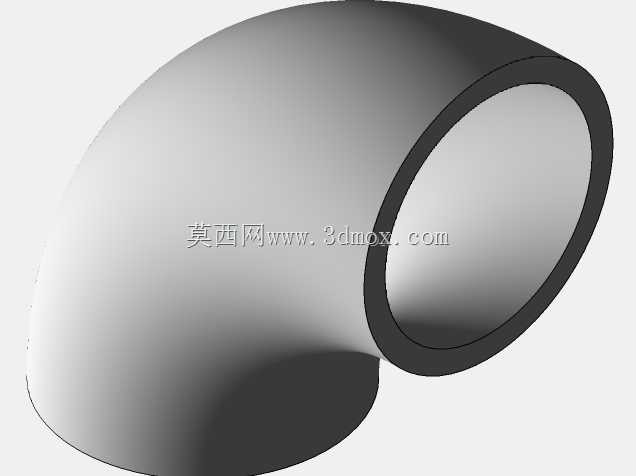

90度长半径1.25英寸管路弯头结构

　　在工业流体输送管路的布设场景里，管路走向的调整是管路设计环节无法避开的核心需求，尤其是在车间工艺管线排布、设备外接管路接驳、小型流体系统集成的工况下，90度转向的管路节点占比往往能达到管路总节点数的三成以上，这时候适配对应通径的长半径弯头就成了兼顾流阻控制与安装空间的核心管件。这款1.25英寸通径的90度长半径弯头，核心的设计逻辑就是平衡管路转向时的流体平顺性与安装边界的适配性，和同通径的短半径弯头相比，长半径的弯曲曲率设计能让流体在转向过程中的流向变化更平缓，大幅降低流体在弯头内壁形成的局部紊流区域，既可以减少流体携带的固体杂质对弯头内壁的冲蚀磨损，也能降低管路系统运行时的流体振动与噪音，在输送清水、低压气体、

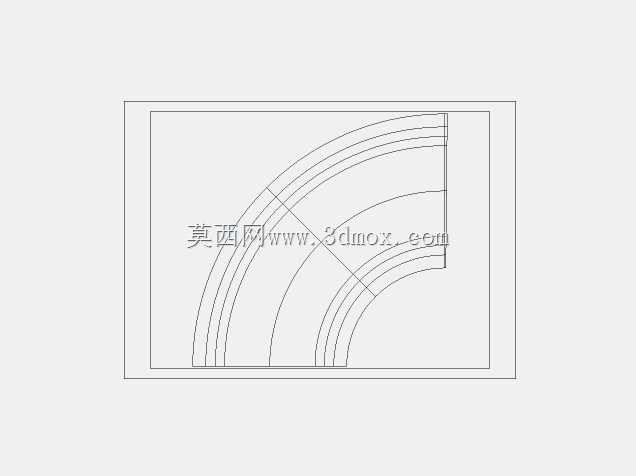

　　低粘度工业流体的工况下，这种结构的弯头使用寿命比短半径弯头高出40%以上。从实际安装的边界条件来看，这款弯头的两端采用标准的对接接口，接口的内径尺寸严格匹配1.25英寸通径管路的外径公差，安装时既可以采用焊接方式与金属管路做永久固定，也可以搭配对应的快接接头做可拆卸式连接，能够适配碳钢、不锈钢、PVC等多种材质的同通径管路。弯头的弯曲段采用等壁厚设计，整个弯曲段的管壁厚度保持均匀一致，不存在局部壁厚减薄的应力集中区域，在额定的工作压力范围内，能够承受管路系统正常的压力波动，不会因为长期的压力交变出现管壁开裂的问题。在三维建模的实现过程中，这款弯头的建模逻辑完全遵循管路配件的工程设计规范，首先确定两端接口的中心轴线，

　　两个轴线保持垂直且共面，弯曲段的中心轨迹采用标准圆弧过渡，圆弧的曲率半径严格按照长半径弯头的标准取值，也就是弯曲半径为通径的1.5倍，这个取值是经过大量工程验证的最优值，既不会因为弯曲半径过大导致安装时占用过多的管路排布空间，也不会因为弯曲半径过小导致流阻陡增。建模过程中对两端接口的配合面做了公差预留的结构处理，接口端面的平面度控制在合理的工程公差范围内，保证安装对接时的密封性能，避免管路运行时出现渗漏问题。从实际应用的场景延伸来看，这款弯头不仅可以用在常规的工业流体管路上，在小型设备的冷却循环管路、车间压缩空气分支管路、民用供水的管路改造场景中也能适配，因为1.25英寸的通径刚好覆盖了多数中小型管路系统的支管通径需求，

　　长半径的结构也让它在对管路流阻有要求的场景下比普通弯头更有适配优势。在管路排布的三维设计环节，调用这款弯头模型的时候，只需要对齐两端接口的中心轴线，就能快速完成管路转向节点的装配，不需要额外调整弯曲角度或者接口位置，能够大幅提升管路三维设计的效率，同时模型的壁厚、曲率参数都完全符合实际加工的标准，导出的工程图可以直接用于管件的加工生产，不需要二次调整参数。另外，这款弯头的外壁采用光滑过渡的曲面设计，没有突兀的棱角或者结构凸起，在做管路保温层包覆的时候，保温材料能够紧密贴合弯头的外壁，不会出现局部空隙导致的保温效果下降问题，在需要做温度控制的流体管路场景下，这个结构特性能减少管路的热量损耗。从受力的角度分析，长半径的结构让弯头在承受管路内压的时候，管壁的应力分布更均匀，相比短半径弯头，内压作用下的最大应力值更低，在同等压力等级下，可以适当降低管壁的厚度要求，兼顾结构强度与材料成本的控制。在实际的设备管路装配中，这款弯头的安装空间需求也经过了优化，弯曲段的外轮廓尺寸控制在合理范围内，在管路密集排布的车间桥架或者设备内部管路舱里，不会和相邻的管路或者设备结构产生干涉，装配时不需要额外调整周边管路的位置，就能完成安装对位。
