24英寸等径正三通管道连接件结构

　　在大口径流体输送管路系统中，三通类管件是实现管路分支、合流的核心连接部件，本次涉及的24英寸等径三通，主要应用于市政给排水主管网、大型化工流体输送干线、长距离输油输气场站内部管路、电厂循环水系统等需要大流量介质分流或汇流的场景，这类场景下管路通径大，介质输送流量高，对管件的结构强度、流道平顺性都有极高要求，若管件结构设计不合理，极易在介质流经时产生局部涡流，造成管路压损增大，长期运行还会在支管与主管交接位置形成冲蚀磨损，缩短管路整体服役寿命。

　　从结构功能来看，该等径三通三个接口的通径完全一致，不存在变径过渡结构，适用于主管与支管流量匹配度高的管路节点，比如循环水系统中同管径的旁通回路连接、长输管线中间段的同口径支路引出场景，相比异径三通，等径结构在同口径分支场景下不需要额外搭配变径接头，减少了管路的连接焊缝数量，降低了管路系统的泄漏风险点。

　　设计这类大口径等径三通时，首先要考虑的是相贯线位置的结构补强，因为主管被支管开孔切割后，原有筒体的连续受力结构被破坏，相贯线区域会出现明显的应力集中，尤其是在管路承受内压、外部荷载以及温度变形产生的附加应力时，相贯线的肩部位置是应力最高的区域，设计过程中需要通过有限元应力分析，校核该区域的薄膜应力与弯曲应力叠加后的数值，确保其满足管材许用应力要求，必要时可在相贯线位置增加补强圈，或者通过增加局部壁厚的方式提升结构强度，避免运行过程中出现开裂失效。

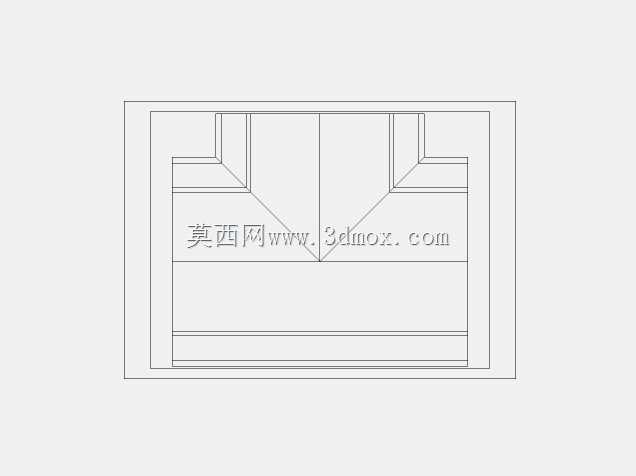

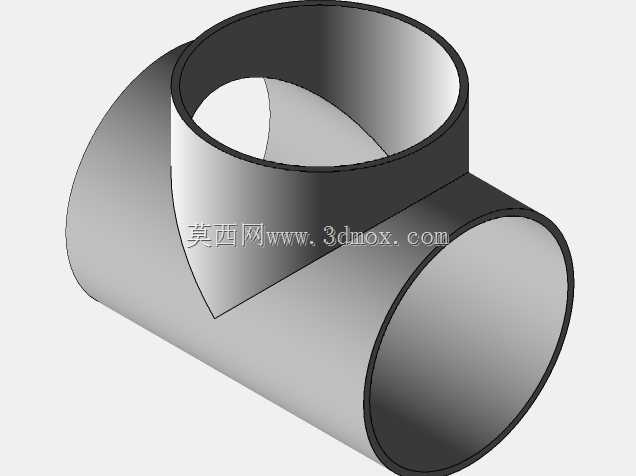

　　从外形与安装边界来看，该三通为正三通结构，支管轴线与主管轴线垂直相交，三个接口均为平口结构，适配现场焊接连接方式，安装时需要预留足够的焊接操作空间，主管两端的对接焊缝位置要与相邻管路的焊缝错开足够的距离，避免焊缝热影响区重叠影响焊接质量；支管引出方向要严格按照管路布置图的坐标定位，保证与后续支管段的同轴度，避免强行组对造成管件内部产生附加装配应力。流道设计上，该三通内部相贯线位置做了平顺过渡处理，没有尖锐的棱角结构，介质从主管流入后，一部分沿原方向继续流动，另一部分转向90度从支管流出，平顺的过渡结构可以减少介质转向时的局部阻力，降低压损，同时也能减少介质中固体颗粒对管壁的冲蚀，对于输送含杂质流体的管路来说，这种平顺流道能有效降低管件局部磨损速率。

　　在实际工程选型中，24英寸属于大口径管件范畴，这类管件通常不会采用铸件结构，多采用钢板卷制后焊接成型，或者采用无缝钢管挤压成型，制作过程中要严格控制相贯线的切割精度，保证支管与主管的对接间隙均匀，焊接时要采用多层多道焊工艺，做好焊前预热与焊后热处理，消除焊接残余应力，避免后续运行过程中出现焊缝开裂。安装完成后还要按照管路压力等级做水压试验，检查焊缝位置以及管件本体是否存在渗漏，确保管路系统的密封性。这类大口径等径三通在管路系统中虽然只是一个连接部件，但它的结构合理性、制作安装质量直接影响整个管路系统的运行稳定性，尤其是在高压、大流量的输送场景下，任何一个管件的失效都可能造成整个系统停机，甚至引发安全事故，因此从三维建模阶段就要严格把控尺寸精度，准确还原相贯线的空间形态，为后续的结构分析、生产制作提供准确的数字模型依据，建模过程中要准确还原筒体的壁厚、相贯线的过渡圆角、接口的圆度公差，保证模型与实际生产的产品结构完全一致，避免后续生产制作出现尺寸偏差。
