20英寸等径三通管道连接件结构设计

　　在大口径工业流体输送管网的布设场景中，等径三通是实现管路正交分流、合流的核心连接构件，20英寸规格的等径三通主要适配公称通径500mm级别的主管道系统，常见于市政供水主干线、大型化工流体输送管网、区域集中供热主回路、矿山浆体输送管线等大流量输送场景，这类场景下管路内部输送介质流量大、压力波动区间宽，对三通构件的结构强度、流道平顺性都有极高的工程要求。

　　从实际使用功能来看，该三通的三个连接端口通径完全一致，可直接与同规格的直缝钢管、无缝钢管做对口焊接连接，不需要额外做变径转接，能够有效减少管路中的接头数量，降低管网整体的泄漏风险点。在管网运行过程中，它既可以实现单路输入、双路输出的分流功能，也可以完成双路输入、单路输出的合流作业，部分带压循环管网中，也可作为检修段的旁通接口预留载体，适配不同工况下的管路拓扑调整需求。

　　设计这类大口径等径三通时，首先要考虑的是相贯线区域的结构强度问题——正交管路的相贯位置是应力集中的核心区域，介质在流经三通位置时会产生流向突变，局部涡流会对管壁形成持续的冲蚀，同时管路内压会在相贯线的尖角位置产生应力叠加，因此建模过程中需要对相贯线位置做平滑的圆弧过渡处理，避免直角相贯带来的应力集中系数过高问题。其次要兼顾流道的平顺性，三个端口的同轴度、正交垂直度需要控制在工程允许公差范围内，内部焊缝余高需要做打磨平顺处理，减少介质流经时的局部阻力损失，降低涡流产生的概率，延长管件的实际使用寿命。

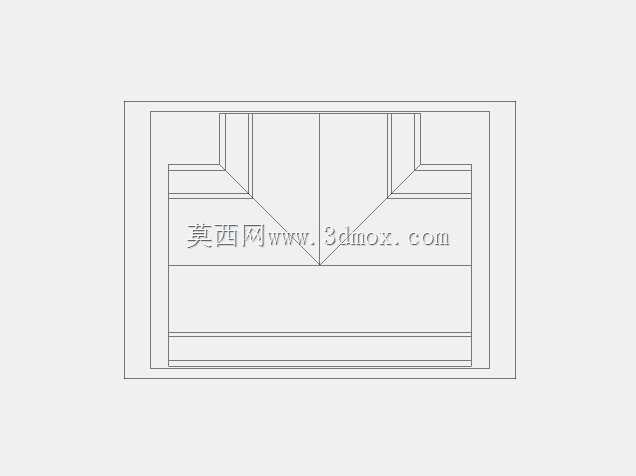

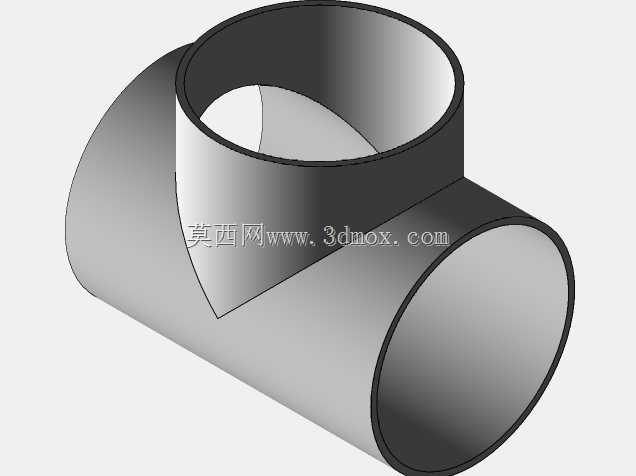

　　从外形尺寸与安装边界来看，该三通的三个端口外径完全匹配20英寸钢管的标准外径，端口处预留了标准的焊接坡口角度，现场安装时可直接与管道做对口组对，不需要额外切削加工端口。整体结构采用正交T形布局，两个水平端口同轴共线，垂直端口与水平段轴线呈90度正交，安装时需要预留的操作空间为沿水平轴线方向两侧各留出不小于单倍管径的直管段，垂直端口上方留出不小于0.8倍管径的操作空间，方便现场焊接、探伤以及后期的维护作业。

　　建模过程中需要严格控制管壁厚度的一致性，除相贯线局部加强区域外，其余位置的壁厚偏差需要控制在标准允许范围内，避免局部壁厚过薄导致承压能力不足，或是局部壁厚过厚造成材料浪费、焊接应力过大的问题。同时要考虑实际加工的工艺可行性，这类大口径三通通常采用冷压成型或是焊接拼制工艺，建模时的结构圆角、坡口尺寸都需要匹配对应的加工工艺要求，避免出现设计结构无法落地加工的问题。在管网系统的选型匹配中，20英寸等径三通的承压等级需要与所在管网的设计压力完全匹配，根据输送介质的腐蚀特性，还可对应选择不同材质的坯料加工，比如输送清水时可选用普通碳素结构钢，输送腐蚀性化工介质时则需要选用不锈钢或是内衬防腐层的结构，确保管件的使用寿命与管网整体设计周期匹配。
